n 1.4 Status-Anzeigen

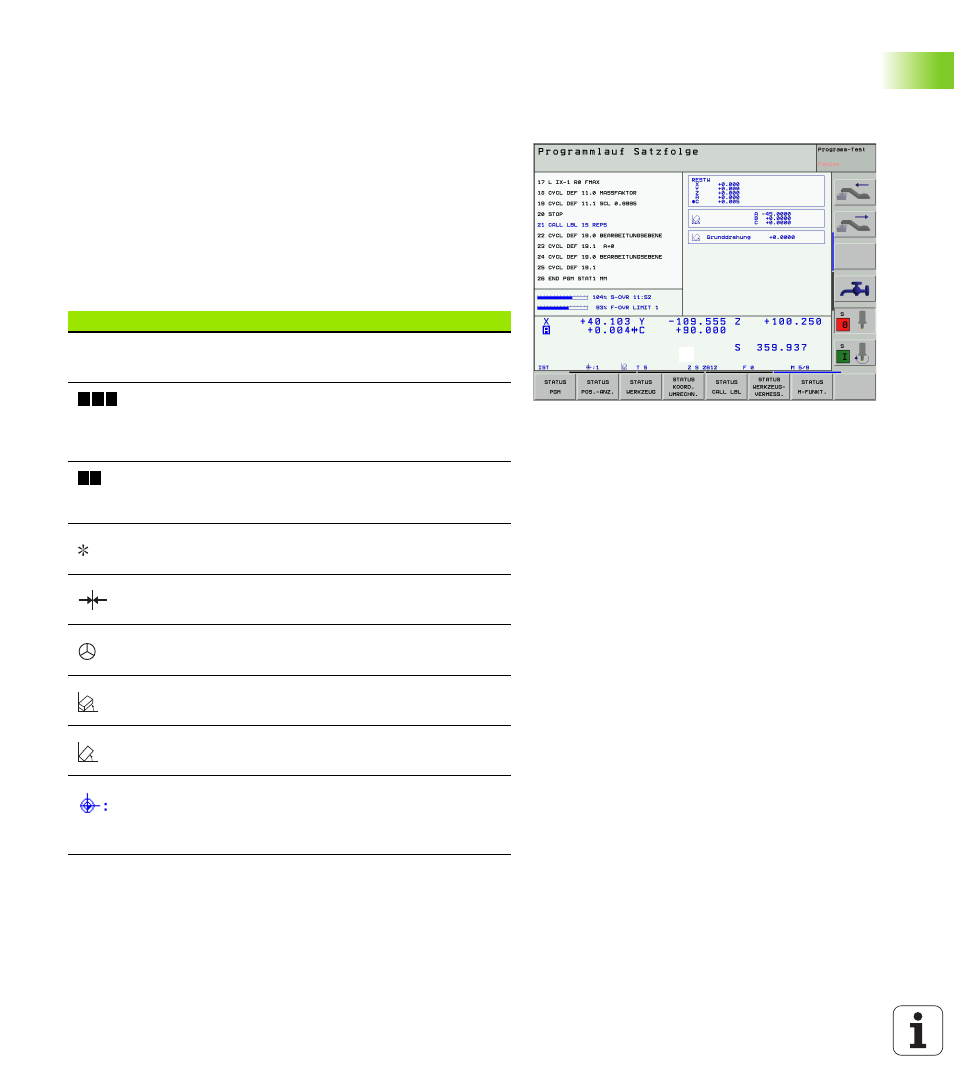

„Allgemeine“ Status-Anzeige
Die allgemeine Status-Anzeige 1 informiert Sie über den aktuellen
Zustand der Maschine. Sie erscheint automatisch in den Betriebsarten
n Programmlauf Einzelsatz und Programmlauf Satzfolge, solange für
die Anzeige nicht ausschließlich „Grafik“ gewählt wurde, und beim
n Positionieren mit Handeingabe.
In den Betriebsarten Manueller Betrieb und El. Handrad erscheint die
Status-Anzeige im großen Fenster.
Informationen der Status-Anzeige
Symbol Bedeutung
Ist- oder Soll-Koordinaten der aktuellen Position
Maschinenachsen; Hilfsachsen zeigt die TNC mit
kleinen Buchstaben an. Die Reihenfolge und Anzahl
der angezeigten Achsen legt Ihr Maschinenhersteller
fest. Beachten Sie Ihr Maschinenhandbuch
Die Anzeige des Vorschubs in Zoll entspricht dem
zehnten Teil des wirksamen Wertes. Drehzahl S,
Vorschub F und wirksame Zusatzfunktion M
Programmlauf ist gestartet
Achse ist geklemmt
Achse kann mit dem Handrad verfahren werden
Achsen werden in geschwenkter Bearbeitungs-
ebene verfahren
Achsen werden unter Berücksichtigung der Grund-
drehung verfahren
Nummer des aktiven Bezugspunktes aus der Preset-
Tabelle. Wenn der Bezugspunkt manuell gesetzt
wurde, zeigt die TNC hinter dem Symbol den Text
MAN
an
1 1
IST
X Y Z
F S M
