382 10 Programmieren: Q-Parameter
1
0
.1 Pr
inzip und F
u
nktionsübersic
ht
10.1 Prinzip und Funktionsübersicht
Mit Q-Parametern können Sie mit einem Bearbeitungs-Programm
eine ganze Teilefamilie definieren. Dazu geben Sie anstelle von Zah-
lenwerten Platzhalter ein: die Q-Parameter.
Q-Parameter stehen beispielsweise für
n Koordinatenwerte
n Vorschübe
n
Drehzahlen
n Zyklus-Daten
Außerdem können Sie mit Q-Parametern Konturen programmieren,
die über mathematische Funktionen bestimmt sind oder die Ausfüh-
rung von Bearbeitungsschritten von logischen Bedingungen abhängig
machen. In Verbindung mit der FK-Programmierung, können Sie auch
Konturen die nicht NC-gerecht bemaßt sind mit Q-Parametern kombi-
nieren.
Ein Q-Parameter ist durch den Buchstaben Q und eine Nummer zwi-
schen 0 und 299 gekennzeichnet. Die Q-Parameter sind in drei Berei-
che unterteilt:
Programmierhinweise
Q-Parameter und Zahlenwerte dürfen in ein Programm gemischt ein-
gegeben werden.
Sie können Q-Parametern Zahlenwerte zwischen –99 999,9999 und
+99 999,9999 zuweisen. Intern kann die TNC Zahlenwerte bis zu einer
Breite von 57 Bit vor und bis zu 7 Bit nach dem Dezimalpunkt berech-
nen (32 bit Zahlenbreite entsprechen einem Dezimalwert von
4 294 967 296).
Bedeutung Bereich
Frei verwendbare Parameter, global für alle im
TNC-Speicher befindlichen Programme wirksam Q0 bis Q99
Parameter für Sonderfunktionen der TNC Q100 bis Q199
Parameter, die bevorzugt für Zyklen verwendet
werden, global für alle im TNC-Speicher befindli-
chen Programme wirksam Q200 bis Q399

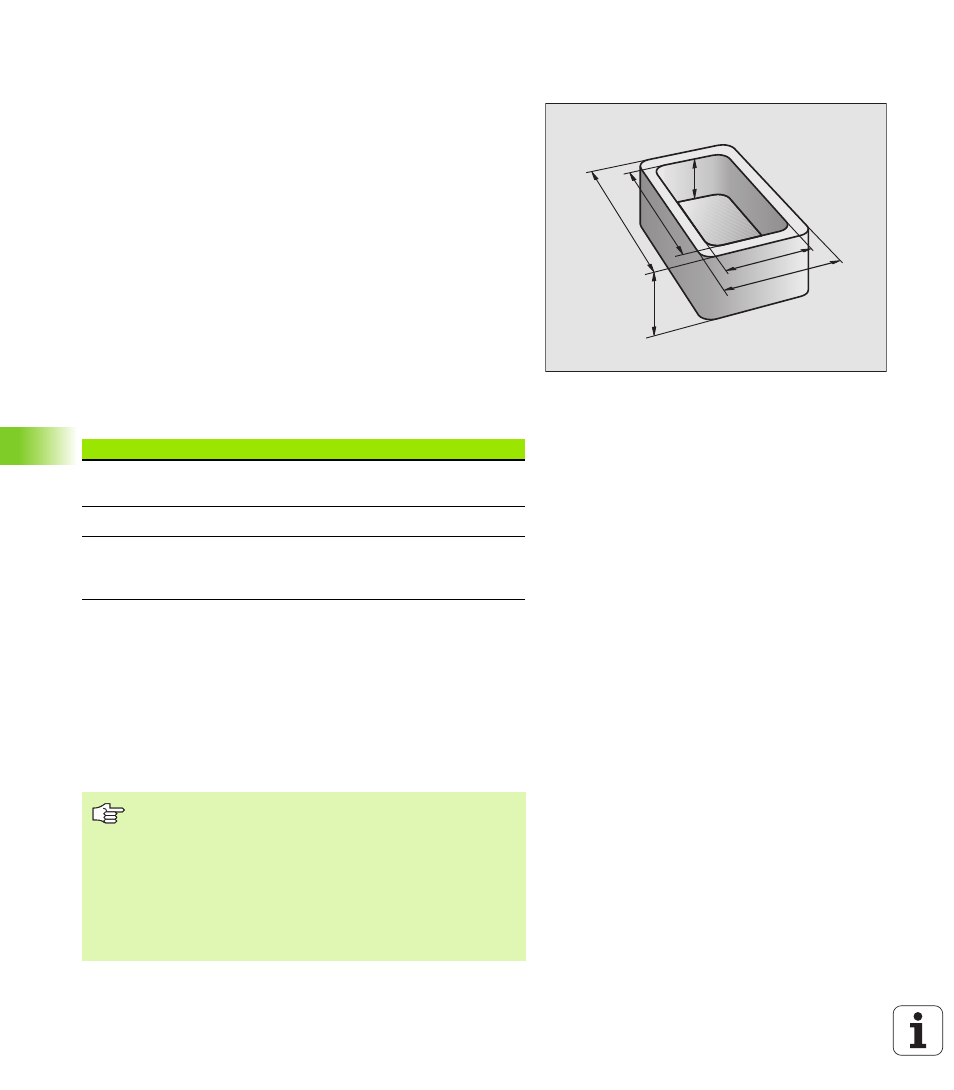

Q4
Q2
Q3 Q1
Q5
Q6
Die TNC weist einigen Q-Parametern selbsttätig immer
die gleichen Daten zu, z.B. dem Q-Parameter Q108 den
aktuellen Werkzeug-Radius, siehe „Vorbelegte Q-Parame-
ter”, Seite 414.
Wenn Sie die Parameter Q60 bis Q99 in Hersteller-Zyklen
verwenden, legen Sie über den Maschinen-Parameter
MP7251 fest, ob diese Parameter nur lokal im Hersteller-
Zyklus wirken oder global für alle Programme (gilt nur für
konvertierte CYC-Dateien).
