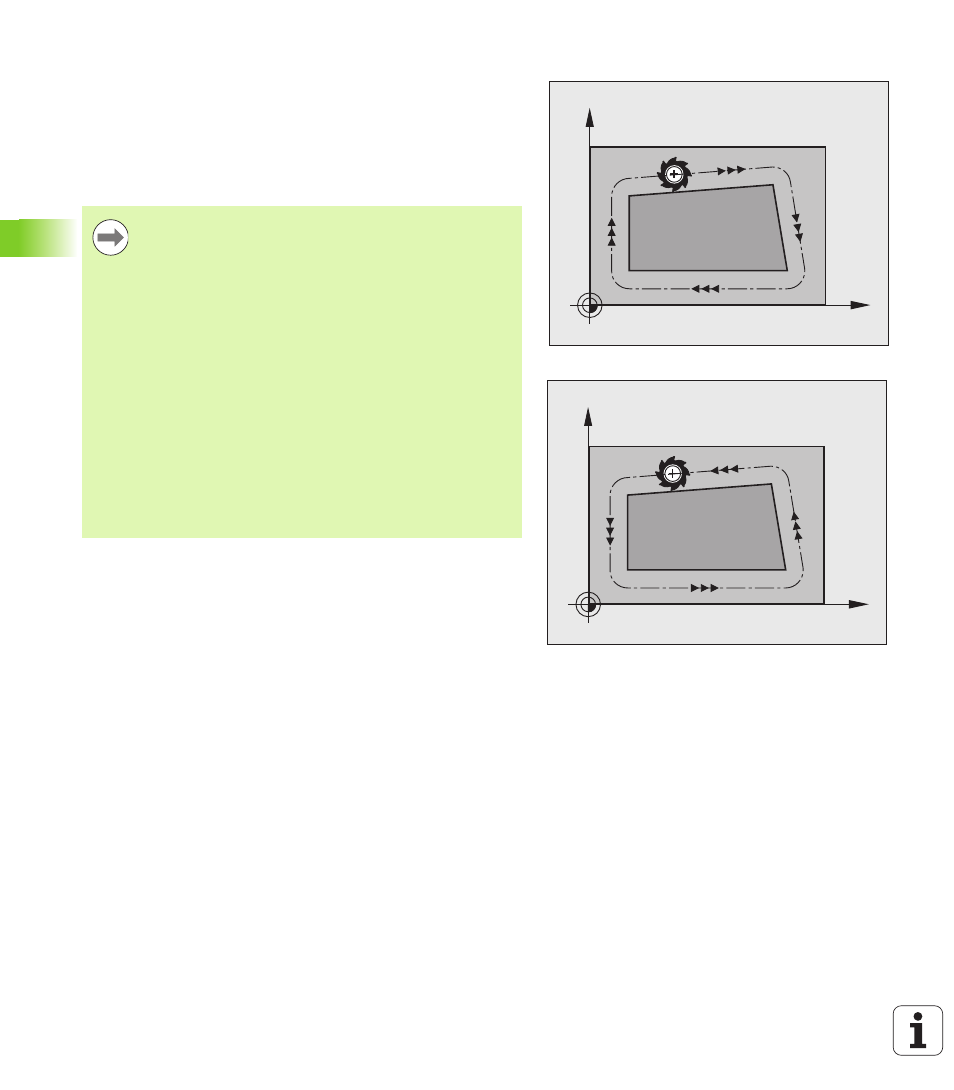

Bahnbewegungen mit Radiuskorrektur: RR und RL
Der Werkzeug-Mittelpunkt hat dabei den Abstand des Werkzeug-
Radius von der programmierten Kontur. „Rechts“ und „links“
bezeichnet die Lage des Werkzeugs in Verfahrrichtung entlang der
Werkstück-Kontur. Siehe Bilder.
X
Y
RL
X
Y
RR
RR Das Werkzeug verfährt rechts von der Kontur
RL Das Werkzeug verfährt links von der Kontur
Zwischen zwei Programm-Sätzen mit unterschiedlicher
Radiuskorrektur RR und RL muss mindestens ein
Verfahrsatz in der Bearbeitungsebene ohne
Radiuskorrektur (also mit R0) stehen.
Die TNC aktiviert eine Radiuskorrektur zum Ende des
Satzes, in dem Sie das erste Mal die Korrektur
programmiert haben.
Sie können die Radiuskorrektur auch für Zusatzachsen der
Bearbeitungsebene aktivieren. Programmieren Sie die
Zusatzachsen auch in jedem nachfolgenden Satz, da die
TNC ansonsten die Radiuskorrektur wieder in der
Hauptachse durchführt.
Beim ersten Satz mit Radiuskorrektur RR/RL und beim
Aufheben mit R0 positioniert die TNC das Werkzeug
immer senkrecht auf den programmierten Start- oder
Endpunkt. Positionieren Sie das Werkzeug so vor dem
ersten Konturpunkt bzw. hinter dem letzten Konturpunkt,
dass die Kontur nicht beschädigt wird.
