HEIDENHAIN iTNC 530 75
2.2 Bildsc
hir
m
und Bedienf
e
ld
2.2 Bildschirm und Bedienfeld

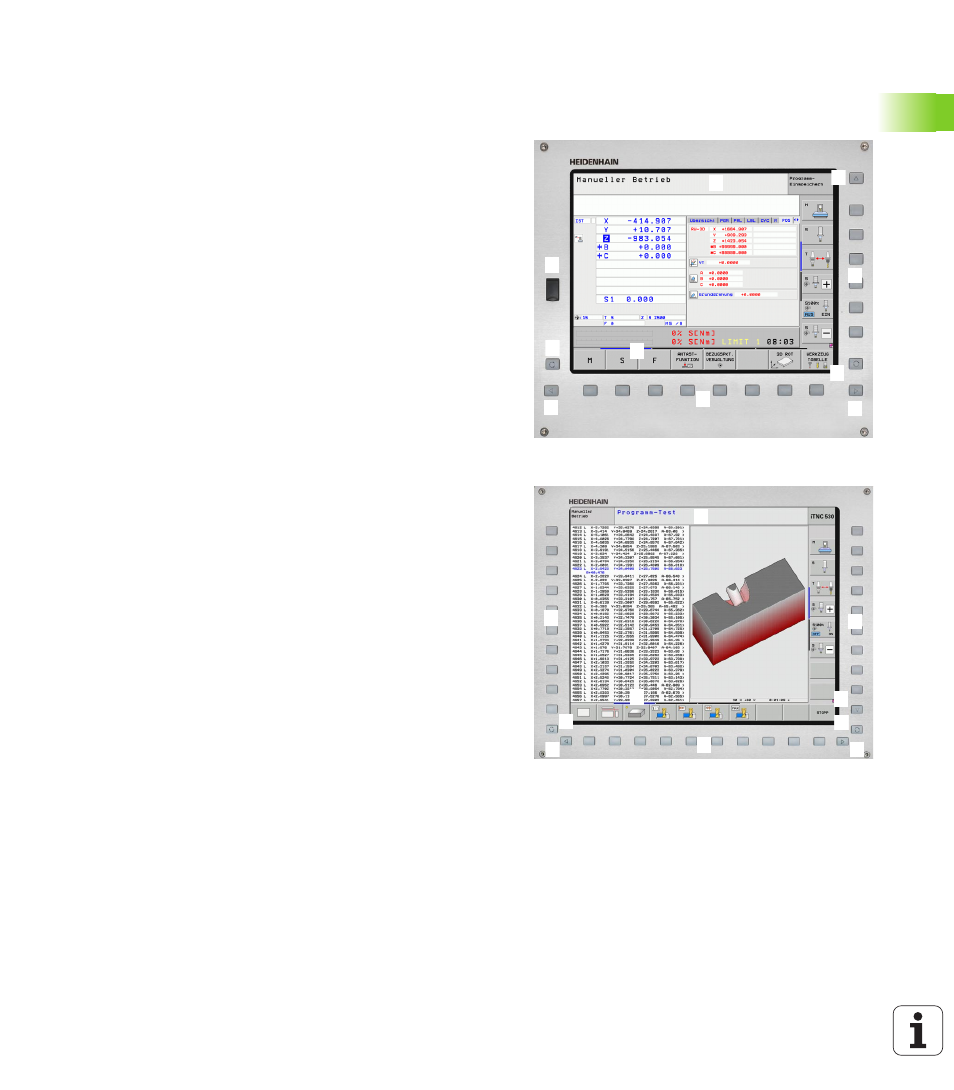

Bildschirm
Die TNC wird mit einem 15-Zoll Farb-Flachbildschirm geliefert.
Alternativ steht auch ein 19-Zoll Farb-Flachbildschirm zur Verfügung.
1 3
1 1
4 4
5
1 6
7
8
2
1 9
1 3
4 4
5 1 6
7
8 2
1 1
7
1 Kopfzeile
Bei eingeschalteter TNC zeigt der Bildschirm in der Kopfzeile die
angewählten Betriebsarten an: Maschinen-Betriebsarten links und
Programmier-Betriebsarten rechts. Im größeren Feld der Kopfzeile
steht die Betriebsart, auf die der Bildschirm geschaltet ist: dort
erscheinen Dialogfragen und Meldetexte (Ausnahme: Wenn die
TNC nur Grafik anzeigt).
2 Softkeys
In der Fußzeile zeigt die TNC weitere Funktionen in einer Softkey-
Leiste an. Diese Funktionen wählen Sie über die
darunterliegenden Tasten. Zur Orientierung zeigen schmale
Balken direkt über der Softkey-Leiste die Anzahl der Softkey-
Leisten an, die sich mit den außen angeordneten schwarzen Pfeil-
Tasten wählen lassen. Die aktive Softkey-Leiste wird als
aufgehellter Balken dargestellt.
Beim 15-Zoll-Bildschirm stehen 8 Softkeys zur Verfügung, beim
19-Zoll-Bildschirm 10 Softkeys.
3 Softkey-Wahltasten
4 Softkey-Leisten umschalten
5 Festlegen der Bildschirm-Aufteilung
6 Bildschirm-Umschalttaste für Maschinen- und Programmier-
Betriebsarten
7 Softkey-Wahltasten für Maschinenhersteller-Softkeys.
Beim 15-Zoll-Bildschirm stehen 6 Softkeys zur Verfügung, beim
19-Zoll-Bildschirm 18 Softkeys.
8 Softkey-Leisten für Maschinenhersteller-Softkeys umschalten
