282 Programmieren: Datenübernahme aus DXF-Dateien oder Klartext-Konturen
7.
1 DXF
-D
a
te
ien v
e
ra
rbeit
e
n (Sof
tw
ar
e-Option)

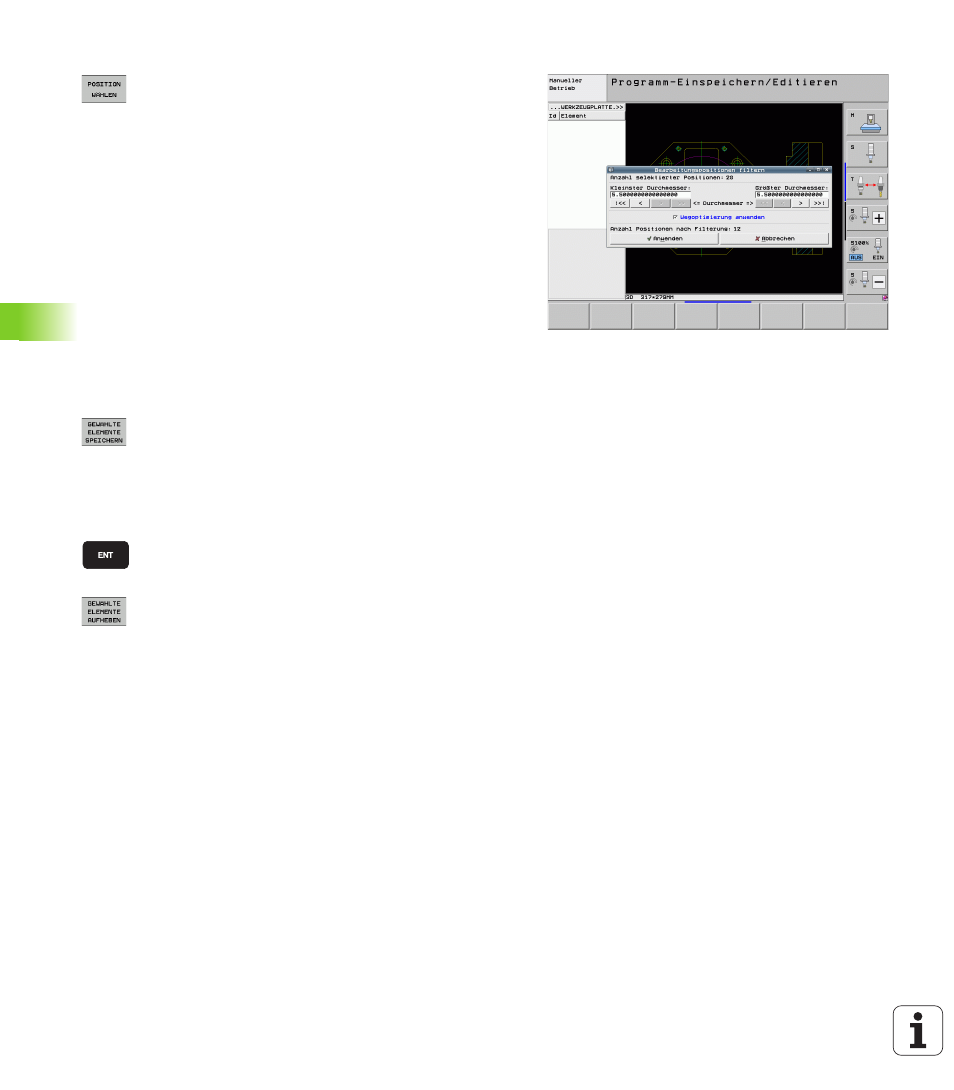

Schnellanwahl von Bohrpositionen über Mouse-Bereich
U Modus zum Selektieren von Bearbeitungsposition
wählen: Die TNC blendet die im linken Fenster
angezeigten Layer aus und das rechte Fenster ist für
die Positionsauswahl aktiv
U Shift-Taste auf der Tastatur drücken und mit der linken
Mouse-Taste einen Bereich aufziehen, in dem die
TNC alle enthaltenen Kreismittelpunkte als
Bohrpositionen übernehmen soll: Die TNC blendet
ein Fenster ein, in dem Sie die Bohrungen nach ihrer
Größe filtern können
U Filtereinstellungen setzen (siehe „Filtereinstellungen”
auf Seite 284) und mit Schaltfläche Anwenden
bestätigen: Die TNC übernimmt die gewählten
Positionen ins linke Fenster (anzeigen eines Punkt-
Symbols)
U Bei Bedarf können Sie bereits selektierte Elemente
wieder deselektieren, indem Sie nochmal einen
Bereich aufziehen, jedoch zusätzlich die Taste CTRL
gedrückt halten
U Gewählte Bearbeitungspositionen in eine Punkte-
Datei speichen: Die TNC zeigt ein Überblendfenster,
in dem Sie einen beliebigen Dateinamen eingeben
können. Grundeinstellung: Name der DXF-Datei.
Wenn der Name der DXF Umlaute oder Leerstellen
enthält, dann ersetzt die TNC diese Zeichen durch
einen Unterstrich
U Eingabe bestätigen: Die TNC speichert das Kontur-
Programm in dem Verzeichnis, in dem auch die DXF-
Datei gespeichert ist
U Wenn Sie noch weitere Bearbeitungspositionen
wählen wollen um diese in einer anderen Datei zu
speichern: Softkey GEWÄHLTE ELEMENTE
AUFHEBEN drücken und wie zuvor beschrieben
wählen
