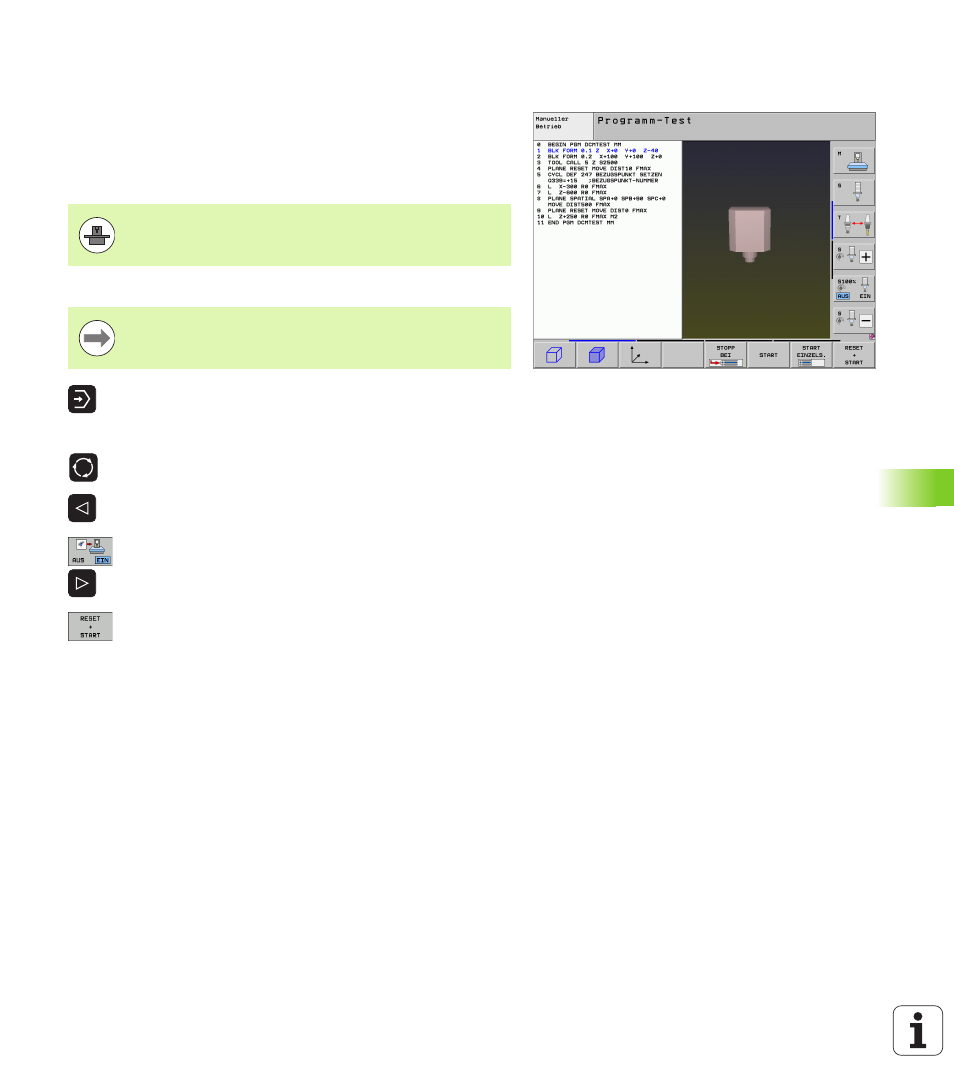

Kollisionsüberwachung in der Betriebsart
Programm-Test
Anwendung
Mit dieser Funktion können Sie bereits vor dem Abarbeiten eine
Kollisionsprüfung durchführen.
Voraussetzungen
Kollisionstest durchführen
U
Betriebsart Programm-Test wählen
U
Programm wählen, dass Sie auf Kollision prüfen
wollen
U
Bildschirm-Aufteilung PROGRAMM+KINEMATIK
oder KINEMATIK wählen
U
Softkeyleiste zweimal umschalten
U
Kollisionsprüfung auf EIN setzen
U
Softkeyleiste zweimal zurückschalten
U
Programm-Test starten
Um einen grafischen Simulationstest durchführen zu
können, muss Ihr Maschinenhersteller diese Funktion
freigegeben haben.
Den Bezugspunkt für den Kollisionstest legen Sie in der
MOD-Funktion Rohteil im Arbeitsraum fest (siehe
„Rohteil im Arbeitsraum darstellen” auf Seite 669)!
