HEIDENHAIN iTNC 530 95
2.7 Zubehör: 3D-T
astsyst
e
me und elekt
ro
nisc
he Handräder v
o
n HEIDENHAIN

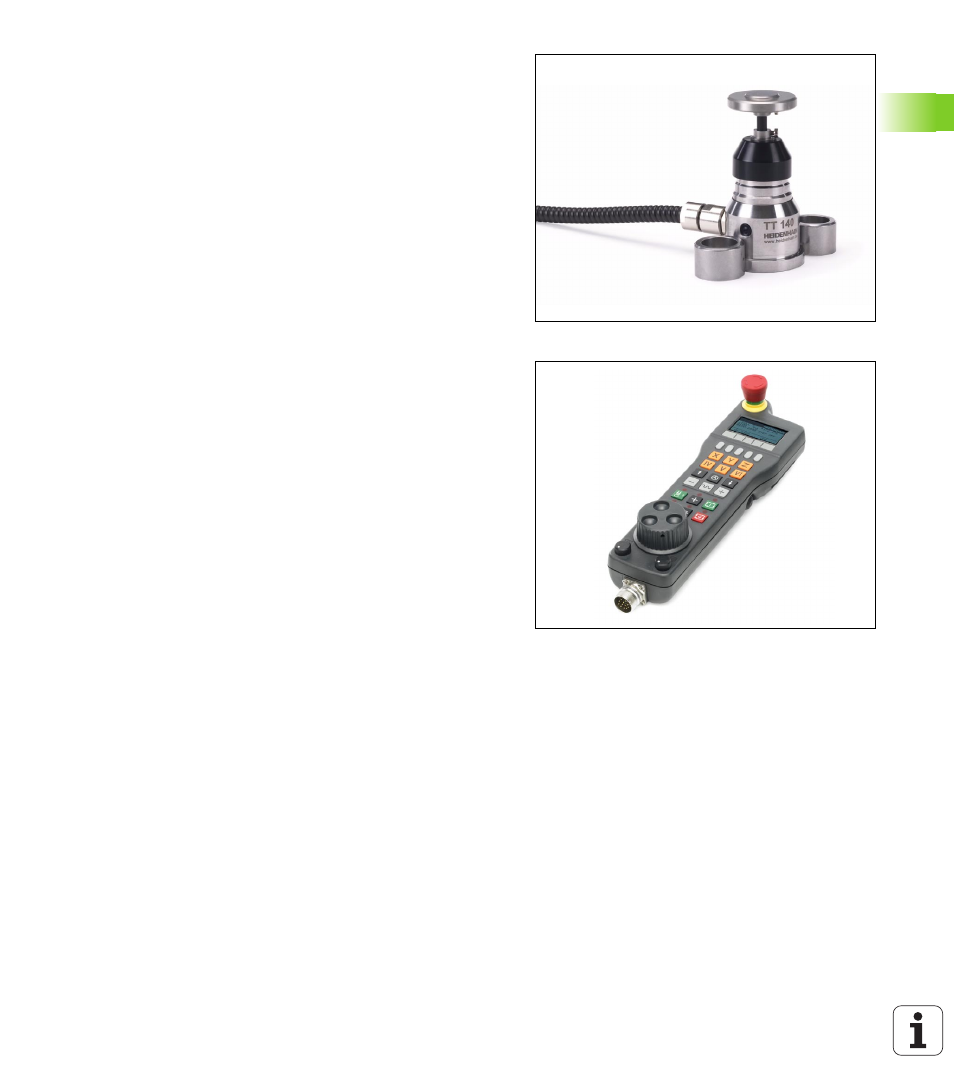

Das Werkzeug-Tastsystem TT 140 zur Werkzeug-Vermessung
Das TT 140 ist ein schaltendes 3D-Tastsystem zum Vermessen und
Prüfen von Werkzeugen. Die TNC stellt hierzu 3 Zyklen zur Verfügung,
mit denen sich Werkzeug-Radius und -Länge bei stehender oder
rotierender Spindel ermitteln lassen. Die besonders robuste Bauart
und die hohe Schutzart machen das TT 140 gegenüber Kühlmittel und
Spänen unempfindlich. Das Schaltsignal wird mit einem
verschleißfreien optischen Schalter gebildet, der sich durch eine hohe
Zuverlässigkeit auszeichnet.
Elektronische Handräder HR
Die elektronischen Handräder vereinfachen das präzise manuelle
Verfahren der Achsschlitten. Der Verfahrweg pro Handrad-
Umdrehung ist in einem weiten Bereich wählbar. Neben den Einbau-
Handrädern HR 130 und HR 150 bietet HEIDENHAIN auch die
portablen Handräder HR 520 und HR 550 FS an. Eine detaillierte
Beschreibung des HR 520 finden Sie im Kapitel 14 (siehe „Verfahren
mit elektronischen Handrädern” auf Seite 556)
