344 Programmieren: Q-Parameter
9.9 F
o
rm
el dir
ekt eing
eben
9.9 Formel direkt eingeben
Formel eingeben
Über Softkeys können Sie mathematische Formeln, die mehrere
Rechenoperationen beinhalten, direkt ins Bearbeitungs-Programm
eingeben.
Die mathematischen Verknüpfungs-Funktionen erscheinen mit Druck
auf den Softkey FORMEL. Die TNC zeigt folgende Softkeys in
mehreren Leisten:

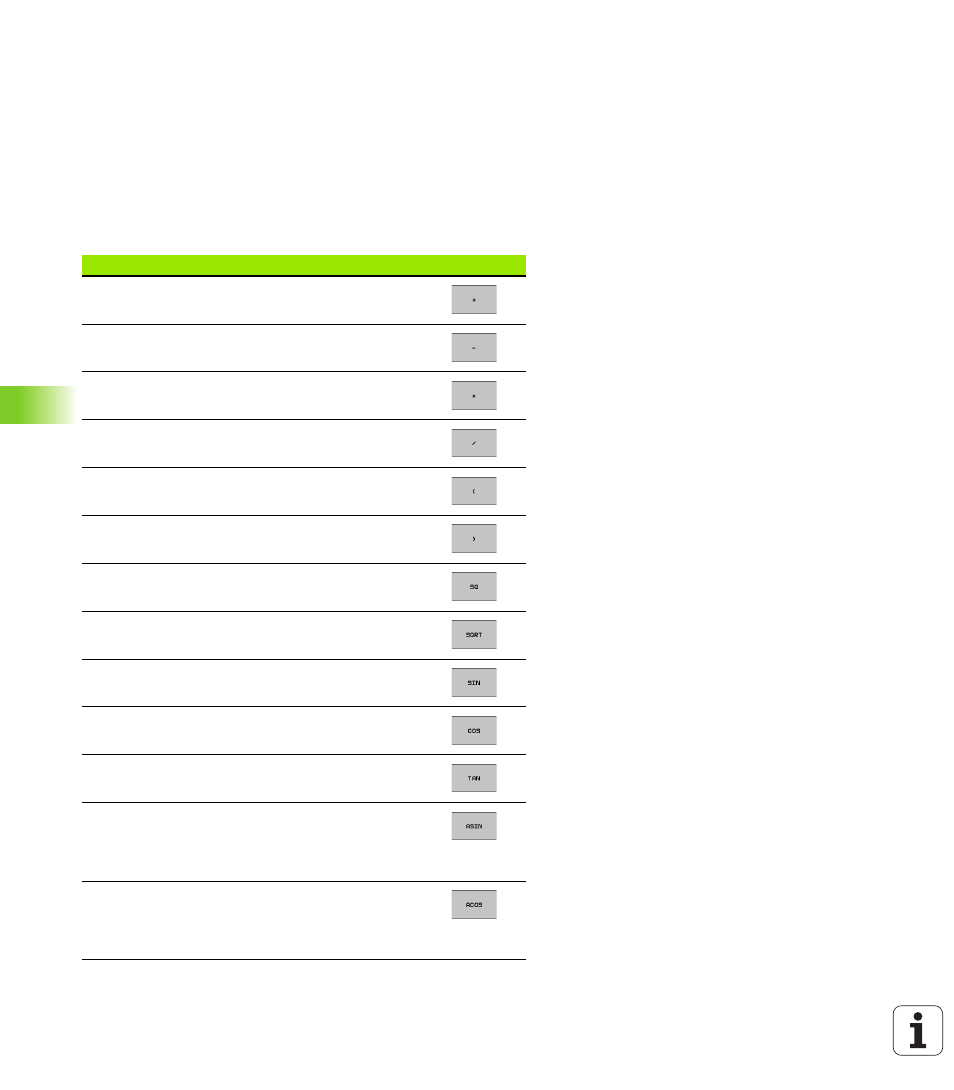

Verknüpfungs-Funktion Softkey
Addition
z.B. Q10 = Q1 + Q5
Subtraktion
z.B. Q25 = Q7 – Q108
Multiplikation
z.B. Q12 = 5 * Q5
Division
z.B. Q25 = Q1 / Q2
Klammer auf
z.B. Q12 = Q1 * (Q2 + Q3)
Klammer zu
z.B. Q12 = Q1 * (Q2 + Q3)
Wert quadrieren (engl. square)
z.B. Q15 = SQ 5
Wurzel ziehen (engl. square root)
z.B. Q22 = SQRT 25
Sinus eines Winkels
z.B. Q44 = SIN 45
Cosinus eines Winkels
z.B. Q45 = COS 45
Tangens eines Winkels
z.B. Q46 = TAN 45
Arcus-Sinus
Umkehrfunktion des Sinus; Winkel bestimmen aus
dem Verhältnis Gegenkathete/Hypotenuse
z.B. Q10 = ASIN 0,75
Arcus-Cosinus
Umkehrfunktion des Cosinus; Winkel bestimmen aus
dem Verhältnis Ankathete/Hypotenuse
z.B. Q11 = ACOS Q40
