672

MOD-Funktionen

1

7.1

0 P

o

sitions-Anz

e

ig

e wählen

17.10 Positions-Anzeige wählen

Anwendung

Für den Manuellen Betrieb und die Programmlauf-Betriebsarten
können Sie die Anzeige der Koordinaten beeinflussen:

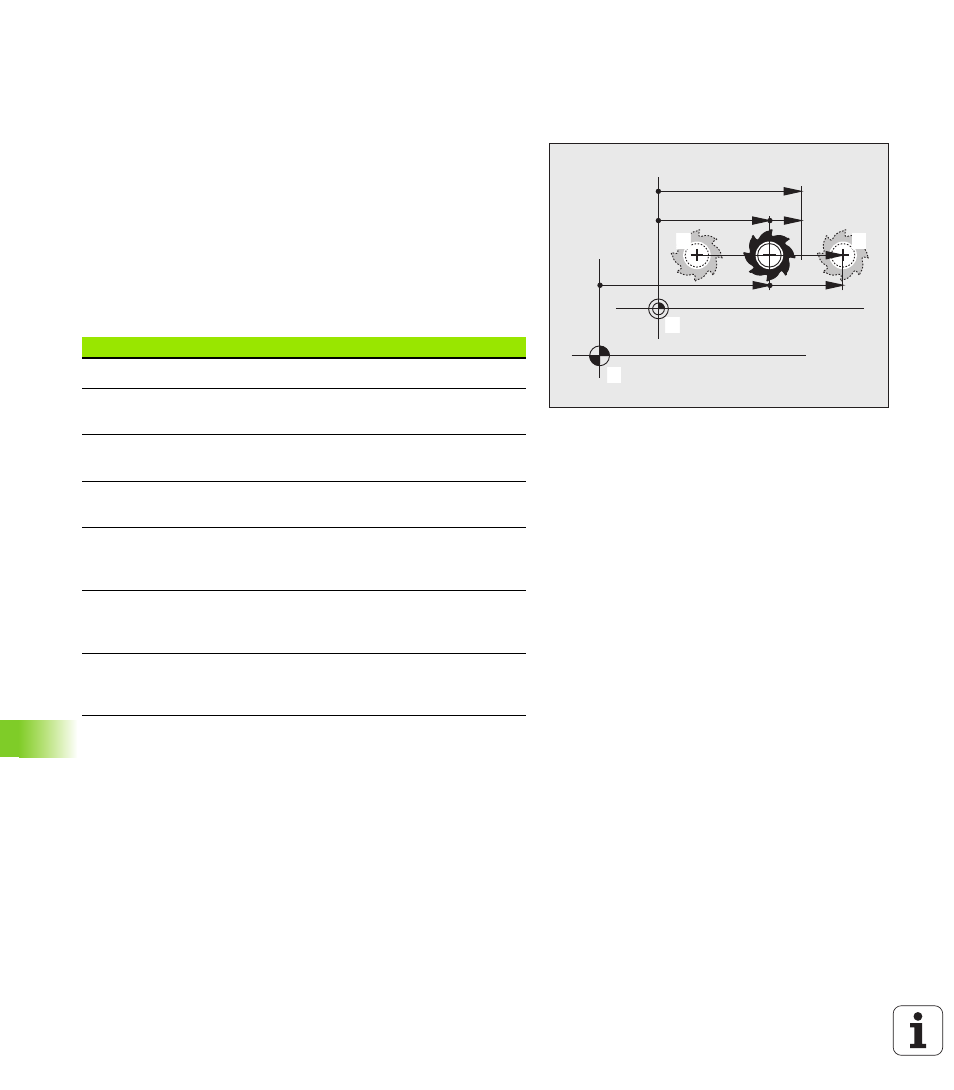

Das Bild rechts zeigt verschiedene Positionen des Werkzeugs

1

Ausgangs-Position

2

Ziel-Position des Werkzeugs

3

Werkstück-Nullpunkt

4

Maschinen-Nullpunkt

Für die Positions-Anzeigen der TNC können Sie folgende Koordinaten
wählen:

Mit der MOD-Funktion Positions-Anzeige 1 wählen Sie die Positions-
Anzeige in der Status-Anzeige.

Mit der MOD-Funktion Positions-Anzeige 2 wählen Sie die Positions-
Anzeige in der zusätzlichen Status-Anzeige.

SOLL

IST

REF

RESTW

1

1

1

2

1

3

1

4

Funktion

Anzeige

Ist-Position; momentane Werkzeug-Position

IST

Referenz-Position; Ist-Position bezogen auf den
Maschinen-Nullpunkt

REF

Schleppfehler; Differenz zwischen Soll und Ist-
Position

SCHPF

Soll-Position; von der TNC aktuell vorgegebener
Wert

SOLL

Restweg zur programmierten Position im
Maschinen-Koordinatensystem; Differenz
zwischen Ist- und Ziel-Position

RESTW

Restweg zur programmierten Position im aktiven
(ggf. geschwenkten) Koordinaten-System;
Differenz zwischen Ist- und Ziel-Position

RW-3D

Verfahrwege, die mit der Funktion Handrad-
Überlagerung (M118) ausgeführt wurden
(Nur Positions-Anzeige 2)

M118
