HEIDENHAIN iTNC 530 281
7.
1 DXF
-D
a
te
ien v
e
ra
rbeit
e
n (Sof
tw
ar
e-Option)

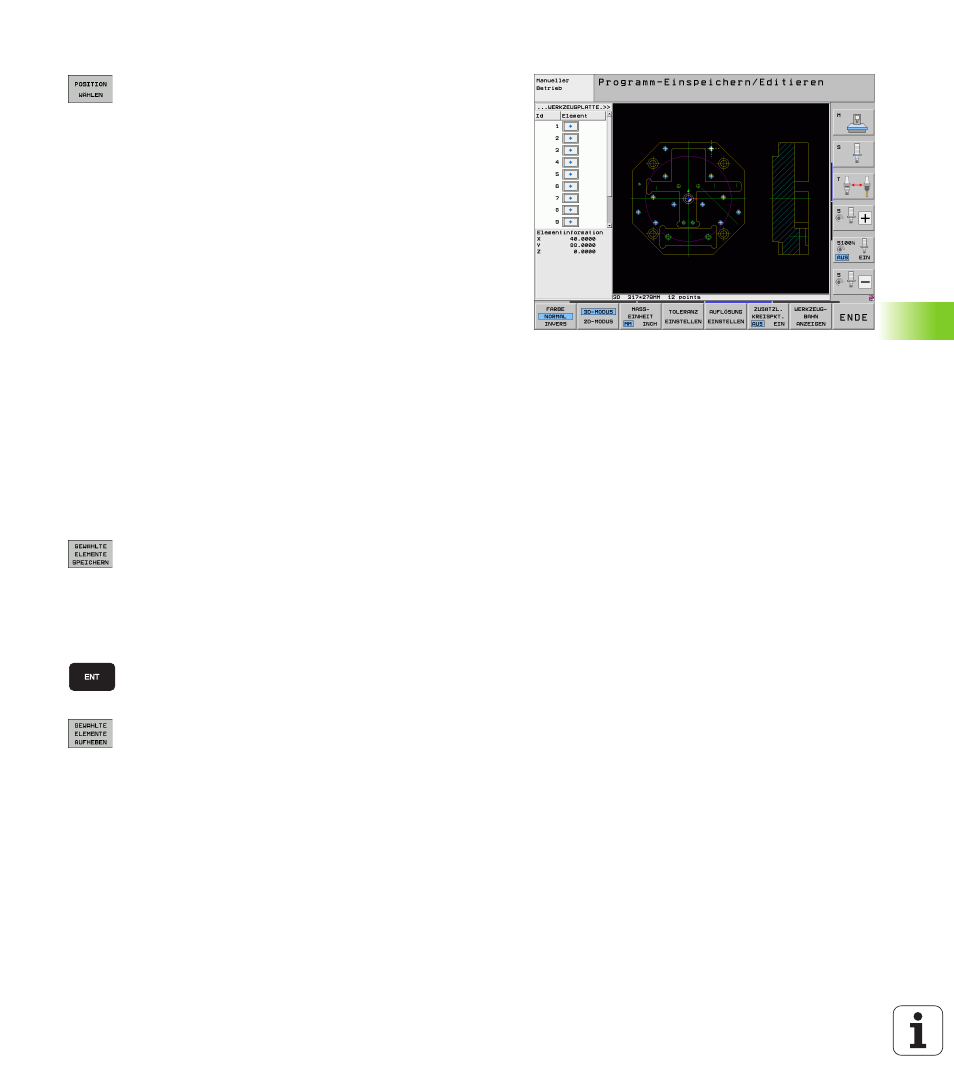

Einzelanwahl
U Modus zum Selektieren von Bearbeitungsposition
wählen: Die TNC blendet die im linken Fenster
angezeigten Layer aus und das rechte Fenster ist für
die Positionsauswahl aktiv
U Um eine Bearbeitungsposition zu wählen: Mit der
linken Mouse-Taste das gewünschte Element
anklicken: Die TNC zeigt per Stern wählbare
Bearbeitungspositionen an, die auf dem selektierten
Element liegen. Einen der Sterne anklicken: Die TNC
übernimmt die gewählte Position ins linke Fenster
(anzeigen eines Punkt-Symbols). Wenn Sie einen
Kreis anklicken, dann übernimmt die TNC den
Kreismittelpunkt direkt als Bearbeitungsposition
U Bei Bedarf können Sie bereits selektierte Elemente
wieder deselektieren, indem Sie das Element im
rechten Fenster erneut anklicken, jedoch zusätzlich
die Taste CTRL gedrückt halten (innerhalb der
Markierung anklicken)
U Wenn Sie die Bearbeitungsposition durch Schneiden
zweier Elemente bestimmen wollen, erstes Element
mit der linken Mouse-Taste anklicken: Die TNC zeigt
per Stern wählbare Bearbeitungspositionen an
U Mit der linken Mouse-Taste das zweite Element
(Gerade, Vollkreis oder Kreisbogen) anklicken: Die
TNC übernimmt den Schnittpunkt der Elemente ins
linke Fenster (anzeigen eines Punkt-Symbols)
U Gewählte Bearbeitungspositionen in eine Punkte-
Datei speichen: Die TNC zeigt ein Überblendfenster,
in dem Sie einen beliebigen Dateinamen eingeben
können. Grundeinstellung: Name der DXF-Datei.
Wenn der Name der DXF Umlaute oder Leerstellen
enthält, dann ersetzt die TNC diese Zeichen durch
einen Unterstrich
U Eingabe bestätigen: Die TNC speichert das Kontur-
Programm in dem Verzeichnis, in dem auch die DXF-
Datei gespeichert ist
U Wenn Sie noch weitere Bearbeitungspositionen
wählen wollen um diese in einer anderen Datei zu
speichern: Softkey GEWÄHLTE ELEMENTE
AUFHEBEN drücken und wie zuvor beschrieben
wählen
