230 Bearbeitungszyklen: Abzeilen
1
0
.2 ABZEILEN (Zyklus 230, DIN/ISO: G230)
Zyklusparameter
U Startpunkt 1. Achse Q225 (absolut): Min-Punkt-
Koordinate der abzuzeilenden Fläche in der
Hauptachse der Bearbeitungsebene. Eingabebereich
-99999,9999 bis 99999,9999
U Startpunkt 2. Achse Q226 (absolut): Min-Punkt-
Koordinate der abzuzeilenden Fläche in der
Nebenachse der Bearbeitungsebene. Eingabebereich
-99999,9999 bis 99999,9999
U Startpunkt 3. Achse Q227 (absolut): Höhe in der
Spindelachse, auf der abgezeilt wird. Eingabebereich
-99999,9999 bis 99999,9999
U 1. Seiten-Länge Q218 (inkremental): Länge der
abzuzeilenden Fläche in der Hauptachse der
Bearbeitungsebene, bezogen auf den Startpunkt
1. Achse. Eingabebereich 0 bis 99999,9999
U 2. Seiten-Länge Q219 (inkremental): Länge der
abzuzeilenden Fläche in der Nebenachse der
Bearbeitungsebene, bezogen auf den Startpunkt
2. Achse. Eingabebereich 0 bis 99999,9999
U Anzahl Schnitte Q240: Anzahl der Zeilen, auf denen
die TNC das Werkzeug in der Breite verfahren soll.
Eingabebereich 0 bis 99999
U Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim Fahren
vom Sicherheits-Abstand auf die Frästiefe in mm/min.
Eingabebereich 0 bis 99999,9999 alternativ FAUTO, FU,
FZ
U Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min. Eingabebereich
0 bis 99999,9999 alternativ FAUTO, FU, FZ
U Vorschub quer Q209: Verfahrgeschwindigkeit des
Werkzeugs beim Fahren auf die nächste Zeile in
mm/min; wenn Sie im Material quer fahren, dann
Q209 kleiner als Q207 eingeben; wenn Sie im Freien
quer fahren, dann darf Q209 größer als Q207 sein.
Eingabebereich 0 bis 99999,9999 alternativ FAUTO, FU,
FZ
U Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Frästiefe für
Positionierung am Zyklus-Anfang und am Zyklus-
Ende. Eingabebereich 0 bis 99999,9999
Beispiel: NC-Sätze
71 CYCL DEF 230 ABZEILEN
Q225=+10 ;STARTPUNKT 1. ACHSE
Q226=+12 ;STARTPUNKT 2. ACHSE
Q227=+2.5 ;STARTPUNKT 3. ACHSE
Q218=150 ;1. SEITEN-LAENGE
Q219=75 ;2. SEITEN-LAENGE
Q240=25 ;ANZAHL SCHNITTE
Q206=150 ;VORSCHUB TIEFENZ.
Q207=500 ;VORSCHUB FRAESEN
Q209=200 ;VORSCHUB QUER
Q200=2 ;SICHERHEITS-ABST.

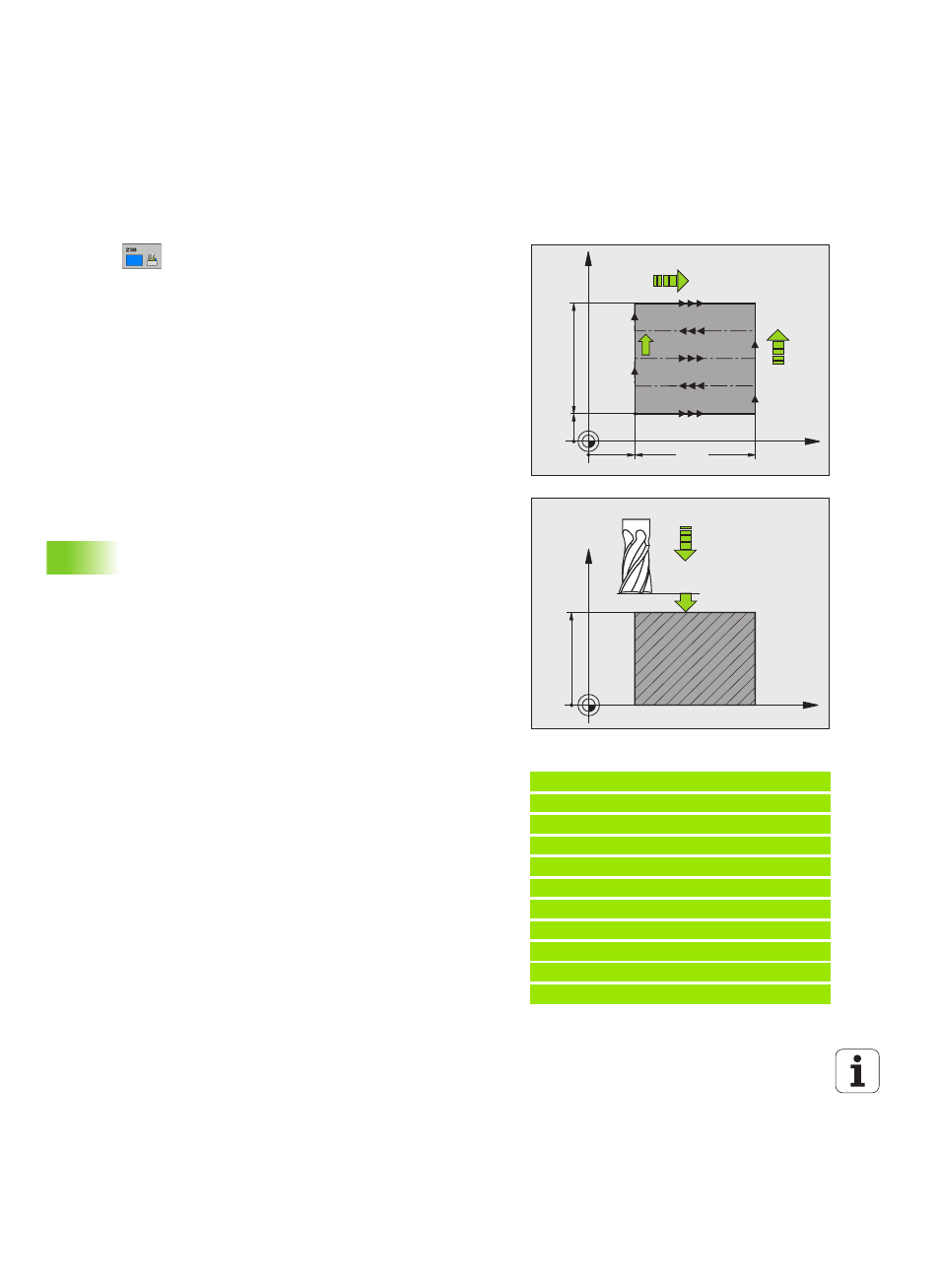

X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
X
Z
Q200
Q227
Q206
