HEIDENHAIN TNC 640 415

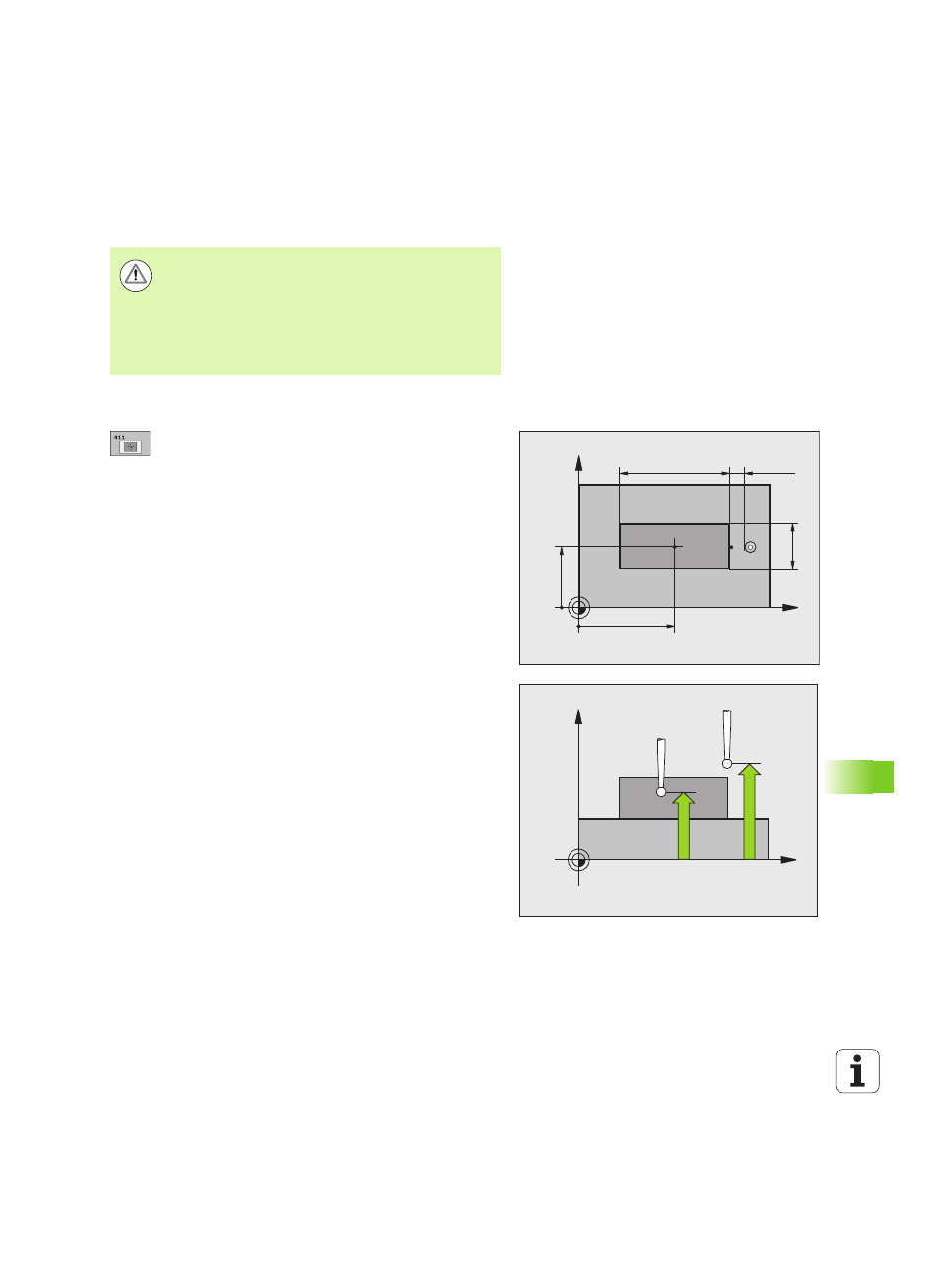

16.5 BEZUGSPUNKT RECHTECK A
U
SSEN (Zyklus 41
1, DIN/ISO:
G41
1
)
Beim Programmieren beachten!
Zyklusparameter
U Mitte 1. Achse Q321 (absolut): Mitte des Zapfens in
der Hauptachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
U Mitte 2. Achse Q322 (absolut): Mitte des Zapfens in
der Nebenachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
U 1. Seiten-Länge Q323 (inkremental): Länge des
Zapfens, parallel zur Hauptachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
U 2. Seiten-Länge Q324 (inkremental): Länge des
Zapfens, parallel zur Nebenachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
U Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
U Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu SET_UP
(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999
U Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
Achtung Kollisionsgefahr!
Um eine Kollision zwischen Tastsystem und Werkstück zu
vermeiden, geben Sie die 1. und 2. Seiten-Länge des Zap-
fens eher zu groß ein.
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
X
Y
Q322
Q321
Q324
Q323
SET_UP(TCHPROBE.TP)
+
Q320
X
Z
Q261
Q260
