HEIDENHAIN TNC 640 329
13.16 S
T
ECHEN RADIAL (Zyklus 861)
13.16 STECHEN RADIAL (Zyklus 861)
Anwendung

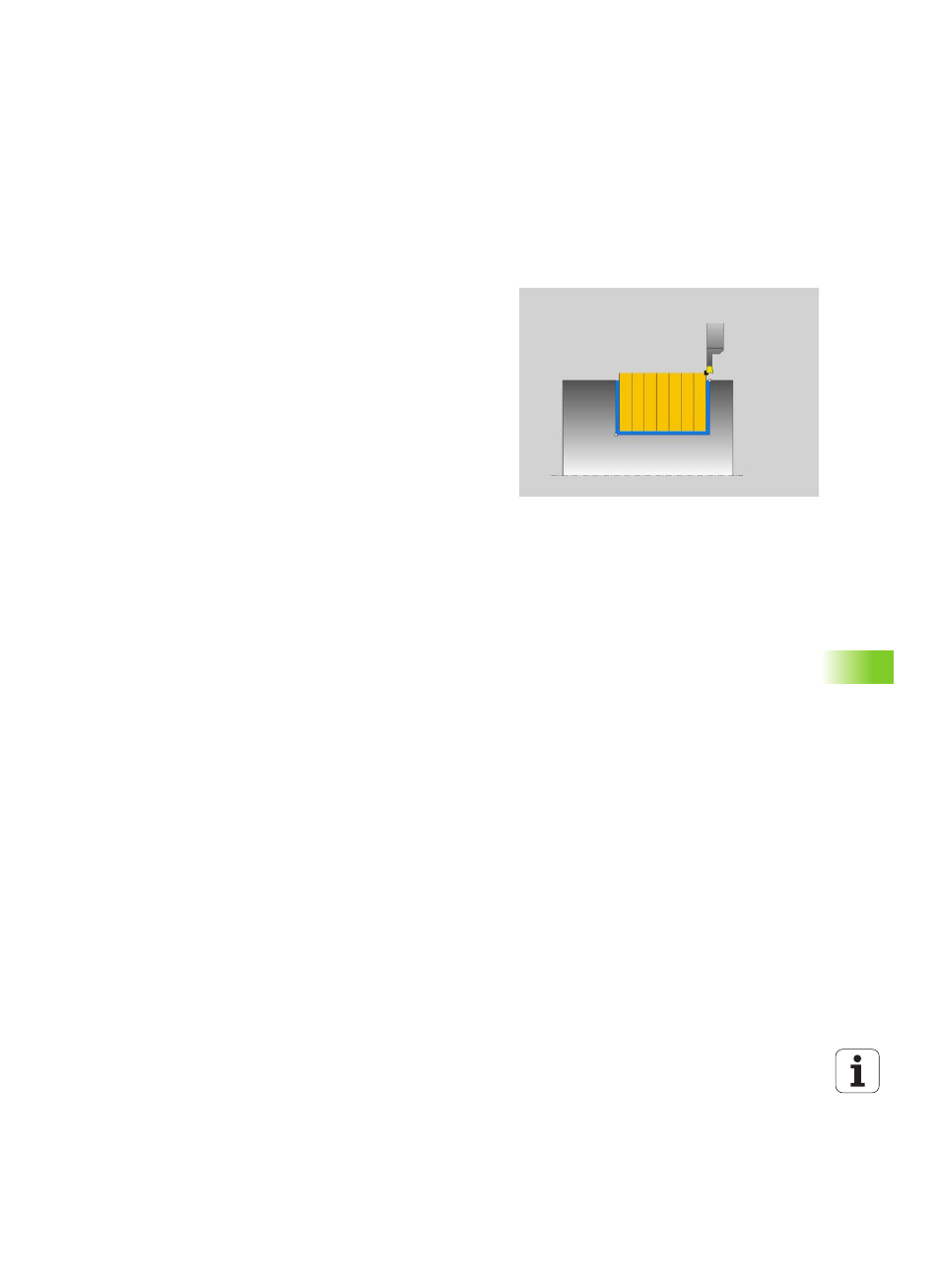

Mit diesem Zyklus können Sie rechtwinklige Nuten radial einstechen.
Sie können den Zyklus wahlweise für die Schrupp-, Schlicht- oder
Komplettbearbeitung verwenden. Das Abspanen bei der
Schruppbearbeitung erfolgt achsparallel.
Sie können den Zyklus für die Innen- und Außenbearbeitung
verwenden. Wenn das Werkzeug beim Zyklus-Aufruf außerhalb der zu
bearbeitenden Kontur steht, führt der Zyklus eine Außenbearbeitung
aus. Steht das Werkzeug innerhalb der zu bearbeitenden Kontur, führt
der Zyklus eine Innenbearbeitung aus.
Zyklusablauf Schruppen
Der Zyklus bearbeitet nur den Bereich vom Zyklus-Startpunkt bis zu
dem im Zyklus definierten Endpunkt.
1 Die TNC führt im Eilgang eine achsparallele Zustellbewegung aus
(Seitliche Zustellung = 0,8 Schneidenbreite).
2 Die TNC zerspant den Bereich zwischen Startposition und
Endpunkt in axialer Richtung mit dem definierten Vorschub Q478.
3 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Schnittanfang.
4 Die TNC wiederholt diesen Ablauf (1 bis 3), bis die Nutbreite
erreicht ist.
5 Die TNC positioniert das Werkzeug im Eilgang zurück zum Zyklus-
Startpunkt.
