HEIDENHAIN TNC 640
43
2.1 Mit Bearbeit
ungszyklen arbeit
en

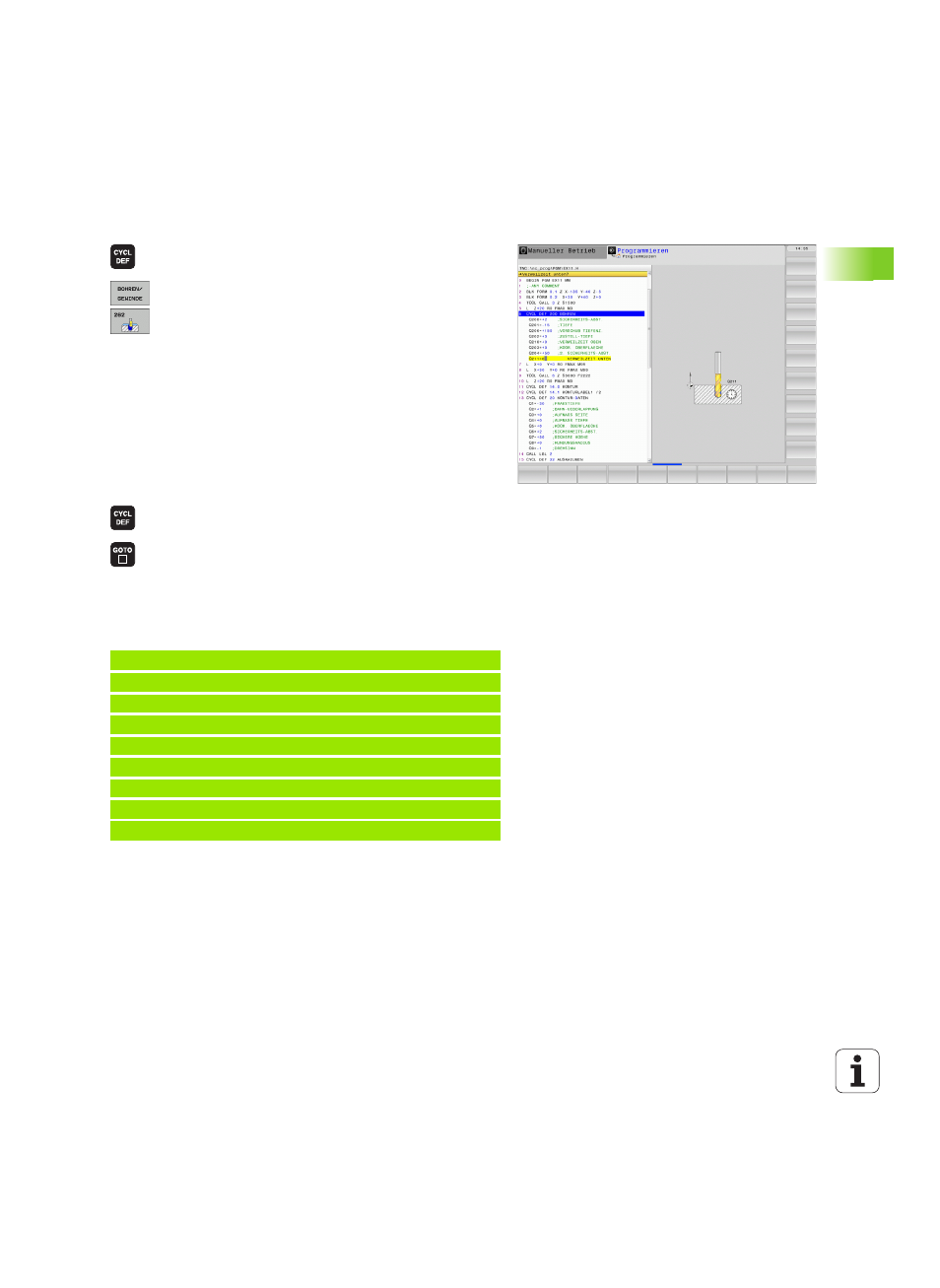

Zyklus definieren über Softkeys
U
Die Softkey-Leiste zeigt die verschiedenen Zyklus-
Gruppen
U
Zyklus-Gruppe wählen, z.B. Bohrzyklen
U
Zyklus wählen, z.B. GEWINDEFRÄSEN. Die TNC
eröffnet einen Dialog und erfragt alle Eingabewerte;
gleichzeitig blendet die TNC in der rechten
Bildschirmhälfte eine Grafik ein, in der der
einzugebende Parameter hell hinterlegt ist
U
Geben Sie alle von der TNC geforderten Parameter ein
und schließen Sie jede Eingabe mit der Taste ENT ab
U
Die TNC beendet den Dialog, nachdem Sie alle
erforderlichen Daten eingegeben haben
Zyklus definieren über GOTO-Funktion
U
Die Softkey-Leiste zeigt die verschiedenen Zyklus-
Gruppen
U
Die TNC öffnet das smartSelect Auswahlfenster mit
einer Übersicht der Zyklen
U
Wählen Sie mit den Pfeiltasten oder der Maus den
gewünschten Zyklus. Die TNC eröffnet dann den
Zyklus-Dialog wie zuvor beschrieben
NC-Beispielsätze
7 CYCL DEF 200 BOHREN
Q200=2
;SICHERHEITS-ABST.
Q201=3
;TIEFE
Q206=150
;VORSCHUB TIEFENZ.
Q202=5
;ZUSTELL-TIEFE
Q210=0
;VERWEILZEIT OBEN
Q203=+0
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q211=0.25 ;VERWEILZEIT UNTEN
