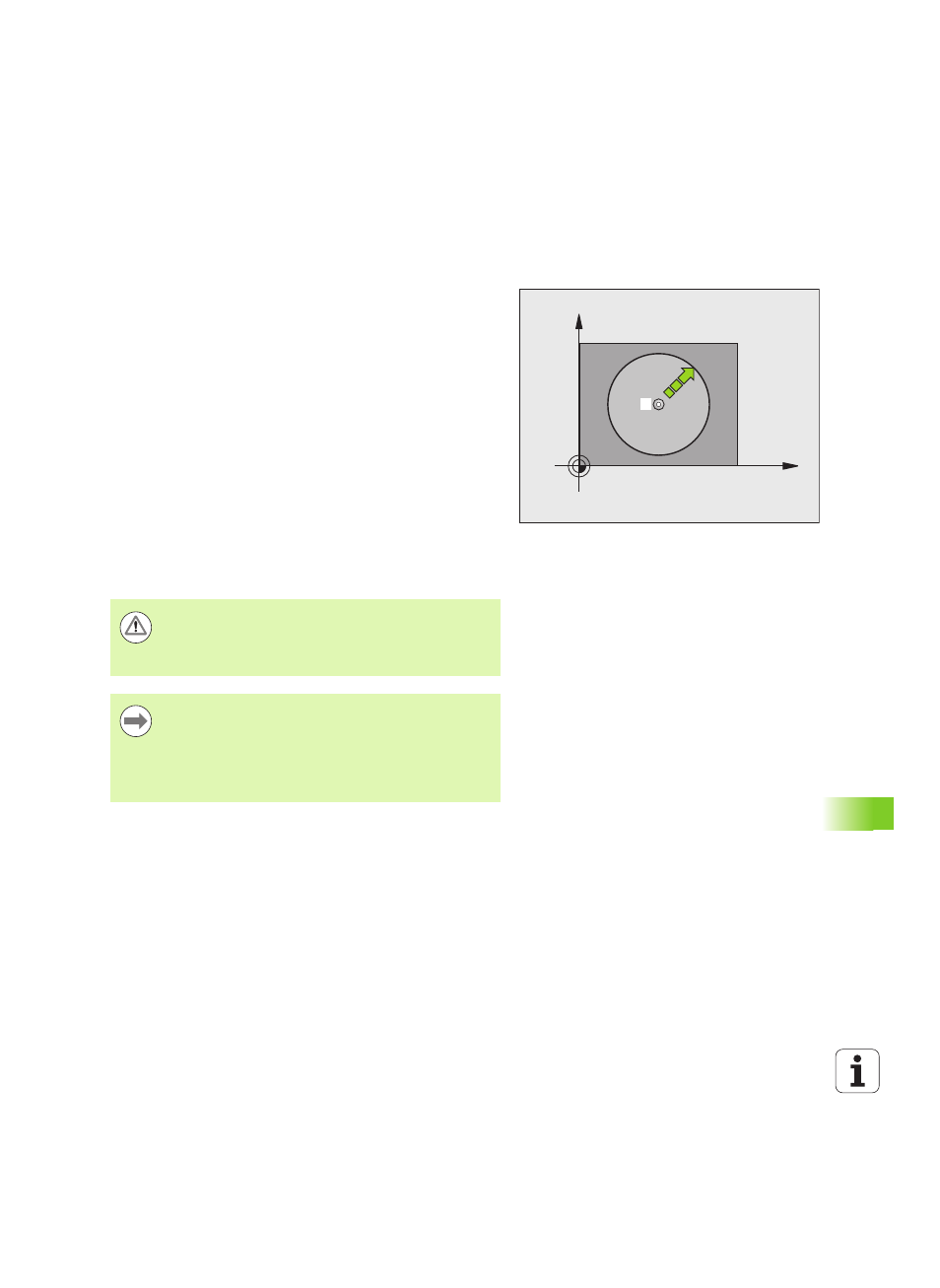

HEIDENHAIN TNC 640 461
1
7.3 BEZUGSEBENE P
o
lar (Zyklus 1)
17.3 BEZUGSEBENE Polar (Zyklus 1)
Zyklusablauf
Der Tastsystem-Zyklus 1 ermittelt in einer beliebigen Antast-Richtung
eine beliebige Position am Werkstück.
1 Das Tastsystem fährt in einer 3D-Bewegung mit Eilvorschub (Wert
aus Spalte FMAX) die im Zyklus programmierte Vorposition
1 an
2 Anschließend führt das Tastsystem den Antast-Vorgang mit
Antast-Vorschub (Spalte F) durch. Beim Antastvorgang verfährt die
TNC gleichzeitig in 2 Achsen (abhängig vom Antast-Winkel) Die
Antast-Richtung ist über Polarwinkel im Zyklus festzulegen
3 Nachdem die TNC die Position erfasst hat, fährt das Tastsystem
zurück auf den Startpunkt des Antast-Vorgangs. Die Koordinaten
der Position, an der sich das Tastsystem zum Zeitpunkt des
Schaltsignals befindet, speichert die TNC in den Parametern Q115
bis Q119.
Beim Programmieren beachten!
X
Y
1
Achtung Kollisionsgefahr!
Tastsystem so vorpositionieren, dass eine Kollision beim
Anfahren der programmierten Vorposition vermieden
wird.
Die im Zyklus definierte Antast-Achse legt die Tastebene
fest:
Antast-Achse X: X/Y-Ebene
Antast-Achse Y: Y/Z-Ebene
Antast-Achse Z: Z/X-Ebene
