286 Zyklen: Drehen
13.4 Gr
undlag
en zu den Abspanzyklen
13.4 Grundlagen zu den
Abspanzyklen

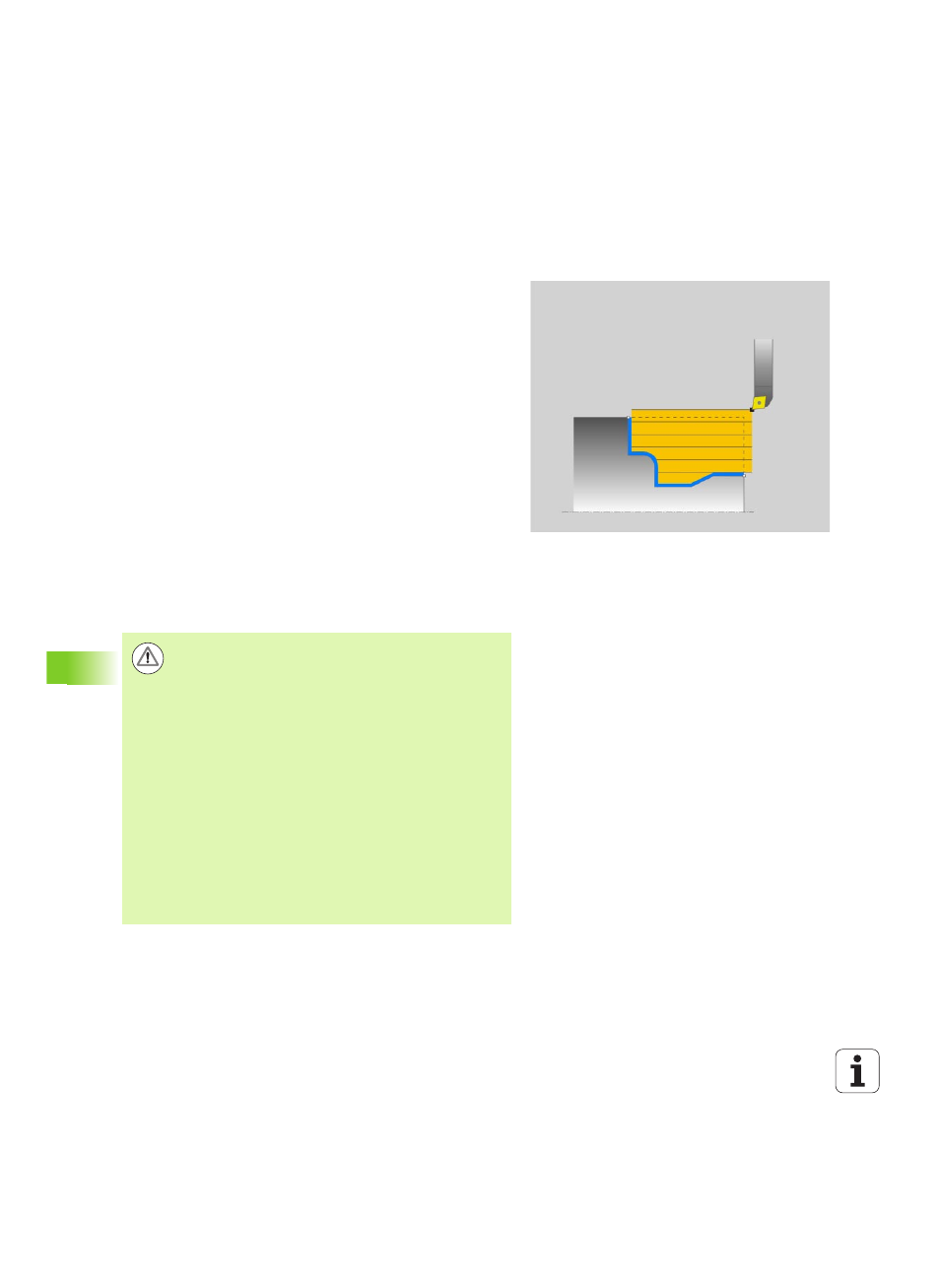

Die Vorpositionierung des Werkzeugs beeinflusst maßgebend den
Arbeitsbereich des Zyklus und dadurch auch die Bearbeitungszeit. Der
Star
tpunkt der Zyklen entspricht beim Schruppen der Werkzeug-
Position beim Zyklus-Aufruf. Die TNC berücksichtigt bei der
Berechnung des zu zerspanenden Bereichs den Startpunkt und den im
Zyklus definierten Endpunkt bzw. der im Zyklus definierten Kontur.
Liegt der Startpunkt innerhalb des zu zerspanenden Bereiches,
positioniert die TNC das Werkzeug in einigen Zyklen vorher auf
Sicherheits-Abstand.
Die Abspanrichtung ist bei den Zyklen 81x längs der Drehachse und
bei den Zyklen 82x quer zur Drehachse. Im Zyklus 815 erfolgen die
Bewegungen konturparallel.
Sie können die Zyklen zur Innen- und zur Außenbearbeitung
verwenden. Die Information dazu entnimmt die TNC aus der Position
des Werkzeugs oder der Definition im Zyklus (siehe auch „Mit
Drehzyklen arbeiten” auf Seite 282).
Bei Zyklen, in denen eine definierte Kontur abgearbeitet wird (Zyklus
810, 820 und 815,), entscheidet die Programmierrichtung der Kontur
über die Bearbeitungsrichtung.
In den Zyklen zum Abspanen können Sie zwischen den
Bearbeitungsstrategien Schruppen, Schlichten und
Komplettbearbeitung wählen.
Achtung Gefahr für Werkzeug und Werkstück!
Die Abspanzyklen positionieren das Werkzeug beim
Schlichten automatisch auf den Startpunkt. Die
Anfahrstrategie wird durch die Werkzeugposition beim
Zyklusaufruf beeinflusst. Hierbei ist ausschlaggebend, ob
sich das Werzkeug beim Zyklusaufruf innerhalb oder
außerhalb einer Hüllkontur befindet. Die Hüllkontur ist die
um den Sicherheitsabstand vergrößerte, programmierte
Kontur.
Steht das Werkzeug innerhalb der Hüllkontur, positioniert
der Zyklus das Werkzeug mit dem definierten Vorschub auf
direktem Weg zur Startposition. Dadurch können
Konturverletzungen auftreten. Positionieren Sie das
Werkzeug so vor, dass der Startpunkt ohne
Konturverletzung angefahren wird.
Steht das Werkzeug außerhalb der Hüllkontur, erfolgt die
Positionierung bis zur Hüllkontur im Eilgang und innerhalb
der Hüllkontur im programmierten Vorschub.
