294 Zyklen: Drehen
13.7 DREHEN EINT
A
U
CHEN LÄNGS (Zyklus 813)
13.7 DREHEN EINTAUCHEN LÄNGS
(Zyklus 813)

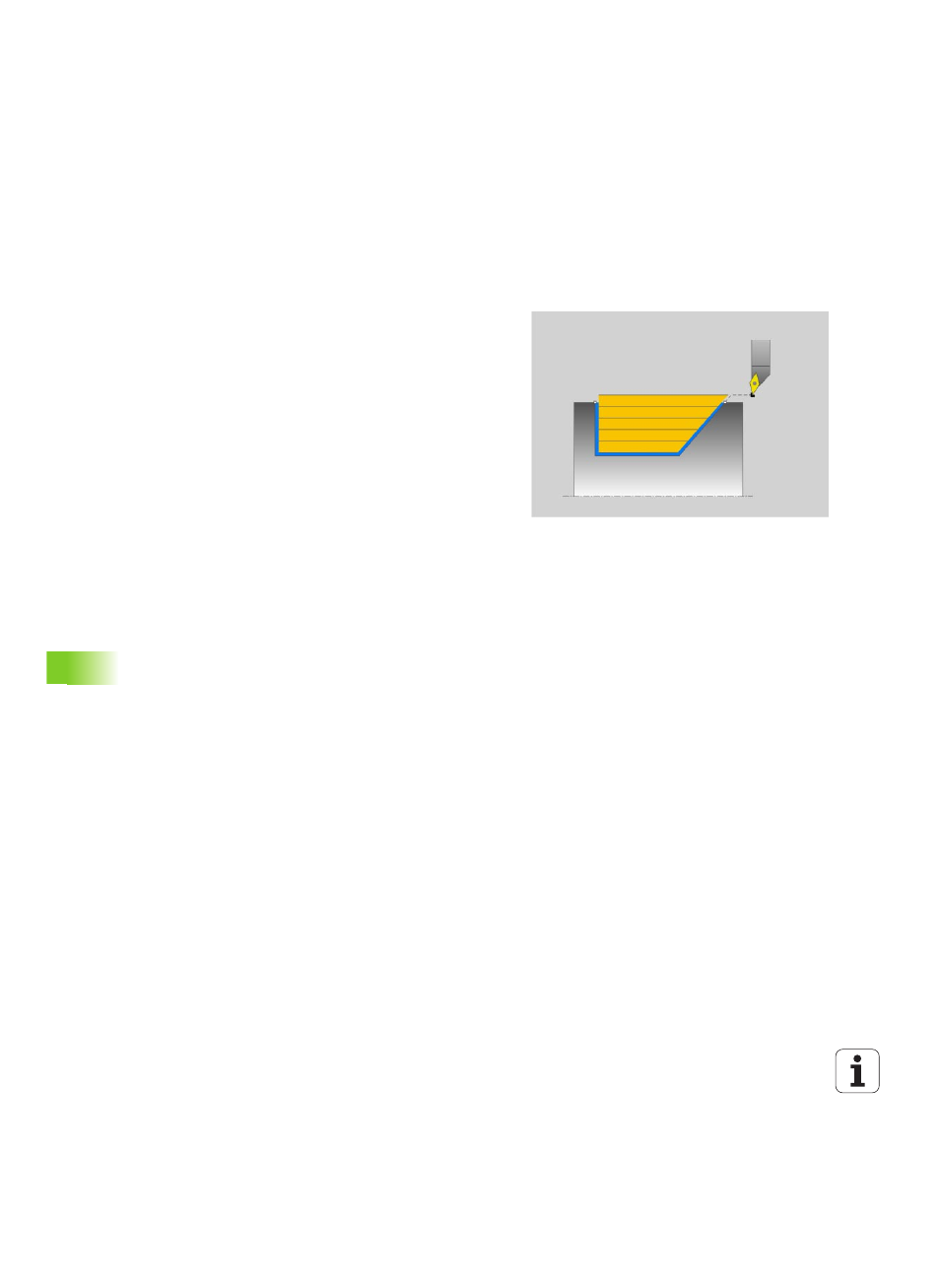

Anwendung
Mit diesem Zyklus können Sie Absätze mit Eintauch-Elementen
(Hinterschnitte) längsdrehen.
Sie können den Zyklus wahlweise für die Schrupp-, Schlicht- oder
Komplettbearbeitung verwenden. Das Abspanen bei der
Schruppbearbeitung erfolgt achsparallel.
Sie können den Zyklus für die Innen- und Außenbearbeitung
verwenden. Wenn der Startdurchmesser Q491 größer ist als der
Enddurchmesser Q493, führt der Zyklus eine Außenbearbeitung aus.
Ist der Startdurchmesser Q491 kleiner als der Enddurchmesser Q493,
führt der Zyklus eine Innenbearbeitung aus.
Zyklusablauf Schruppen
Als Zyklus-Startpunkt verwendet die TNC die Werkzeug-Position beim
Zyklus-Aufruf. Falls die Z-Koordinate des Startpunktes kleiner ist als
Q492 KONTURSTART Z
, positioniert die TNC das Werkzeug in der Z-
Koordinate auf Sicherheits-Abstand und startet den Zyklus von dort.
Innerhalb der Hinterschneidung führt die TNC die Zustellung mit dem
Vorschub Q478 aus. Die Rückzugbewegungen erfolgen dann jeweils
um den Sicherheitsabstand.
1 Die TNC führt im Eilgang eine achsparallele Zustellbewegung aus.
Den Zustellwert berechnet die TNC anhand
Q463 MAX. SCHNITTTIEFE
.
2 Die TNC zerspant den Bereich zwischen Startposition und
Endpunkt in Längsrichtung mit dem definierten Vorschub Q478.
3 Die TNC zieht das Werkzeug mit dem definierten Vorschub um
den Zustellwert zurück.
4 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Schnittanfang.
5 Die TNC wiederholt diesen Ablauf (1 bis 4), bis die fertige Kontur
erreicht ist.
6 Die TNC positioniert das Werkzeug im Eilgang zurück zum Zyklus-
Startpunkt.
