290 Zyklen: Drehen
13.6 DREHEN ABSA
TZ LÄNGS ER
WEITER
T (Zyklus 812)

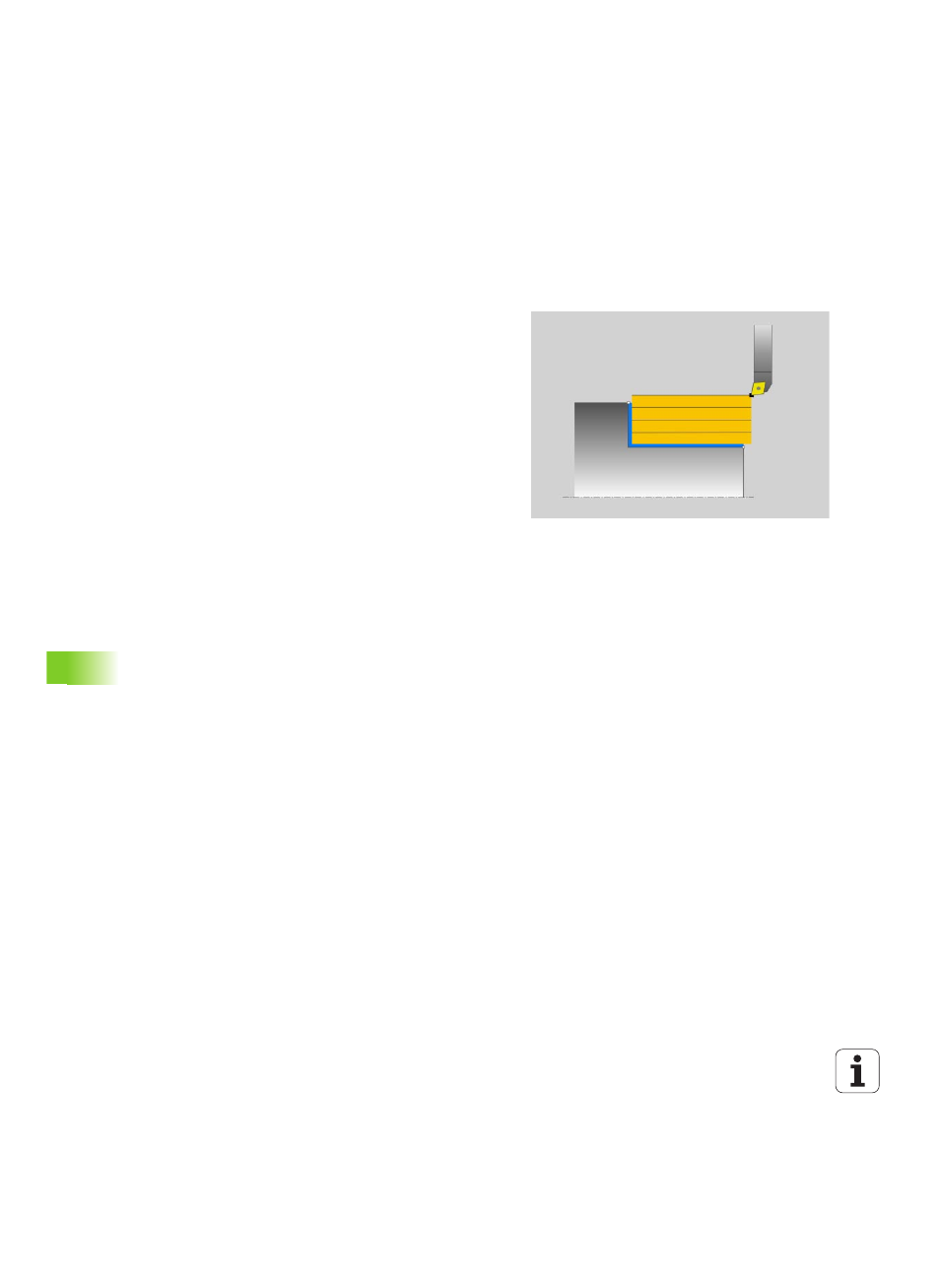

13.6 DREHEN ABSATZ LÄNGS
ERWEITERT (Zyklus 812)
Anwendung
Mit diesem Zyklus können Sie Absätze längsdrehen. Erweiterter
Funktionsumfang:
„ Am Konturanfang und Konturende können Sie eine Fase oder
Rundung einfügen
„ Im Zyklus können Sie Winkel für die Plan- und Umfangsfläche
definieren
„ In der Konturecke können Sie einen Radius einfügen
Sie können den Zyklus wahlweise für die Schrupp-, Schlicht- oder
Komplettbearbeitung verwenden. Das Abspanen bei der
Schruppbearbeitung erfolgt achsparallel.
Sie können den Zyklus für die Innen- und Außenbearbeitung
verwenden. Wenn der Startdurchmesser Q491 größer ist als der
Enddurchmesser Q493, führt der Zyklus eine Außenbearbeitung aus.
Ist der Startdurchmesser Q491 kleiner als der Enddurchmesser Q493,
führt der Zyklus eine Innenbearbeitung aus.
Zyklusablauf Schruppen
Als Zyklus-Startpunkt verwendet die TNC die Werkzeug-Position beim
Zyklus-Aufruf. Falls der Startpunkt innerhalb des zu zerspanenden
Bereiches liegt, positioniert die TNC das Werkzeug in der X-Koordinate
und anschließend in der Z-Koordinate auf Sicherheits-Abstand und
startet den Zyklus von dort.
1 Die TNC führt im Eilgang eine achsparallele Zustellbewegung aus.
Den Zustellwert berechnet die TNC anhand Q463 MAX.
SCHNITTTIEFE
.
2 Die TNC zerspant den Bereich zwischen Startposition und
Endpunkt in Längsrichtung, mit dem definierten Vorschub Q478.
3 Die TNC zieht das Werkzeug mit dem definierten Vorschub um
den Zustellwert zurück.
4 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Schnittanfang.
5 Die TNC wiederholt diesen Ablauf (1 bis 4), bis die fertige Kontur
erreicht ist.
6 Die TNC positioniert das Werkzeug im Eilgang zurück zum Zyklus-
Startpunkt.
