HEIDENHAIN TNC 640 343
13.20 S
T
ECHEN AXIAL ER
WEITER
T (Zyklus 872)

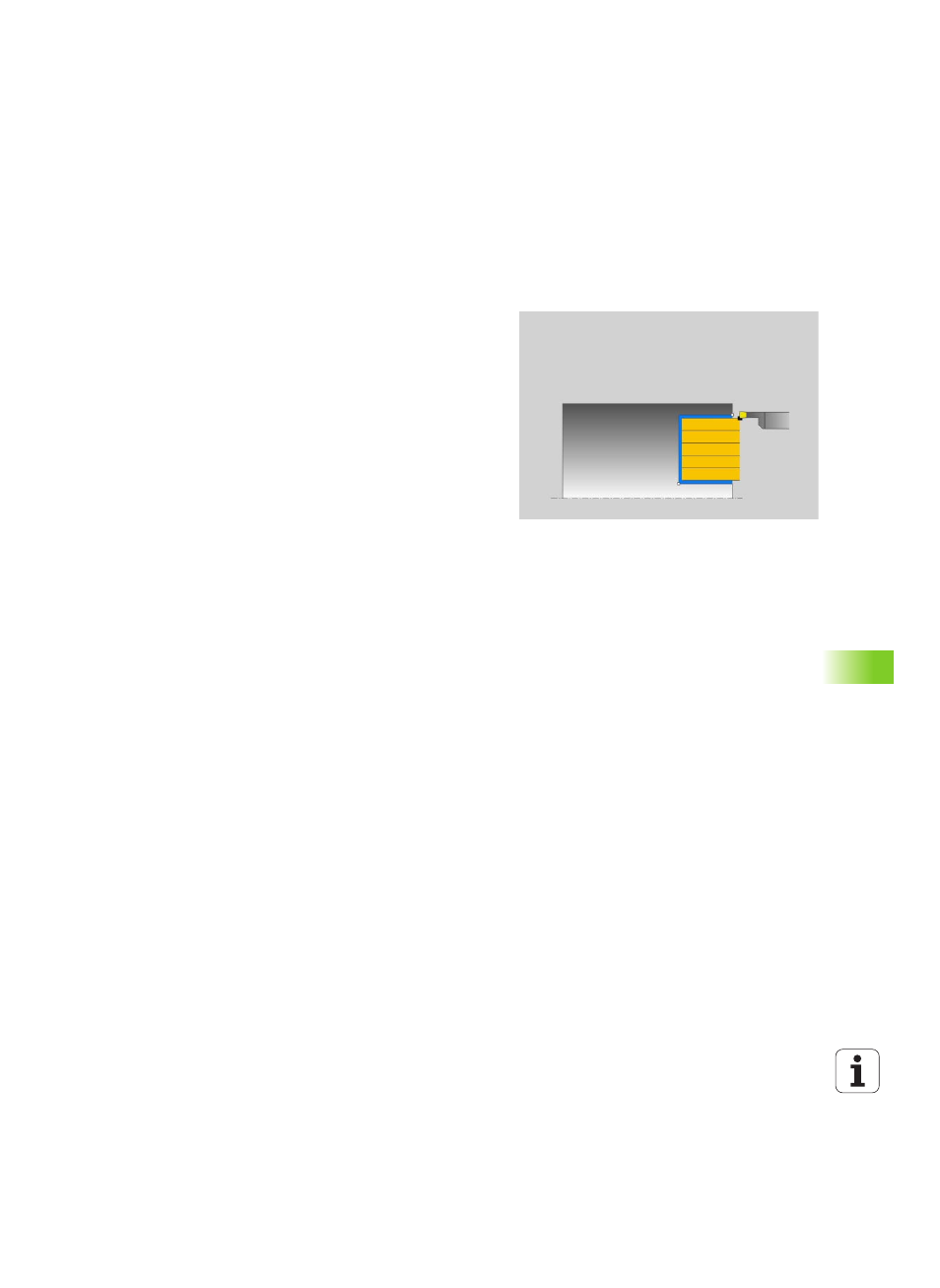

13.20 STECHEN AXIAL ERWEITERT
(Zyklus 872)
Anwendung
Mit diesem Zyklus können Sie Nuten axial einstechen (planstechen).
Erweiterter Funktionsumfang:
„ Am Konturanfang und Konturende können Sie eine Fase oder
Rundung einfügen
„ Im Zyklus können Sie Winkel für die Seitenwände der Nut definieren
„ In den Konturecken können Sie Radien einfügen
Sie können den Zyklus wahlweise für die Schrupp-, Schlicht- oder
Komplettbearbeitung verwenden. Das Abspanen bei der
Schruppbearbeitung erfolgt achsparallel.
Zyklusablauf Schruppen
Als Zyklus-Startpunkt verwendet die TNC die Werkzeug-Position beim
Zyklus-Aufruf. Falls die Z-Koordinate des Startpunktes kleiner ist als
Q492 KONTURSTART Z
, positioniert die TNC das Werkzeug in der Z-
Koordinate auf Q492 und startet den Zyklus von dort.
1 Die TNC führt im Eilgang eine achsparallele Zustellbewegung aus
(Seitliche Zustellung = 0,8 Schneidenbreite).
2 Die TNC zerspant den Bereich zwischen Startposition und
Endpunkt in radialer Richtung mit dem definierten Vorschub Q478.
3 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Schnittanfang.
4 Die TNC wiederholt diesen Ablauf (1 bis 3), bis die Nutbreite
erreicht ist.
5 Die TNC positioniert das Werkzeug im Eilgang zurück zum Zyklus-
Startpunkt.
