2.2 Stecker und Pin-Belegung
Die Busleitungen werden mit M12-Steckverbindern an das Mess-
gerät angeschlossen. Bei dem verwendeten M12-Steckverbinder
handelt es sich um eine 4-polige, geschirmte Buchse, D-codiert.
Die richtige Anordnung der Bus-Anschlüsse ist wie folgt:
Signal Funktion Pin
Tx+ Sendedaten + 1
Tx- Sendedaten - 3
Rx+ Empfangsdaten + 2
Rx- Empfangsdaten - 4
Tabelle 1 Bus-

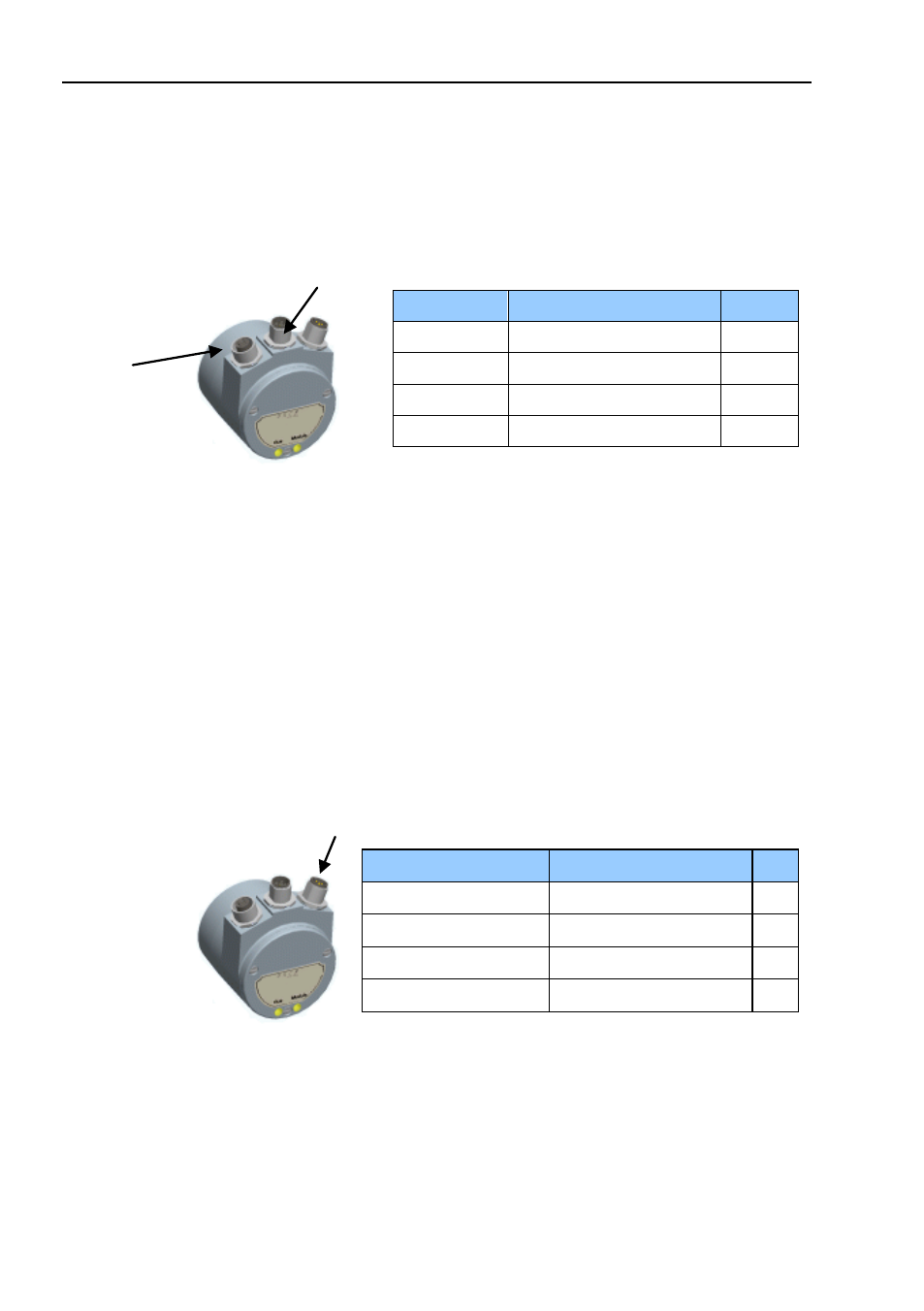

Abbildung 1
Bus-Anschlüsse
Hinweis: Das Messgerät enthält eine integrierte Umschalt-
funktion zwischen den beiden für die PROFINET-
Kommunikation verwendeten M12-Steckerver-
bindern. Zwischen diesen beiden Anschlüssen
muss bei Verwendung der IRT-Kommunikation un-
terschieden werden.
Der M12-Steckverbinder für die Spannungsversorgung des
Messgerätes ist ein 4-poliger geschirmter Stift, A-codiert.
Die richtige Anordnung der Spannungsversorgungsleitung ist wie
folgt:
Signal Funktion Pin
+E Volt Spannungsversorgung 1
nicht angeschlossen - 2
0 Volt 0 Volt 3
nicht angeschlossen - 4
Tabelle 2 Anschluss
Abbildung 2
Anschluss der Spannungsversorgung
Hinweis: Passive T-Verbindungsstücke können in einem
PROFINET-Netzwerk nicht verwendet werden. Alle
Geräte müssen über aktive Netzwerkkomponen-
ten angeschlossen werden.
Anschluss 1
Spannungsversorgung
Anschluss 2
