Beschreibung der Messgerätefunktionen
78
B. Nichtzyklischer Betrieb
Ist der gewünschte Gesamtmessbereich ungleich der spezifizier-
ten Singleturn-Auflösung * 2
X
(wobei x<= 12), so läuft das Mess-
gerät im nichtzyklischen Betrieb. Der nichtzyklische Betrieb wird
von Parameter G1_XIST1 „Preset-Steuerung“ wie unten be-
schrieben beeinflusst.
Preset-Steuerung G1_XIST1 = Aktiviert
Wenn der Positionswert über den Maximalwert hinaus steigt bzw.
unter 0 fällt und der Parameter G1_XIST1 „Preset-Steuerung“ ak-
tiviert
ist, so gibt das Gerät den maximalen Positionswert inne-
rhalb des skalierten Gesamtbereichs für beide Positionswerte
G1_XIST1 und G1_XIST2 aus.
Beispiel einer nichtzyklischen Skalierung mit aktivierter
Preset-Steuerung G1_XIST1:
Messschritte pro Umdrehung = 100
Gesamtmessbereich
= 5000
(Anzahl der Umdrehungen 50)

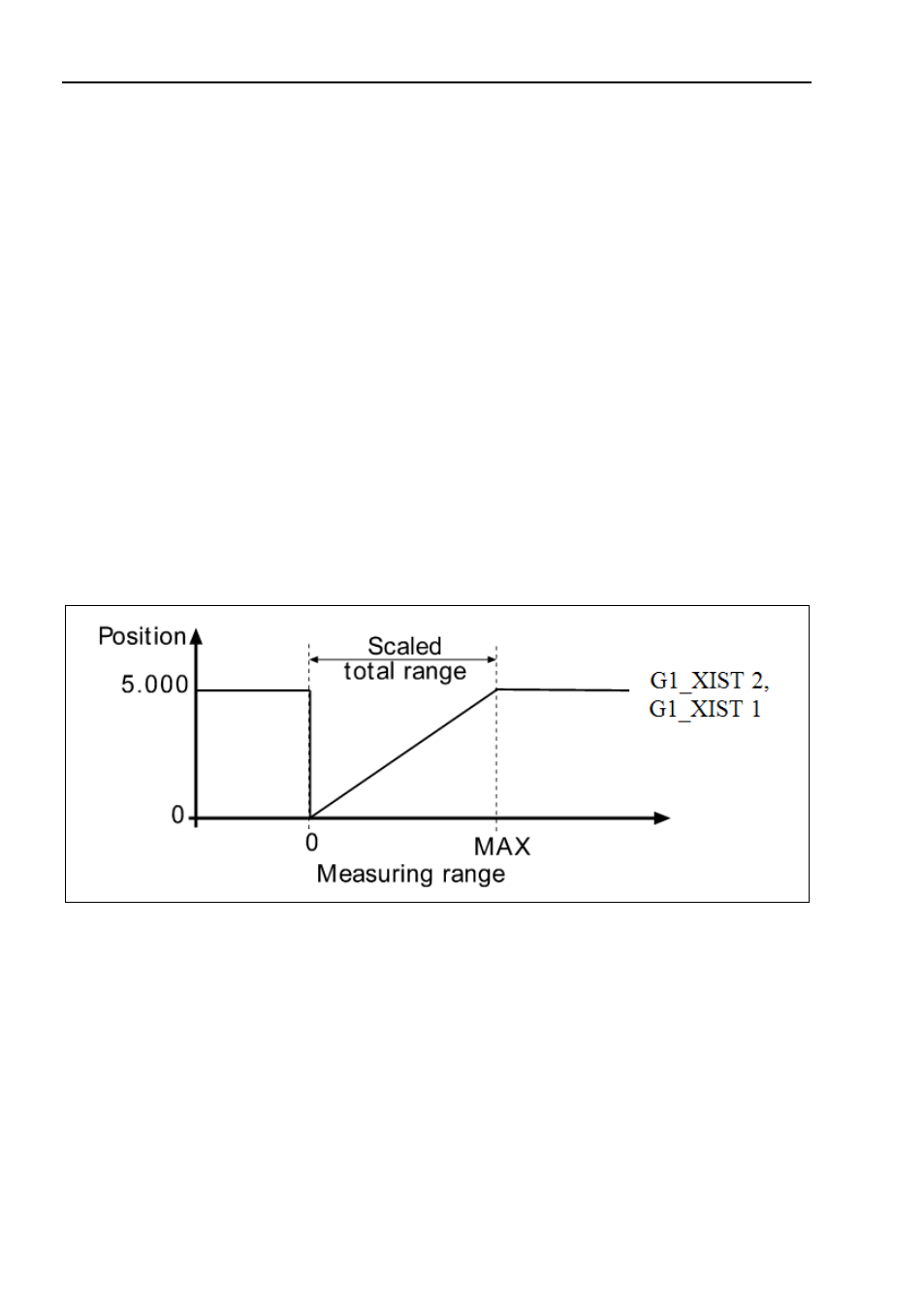

Abbildung 37
Nichtzyklischer Betrieb, Preset-Steuerung aktiviert
