4 Produktbeschreibung SMA Solar Technology AG
16 SSMxx-21-IA-BS-JP-de-20 Installationsanleitung
4.5 Überspannungsschutz
Abhängig vom Gerätetyp ist der Sunny String-Monitor mit 1 oder 2 Ableiter für den Überspannungsschutz ausgestattet.
Um die Funktion des Überspannungsschutzes zu gewährleisten, muss der Ableiter an die externe Erdung angeschlossen
werden.
Der integrierte Ableiter für DC-Hauptkabel lässt sich im Sunny String-Monitor überwachen.
4.6 LEDs auf der String-Monitor Unit
Auf der String-Monitor Unit sind die LEDs angebracht. An den LEDs können Sie die Status der Kommunikation, der
Spannungsversorgung oder der Ableiter ablesen.

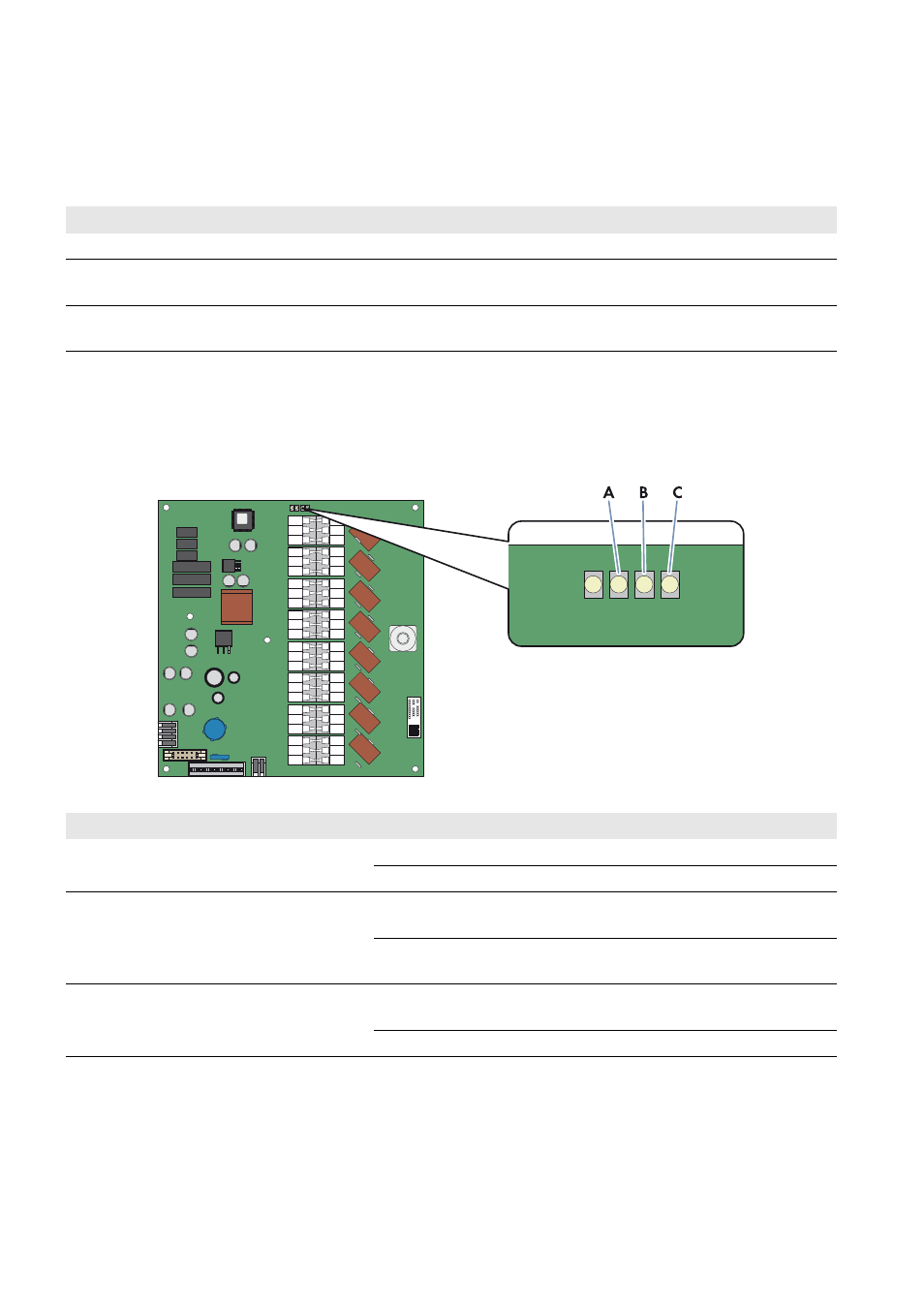

Abbildung 6: LEDs auf der String-Monitor Unit
4.7 Typenschild
Das Typenschild identifiziert den Sunny String-Monitor eindeutig. Am Sunny String-Monitor sind 2 Typenschilder
angebracht. Die Typenschilder befinden sich an der rechten Türinnenseite und auf der rechten Außenwand des
Sunny String-Monitors. Auf dem Typenschild finden Sie folgende Informationen:
• Gerätetyp und Variantenschlüssel
Zu schützende Komponenten SSMxx-21-BS SSMxx-21-BS-JP
DC-Hauptkabel des Sunny String-Monitors ✓ ✓
RS485-Schnittstelle und
RS485-Kommunikationsbus
✖ ✓
Spannungsversorgung des
Sunny String-Monitors
✖ ✓
Bezeichnung LED-Bezeichnung Zustand Erklärung
A DIN1 leuchtet grün Der Überspannungsableiter ist aktiv.
aus Der Überspannungsableiter hat ausgelöst.
B RS485 aus Über die RS485-Schnittstelle werden keine
Daten ausgetauscht.
leuchtet gelb Über die RS485-Schnittstelle werden
Daten gesendet.
C Error aus String-Monitor Unit funktioniert
ordnungsgemäß.
leuchtet rot String-Monitor Unit ist defekt.
