SMA Solar Technology AG 6 Elektrischer Anschluss
Installationsanleitung SSMxx-21-IA-BS-JP-de-20 33

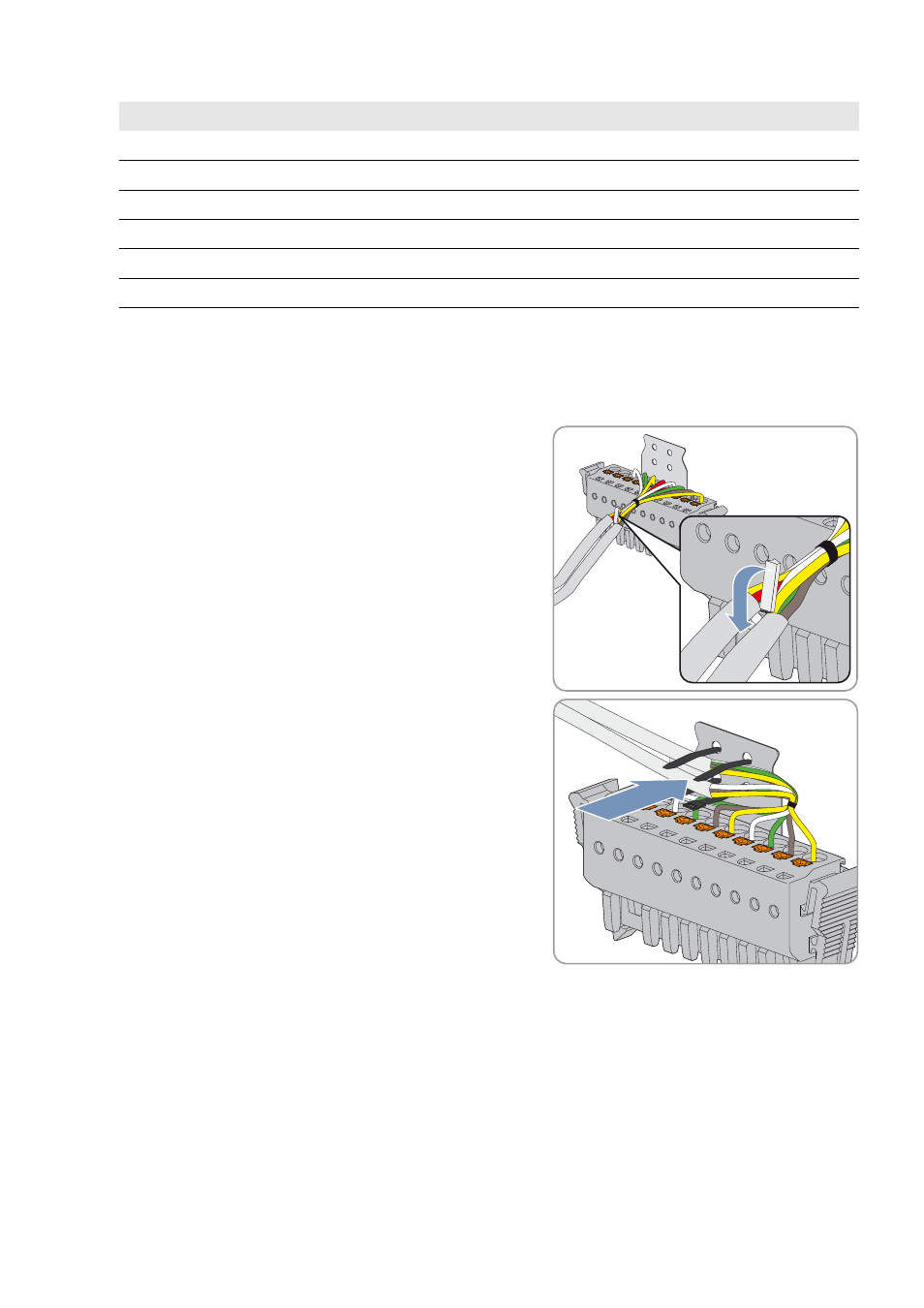

• Den Betätigungsdrücker loslassen.
• Sicherstellen, dass die Adern fest sitzen.
4. Die Adern der Datenkabel mit einem Kabelbinder bündeln.
5. Die Aderendhülse zwischen den Datenkabeln und dem
Steckverbinder platzieren.
6. Die Datenkabel mit 2 Kabelbindern am Steckverbinder befestigen.
Pin 3 RS485H gelb
Pin 4 +60V_EXT Aderpaar: grau/rosa
Pin 5 GND_EXT Aderpaar: weiß/braun
Pin 6 RS485L grün
Pin 7 RS485H gelb
Pin 8 +60V_EXT Aderpaar: grau/rosa
* Nach DIN EN 47100; die Farbe der Ader kann je nach Kabel variieren.
Klemme Signal Farbe der Ader*
