6.3 Übersicht des Anschlussbereichs
6.3.1 SSM8-21-BS / SSM16-21-BS
Die Ausstattung des Sunny String-Monitors ist abhängig von der Bestellvariante. In den Übersichtsgrafiken ist die
maximale Ausstattung des Sunny String-Monitors dargestellt.

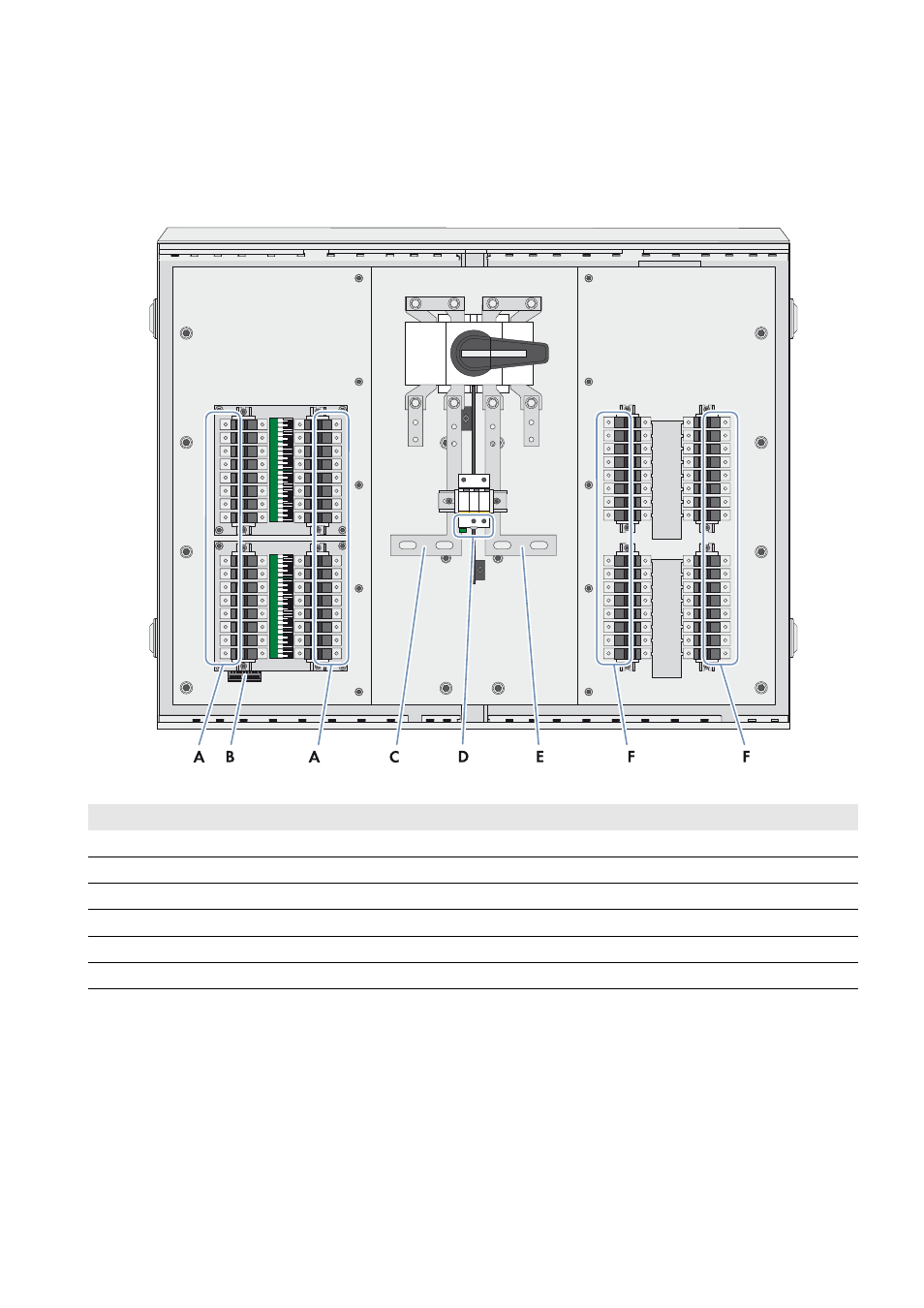

Abbildung 10: Anschlüsse (am Beispiel des SSM16-21-BS)
Position Bezeichnung
A Anschlüsse der String-Kabel, +Pol
B Anschluss der Datenkabel
C Anschluss des DC-Hauptkabels, +Pol
D Anschluss des Erdungskabels
E Anschluss des DC-Hauptkabels, ‒Pol
F Anschlüsse der String-Kabel, ‒Pol
