SMA SSM8-21-BS - Handbuch (Seite 39)

SMA Solar Technology AG 7 Inbetriebnahme
Installationsanleitung SSMxx-21-IA-BS-JP-de-20 39
7.2.2 Datenkabel terminieren
Jeweils der letzte Sunny String-Monitor eines Stranges und die Hubs im Sunny Central werden terminiert.
Die Sunny String-Monitore sind bei Auslieferung nicht terminiert. Dadurch ist eine freie Konfiguration vor Ort möglich. Die
Hubs im Sunny Central sind bei der Auslieferung terminiert.

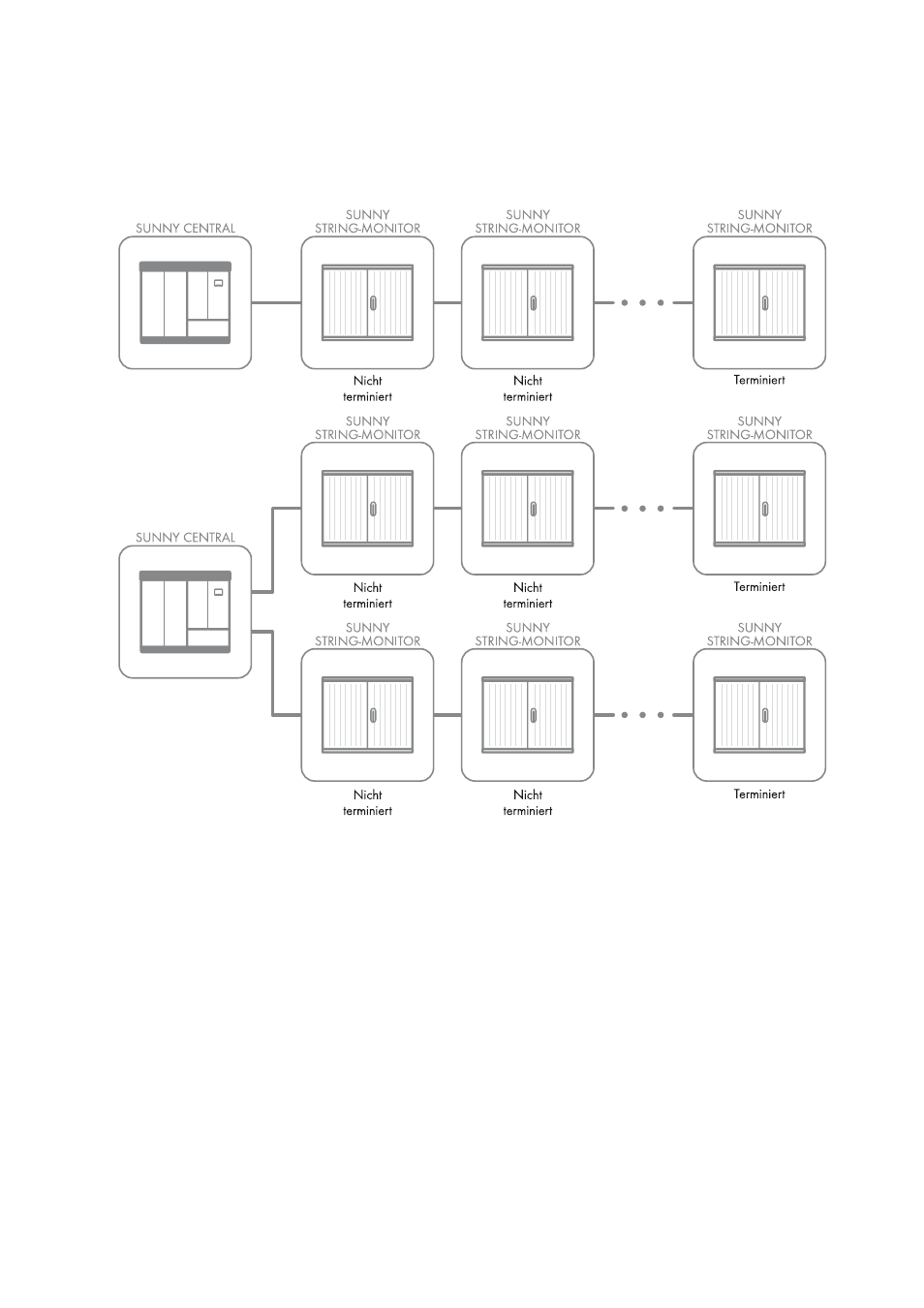

Abbildung 16: Terminierung der Sunny String-Monitore (Beispiel)
Voraussetzung:
☐ Alle Sunny String-Monitore eines Stranges sind an den RS485-Kommunikationsbus angeschlossen (siehe Kapitel 6.7
„Datenkabel anschließen“, Seite 31).
