SMA Solar Technology AG 6 Elektrischer Anschluss
Installationsanleitung SSMxx-21-IA-BS-JP-de-20 29
6.5.3 DC-Hauptkabel an Anschlussklemmen anschließen
Die Anschlussklemmen sind als Zubehör erhältlich.
Anschlussklemmen an die Sammelschiene montieren

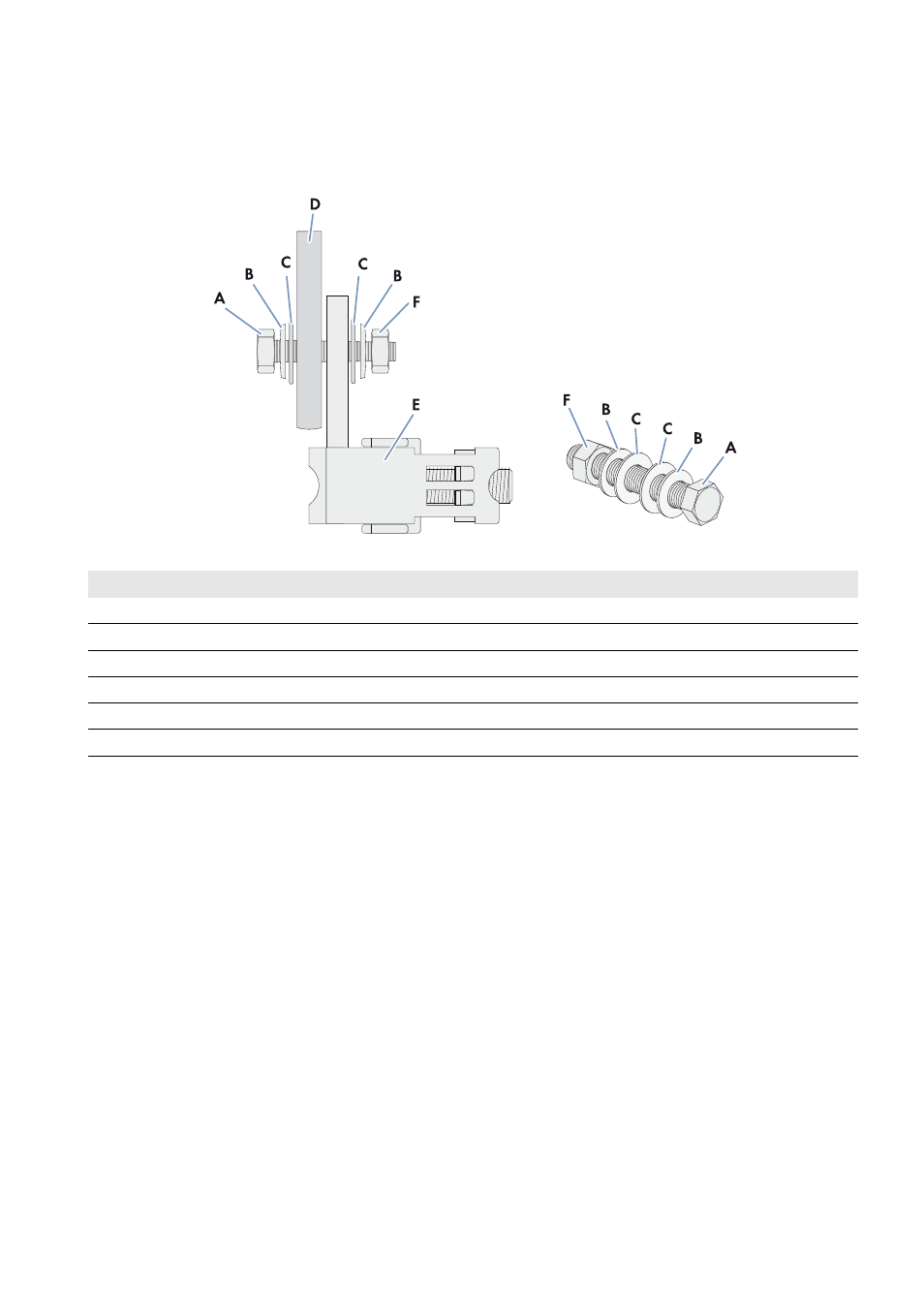

Abbildung 13: Anschluss der Klemmen an Sammelschienen
Zusätzlich benötigtes Material:
☐ Ethanolreiniger
☐ Sauberes Tuch
Vorgehen:
1. Kontaktflächen an der Schiene und Anschlussklemme mit einem sauberen Tuch und Ethanolreiniger säubern und
nach der Reinigung nicht mehr berühren.
2. Die Anschlussklemmen an die Schiene montieren (Drehmoment: 60 Nm). Dabei ausschließlich die mitgelieferten
Schrauben, Unterlegscheiben und Muttern verwenden und beachten, dass die Schraubenköpfe immer nach hinten
zeigen.
Kupferkabel an Anschlussklemmen anschließen
1. Die DC-Hauptkabel 35 mm abisolieren.
2. Die DC-Hauptkabel an die Anschlussklemmen anschließen:
• Den Gewindestift mit einem Innensechskant-Schlüssel aufdrehen.
• Die DC-Hauptkabel von unten in die Anschlussklemme einführen. Dabei auf korrekte Polarität achten.
• Den Gewindestift anziehen (Drehmoment: 32 Nm).
3. Sicherstellen, dass die DC-Hauptkabel fest sitzen.
Position Bezeichnung
A Schraube M12
B Spannscheibe
C Kotflügelscheibe
D Verzinnte Kupferschiene
E Anschlussklemme
F Mutter M12
