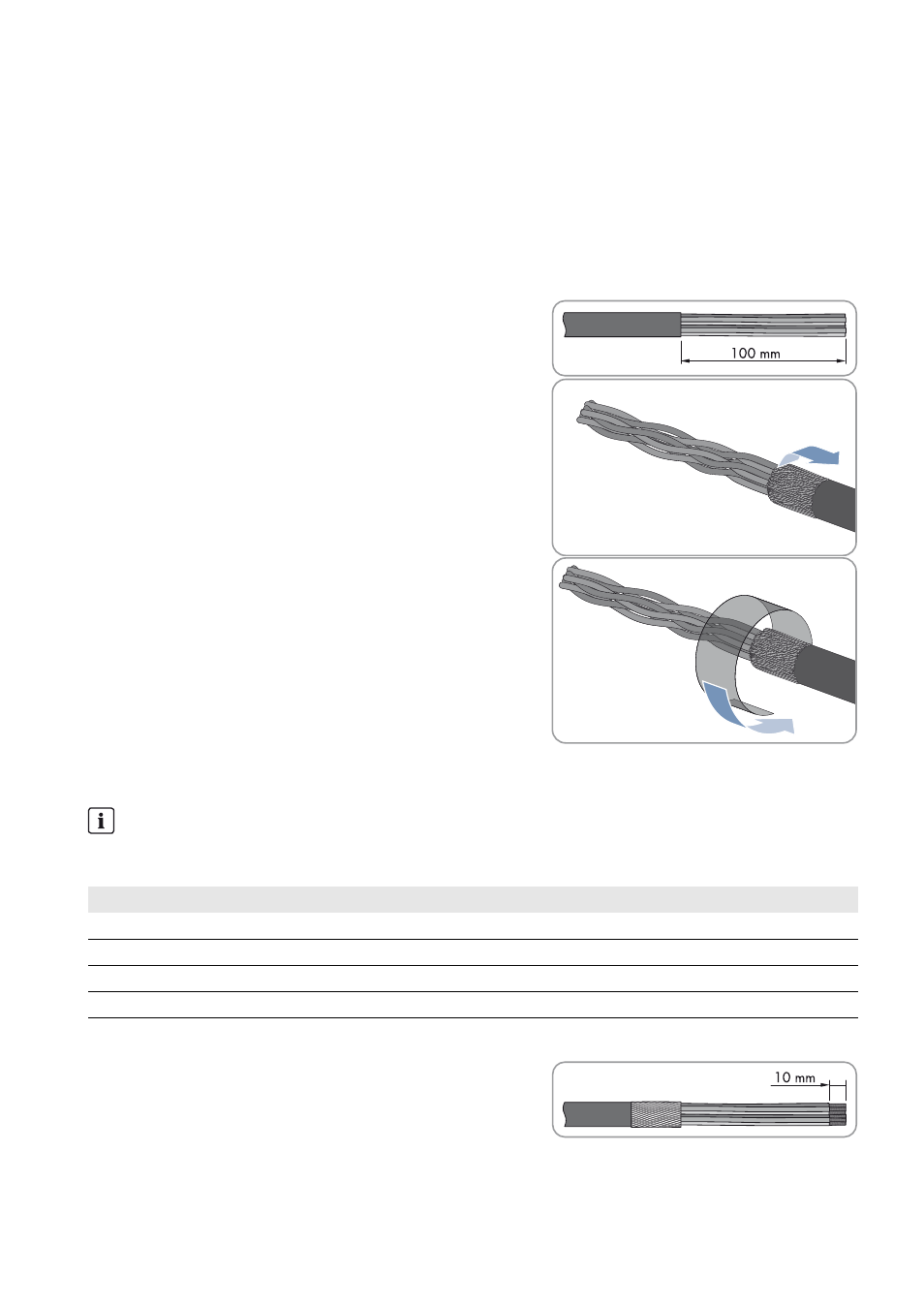

Die Datenkabel vorbereiten
Voraussetzung:
☐ Die Datenkabel müssen durch die Kabelverschraubungen in den Sunny String-Monitor eingeführt sein (siehe
Kapitel 6.2, Seite 23).
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten):
☐ Leitfähige Klebefolie
Vorgehen:
1. Die Datenkabel 100 mm abmanteln.
2. Den Kabelschirm der Datenkabel auf den Kabelmantel
umschlagen.
3. Den Kabelschirm mit der leitfähigen Klebefolie umkleben.
Die Datenkabel an die Steckverbinder anschließen
Belegung der Pins im Steckverbinder
Vorgehen:
1. Die Adern der Datenkabel 10 mm abisolieren.
2. Die Steckverbinder der Kundenanschlüsse -X712 und -X713 entnehmen.
Spannungsversorgung der Sunny String-Monitore
Um Spannungsfälle zwischen den einzelnen Sunny String-Monitoren zu minimieren, müssen die Pins der
Spannungsversorgung mit jeweils einem Aderpaar belegt werden.
Pin Belegung
1 GND_EXT
2 RS485L
3 RS485H
4 +60V_EXT
