6 Elektrischer Anschluss SMA Solar Technology AG
24 SSMxx-21-IA-BS-JP-de-20 Installationsanleitung
Vorgehen:
1. Die entsprechenden Membranen durchstoßen.
2. Die String-Kabel durch die Membranen hindurch schieben.
3. Die String-Kabel ablängen.
Die Kabel durch die Kabelverschraubungen mit ausschneidbaren Dichtungsringen führen
Jedes Kabel nach folgendem Vorgehen durch die Kabelverschraubungen führen.
Vorgehen:
1. Den Dichtstopfen aus der Kabelverschraubung entnehmen.
2. Den Dichtstopfen dem Durchmesser des einzuführenden Kabels anpassen. Dafür die benötigte Anzahl an
Dichtungsringen aus dem Zentrum des Dichtstopfens ausschneiden.

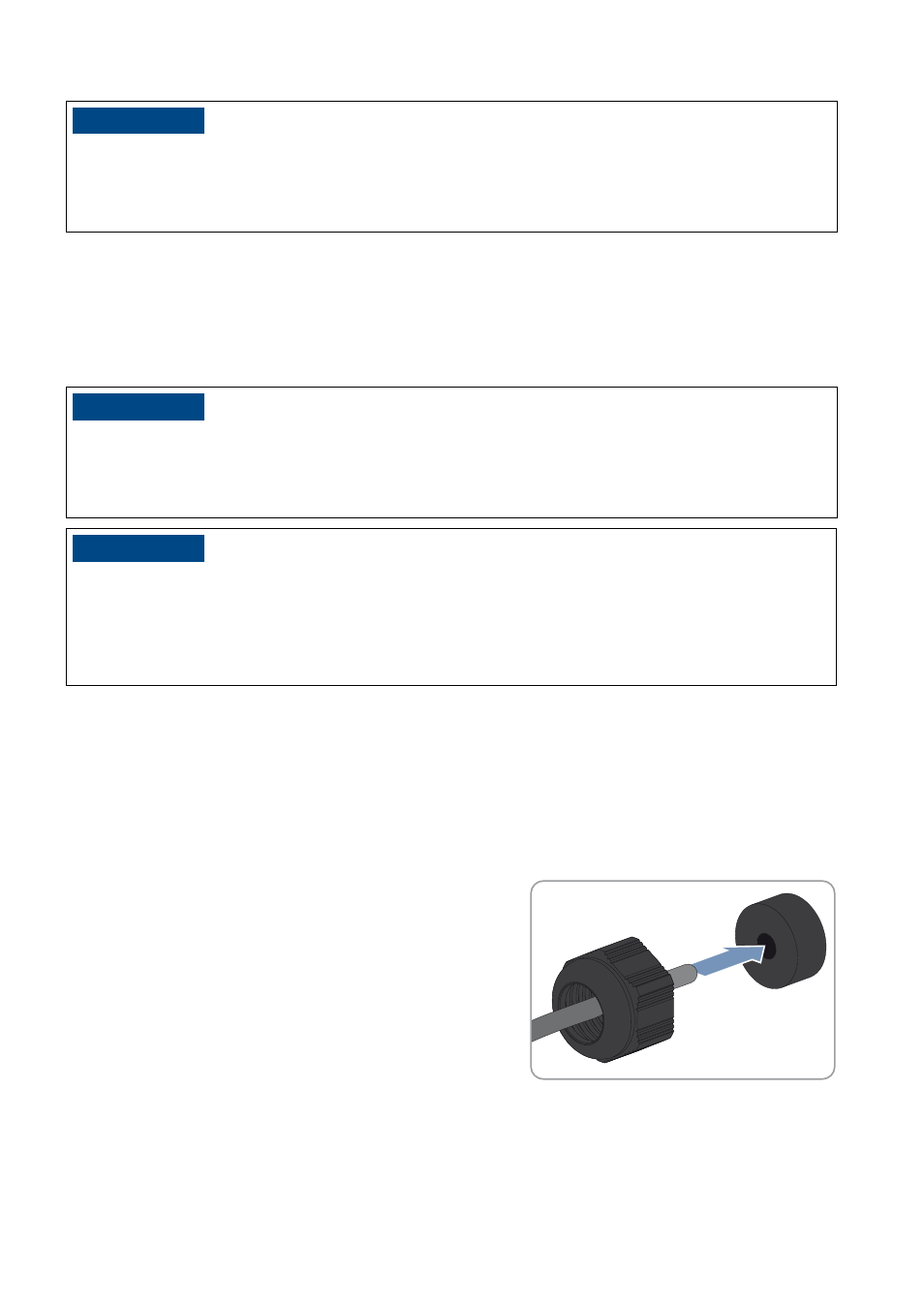

3. Das Kabel durch die Überwurfmutter der Kabelverschraubung führen. Dabei darauf achten, dass die
Überwurfmutter mit dem Gewinde nach oben zeigt.
4. Das Kabel durch den Dichtstopfen führen.
5. Den Dichtstopfen mit dem Kabel in die Kabelverschraubung einsetzen.
6. Das Kabel ablängen.
7. Die Kabelverschraubung fest anziehen (Drehmoment: 5 Nm).
"$)56/(
Beschädigung des Sunny String-Monitors durch eindringende Feuchtigkeit
Durch unnötige Löcher in den Membranen der Kabeldurchführungsplatte kann Feuchtigkeit in den Sunny String-Monitor
eindringen.
• In der Kabeldurchführungsplatte nur so viele Membranen durchstoßen, wie viele Kabel Sie durchführen.
"$)56/(
Beschädigung des Sunny String-Monitors durch eindringende Feuchtigkeit
Durch undichte Kabelverschraubungen kann Feuchtigkeit in den Sunny String-Monitor eindringen.
• Im Dichtstopfen der Kabelverschraubungen mit ausschneidbaren Dichtungsringen nur die Anzahl an
Dichtungsringen entfernen, die dem Kabeldurchmesser entspricht.
"$)56/(
Beschädigung der Kabelverschraubung für DC-Hauptkabel durch falsch eingeführte Kabel
Die DC-Hauptkabel müssen gerade durch die Kabelverschraubung durchgeführt werden. Die Querbelastung der
Kabelverschraubung durch schief eingeführte Kabel kann zur Beschädigung der Kabelverschraubung und der
Bodenplatte des Sunny String-Monitors führen.
• Sicherstellen, dass die DC-Hauptkabel gerade durch die Kabelverschraubung durchgeführt werden.
