SMA Solar Technology AG 5 Montage
Installationsanleitung SSMxx-21-IA-BS-JP-de-20 19
5.1.2 Sunny String-Monitor montieren
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten):
• 4 Schrauben M8. Bei der Wahl der Schrauben die Wandbeschaffenheit beachten.
• 4 Unterlegscheiben
• Bei Bedarf 4 Dübel. Bei der Wahl der Dübel die Wandbeschaffenheit beachten.

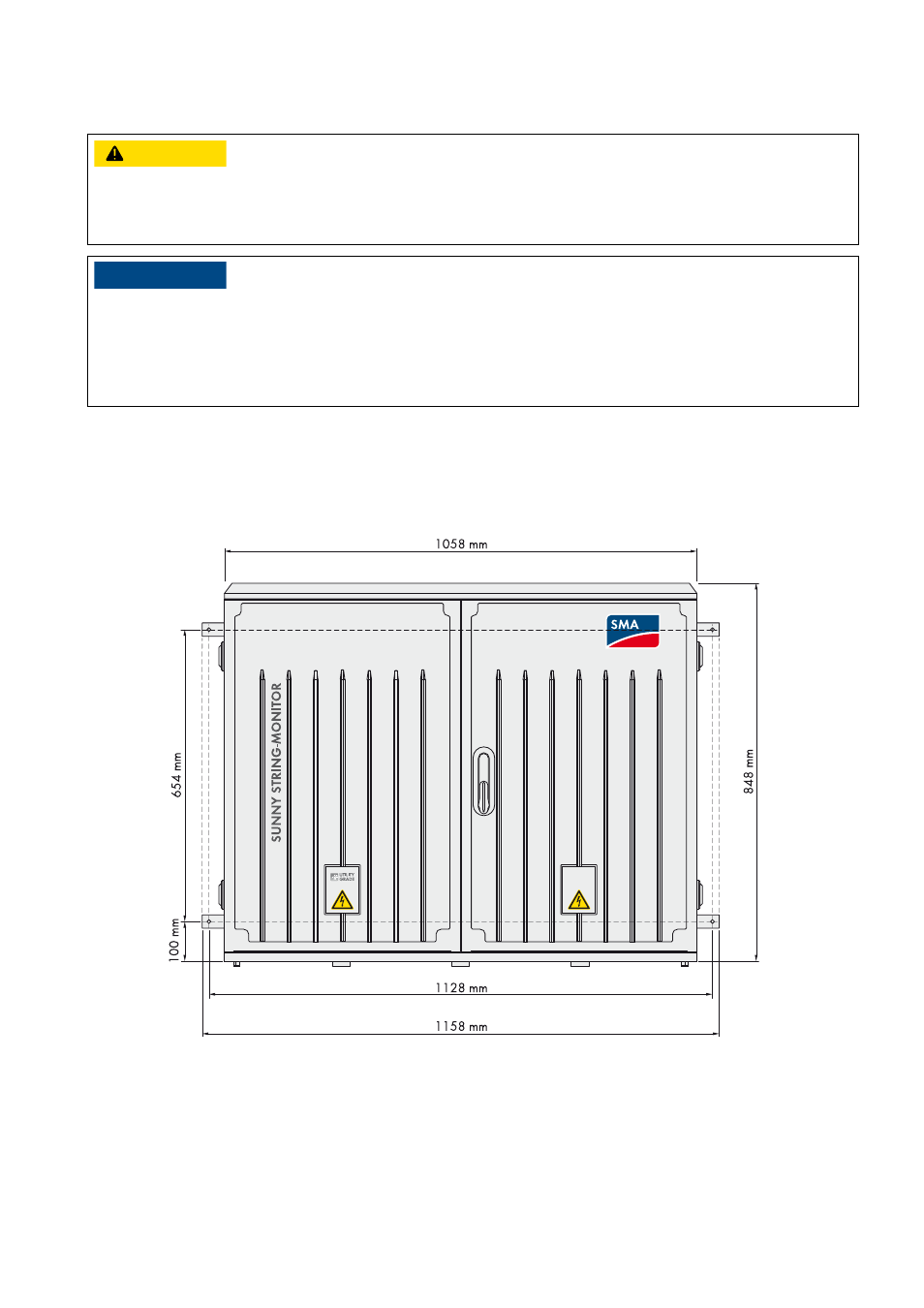

Abbildung 7: Abmessungen des Sunny String-Monitors
9256,&+7
Quetschgefahr durch Herunterfallen des Sunny String-Monitors
• Bei der Montage das Gewicht des Sunny String-Monitors von bis zu 70 kg beachten.
• Für die Montage des Sunny String-Monitors 2 Personen vorsehen.
"$)56/(
Beschädigung der Kabelverschraubungen und Steckverbindungen durch unsachgemäßen Transport und
Montage
Kabelverschraubungen und Steckverbindungen stehen aus dem Gehäuse hervor.
• Bei Transport und Montage darauf achten, dass die Kabelverschraubungen und Steckverbindungen nicht
beschädigt werden.
