SMA Solar Technology AG 6 Elektrischer Anschluss
Installationsanleitung SSMxx-21-IA-BS-JP-de-20 31
3. Sicherstellen, dass das Erdungskabel fest sitzt.
4. Das Erdungskabel in der Nähe des Sunny String-Monitors erden, zum Beispiel mit einem Erdungsstab.
6.6.2 Erdungskabel im SSMxx21-BS-JP anschließen
Im Gerätetyp SSMxx-21-BS-JP ist zusätzlich ein Überspannungsableiter für die RS485-Kommunikation vorhanden. Um
die Funktion der Überspannungsableiter zu gewährleisten, müssen die Ableiter an die externe Erdung angeschlossen
werden.
Kabelanforderung:
☐ Leiterquerschnitt: 16 mm 2 … 35 mm 2
Voraussetzung:
☐ Das Erdungskabel muss durch die Kabelverschraubung in den Sunny String-Monitor eingeführt sein (siehe
Kapitel 6.2, Seite 23).
Vorgehen:
1. Das Erdungskabel 16 mm abisolieren.
2. Das Erdungskabel an die Schraubklemme -X100 anschließen (Drehmoment: 3,2 Nm).
3. Sicherstellen, dass das Erdungskabel fest sitzt.
4. Die Kabelverschraubung des Erdungskabels festschrauben.
5. Das Erdungskabel in der Nähe des Sunny String-Monitors erden, z. B. mit einem Erdungsstab.
6.7 Datenkabel anschließen
6.7.1 Kabelanforderungen
Voraussetzung:
☐ Die Spannungsversorgung und der Kommunikationsanschluss müssen in einem Kabel geführt werden.
Für eine optimierte Spannungsversorgung empfiehlt SMA Solar Technology AG, in einer Klemme für die
Spannungsversorgung 2 Adern mit dem Querschnitt von je 0,5 mm 2 anzuschließen. Genauso können Sie 2 Adern in
einer Klemme für das Signal GND_EXT anschließen.
Empfohlener Kabeltyp ist Li2YCYv (TP) 4x2x0,5 mm
2
.
6.7.2 Datenkabel im SSMxx-21-BS anschließen
Die Sunny String-Monitore müssen an den RS485-Kommunikationsbus angeschlossen werden. An jedem
Sunny String‑Monitor werden somit 2 Datenkabel angeschlossen. Am letzten Sunny String‑Monitor wird nur
1 Datenkabel angeschlossen und terminiert.

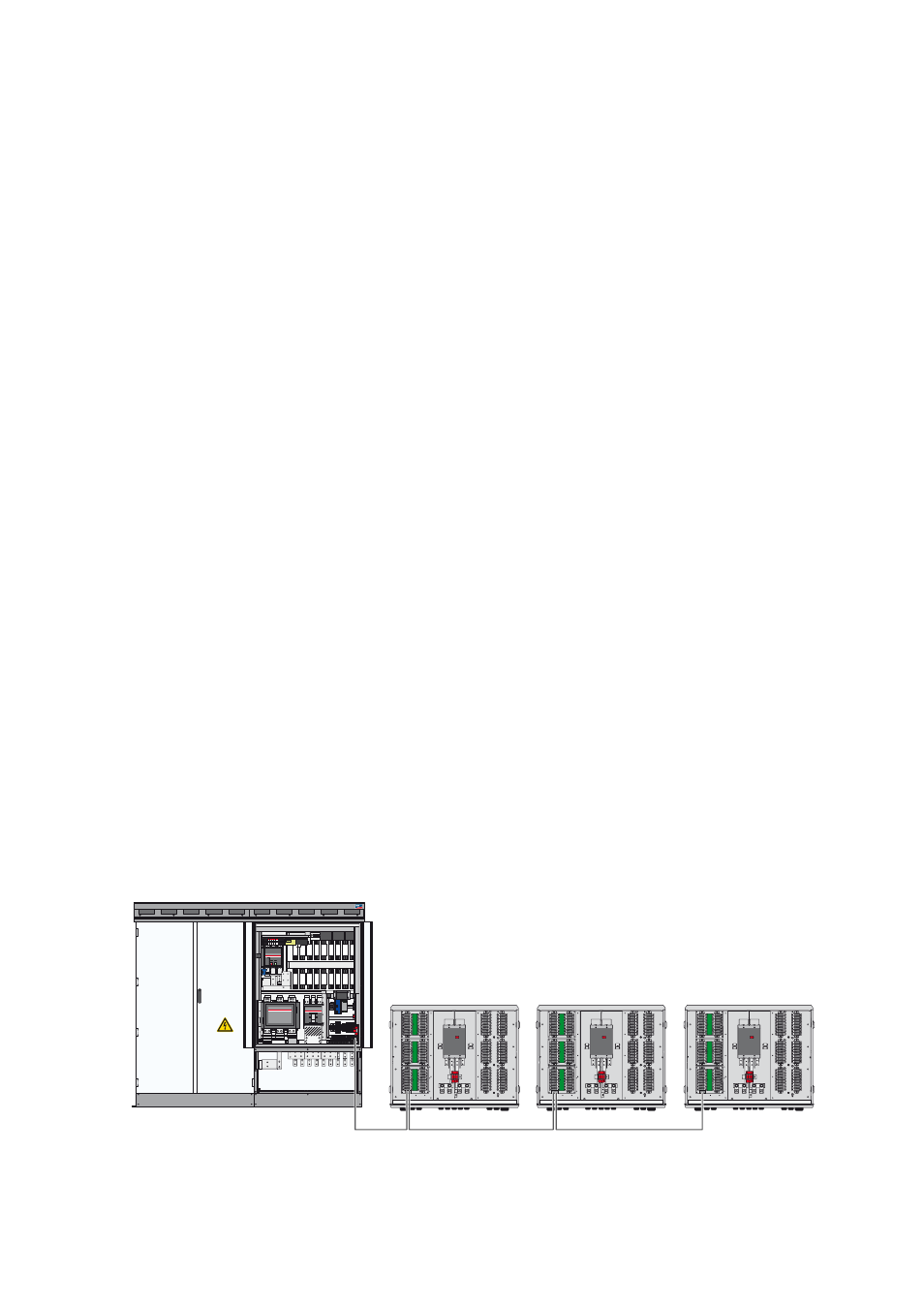

Abbildung 14: Anschluss der Sunny String-Monitore an den RS485-Kommunikationsbus (Beispiel)
