Theoretische Grundlagen für die Installation
Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten
Die Lüftungsöffnung braucht nicht direkt an den Ofen
angeschlossen zu werden (direkter Anschluss nach außen),
aber durch den vorgenannten Querschnitt muss eine
Luftzufuhr von 50 cm3/h gewährleistet sein.
Siehe Norm UNI 10683 REV.
2.5. ANSCHLUSS DES RAUCHGASROHRS
Sich vor der Ausführung der Durchgangsöffnung für das Rauchgasrohr
vergewissern, ob brennbares Material vorhanden ist Wenn die Öffnung
durch eine Holzwand oder durch anderes thermolabiles Material geht,
MUSS DER INSTALLATEUR zu erst den entsprechenden
Wandanschluss benutzen (Mindestdurchm. 13 cm) und das
Heizofenrohr, das die Wand durchquert mit geeignetem Isoliermaterial
dämmen (Stärke 1,3 — 5 cm mit einer Wärmeleitfähigkeit von min.
0,07 W/m°K).
Das Gleiche gilt, wenn das Ofenrohr durch vertikale oder horizontale
Abschnitte führt und zwar immer in der Nähe einer leicht
entflammbaren Wand (min. 20 cm).
Alternativ kann ein industriell isoliertes Rohr verwendet werden, das
auch auf der Außenseite des Gebäudes zur Vermeidung von
Kondensatbildung angebracht werden kann.
Die Brennkammer arbeitet mit Unterdruck. Die Rauchgasableitung weist
ebenfalls Unterdruck auf, wenn sie an einen effizienten und
vorschriftsmäßigen Rauchfang angeschlossen wird.
Es müssen immer Rohre und Anschlussstücke mit
garantiert hermetischen Dichtungen verwendet
werden.
Alle Abschnitte der Rauchgasableitung müssen für die
regelmäßigen Reinigungsarbeiten problemlos überprüft und
entfernt werden können (T-Stücke zur Inspektion).
Den Heizofen unter Befolgung der zuvor angeführten Vorschriften und
Vorsichtsmaßnahmen aufstellen.
WICHTIG!
Alle Richtungswechsel mit 90° des Rauchabzugskanals
sollten mit einem “T”-Stück f2r die Inspektion
versehen sein. (siehe Zubehör Pelletheizofen)
Es ist strikt verboten, am Ende des Rauchgasrohrs ein
Gitter einzubauen, da dieses den Heizofenbetrieb
beeinträchtigen könnte.
FÜR DEN ANSCHLUSS AN DEN RAUCHFANG DÜRFEN
NICHT MEHR ALS 2-3 m. HORIZONTALE
ROHRLEITUNG UND NICHT MEHR ALS 3 90° - KURVEN
VERWENDET WERDEN.
AUSSERDEM SOLLTEN 6 METER LÄNGE MIT EINEM
ROHR Ø 80 mm NICHT ÜBERSCHRITTEN WERDEN

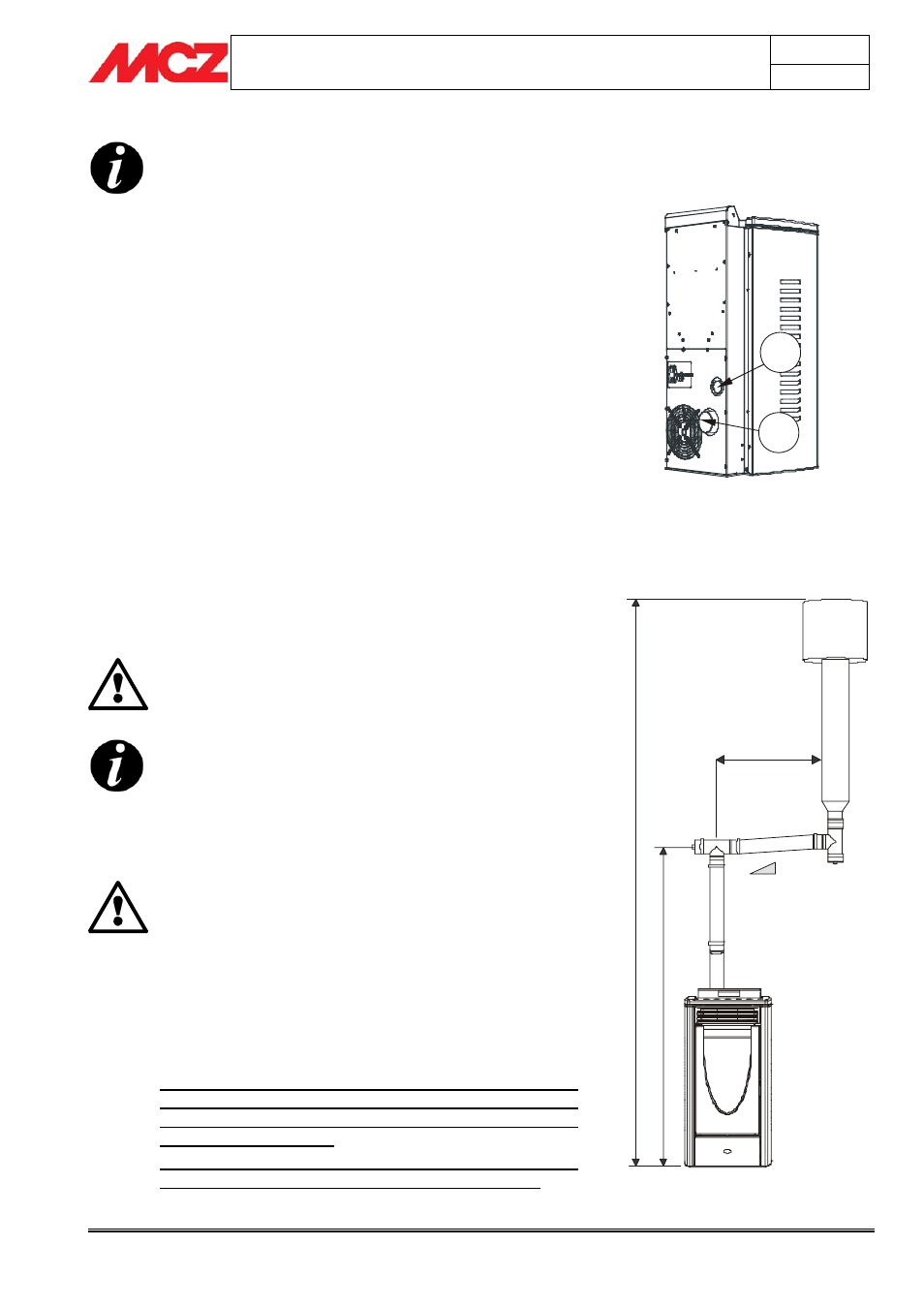

Installationsbeispiel eines Pelletheizofens
Rückansicht eines Pelletheizofens
1) Eintritt Verbrennungsluft
2) Rauchaustritt
1
2
3-5 %
2 - 3 mt. MAX
H
>
4
m
t.
H
>
1
,5
m
t.
