PELLETHEIZÖFEN Kapitel 4
INSTALLATIONS- UND GEBRAUCHSANLEITUNG Seite
28
Arbeitsweise Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten
ZEICHENERKLÄRUNG
A. Display mit drei Ziffern, das außer der Kodenummer einer
Betriebsstörung noch eine Reihe an Informationen über den
Heizofen anzeigt.
B. GRÜNE Led, sie zeigt an:
• AUS = Heizofen ausgeschalten
• EINGESCHALTEN UND BLINKT = Heizofen in
Einschaltphase
• FIX EINGESCHALTEN= Heizofen eingeschalten
C. ROTE Led, sie zeigt an:
• AUS = Heizofen eingeschalten
• EINGESCHALTEN MIT LANGSAMEM BLINKEN = Heizofen
schaltet sich aus
• EINGESCHALTEN MIT SCHNELLEM BLINKEN = Heizofen
im Alarmzustand (für die ersten 10 Minuten ertönt ein
Piepton)
• FIX EINGESCHALTEN= Heizofen ausgeschalten
D. Wahlschalter mit drei Stellungen für die Funktionen
• OFF = Manuelles Ausschalten des Heizofens ohne
Fernbedienung
• REMOTE = Heizofen nur durch Fernbedienung steuerbar
• ON = Manuelles Einschalten des Heizofens ohne
Fernbedienung
E. Wahlschalter mit drei Stellungen für die Leistungsstufen
• MIN = Wahlschalter für den Heizofenbetrieb in MINDEST-
Leistung ohne Fernbedienung und mit Wahlschalter 4 auf
ON
• MED = Wahlschalter für den Heizofenbetrieb in
MITTLERER Leistung ohne Fernbedienung und mit
Wahlschalter auf ON
• MAX = Wahlschalter für den Heizofenbetrieb in
MAXIMALER Leistung ohne Fernbedienung und mit
Wahlschalter auf ON
F. Taste für die Diagnose des Betriebszustandes des Heizofens
G. Taste zur Herstellung der Verbindung des Heizofens mit einer
neuen Fernbedienung (durch eine nachstehend beschriebene
Vorgangsweise)
DAMIT DER HEIZOFEN ÜBER DIE
FERNBEDIENUNG FUNKTIONIERT, MUSS
DER WAHLSCHALTER “D” AUF “REMOTE”
GESTELLT SEIN.

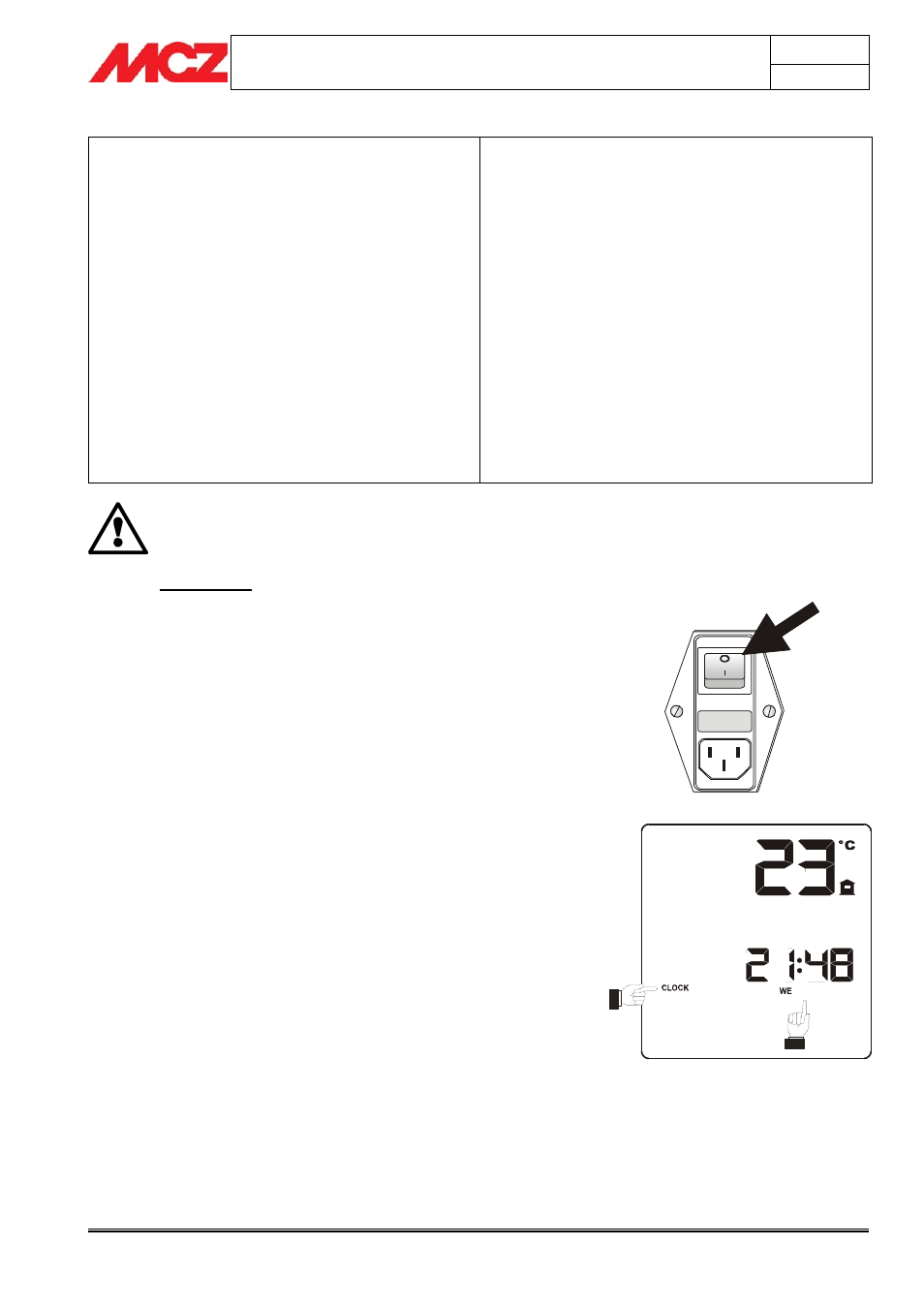

4.6. EINSTELLUNGEN VOR DER ERSTEN ZÜNDUNG
Wenn das Stromkabel im hinteren Teil des Heizofens angeschlossen ist,
den Schalter, der sich ebenfalls hinten befindet, auf die Stellung (I)
drehen.
Die Leuchttaste schaltet sich ein und auch die Led C der Notfall-
Bedienblende beginnt rot zu leuchten(FESTES LICHT).
4.6.1. Einstellung der genauen Uhrzeit und des
aktuellen Wochentages
Durch gleichzeitiges Drücken der Tasten Nr.4 und Nr. 6 der
Fernbedienung für 5 Sekunden bei eingeschaltetem Heizofen, hat man
Zugriff zum Menü der Einstellung der Uhrzeit und des Wochentages.
Sobald auf dem Display die Schrift “CLOCK” erscheint, kann über die
Taste Nr.5 die aktuelle Stunde eingestellt und mit der Taste Nr. 6
bestätigt werden, anschließend die Minuten, die ebenfalls mit der Taste
Nr.6 bestätigt werden und zum Schluss den Tag. Zum Schluss nochmals
die Taste Nr.6 drücken, um alles zu bestätigen und das Menü verlassen.
Aus allgemein verständlichen Gründen sind die Wochentage mit
Abkürzungen in Englisch wie folgt angegeben:
MO = Monday Î Montag
TU = Tuesday Î Dienstag
WE = Wednesday Î Mittwoch
TH = Tuesday Î Donnerstag
FR = Friday Î Freitag
SA = Saturday Î Samstag
SU = Sunday Î Sonntag
