PELLETHEIZÖFEN Kapitel 3
INSTALLATIONS- UND GEBRAUCHSANLEITUNG Seite
20
Installation und Montage Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten
K
L
H
G

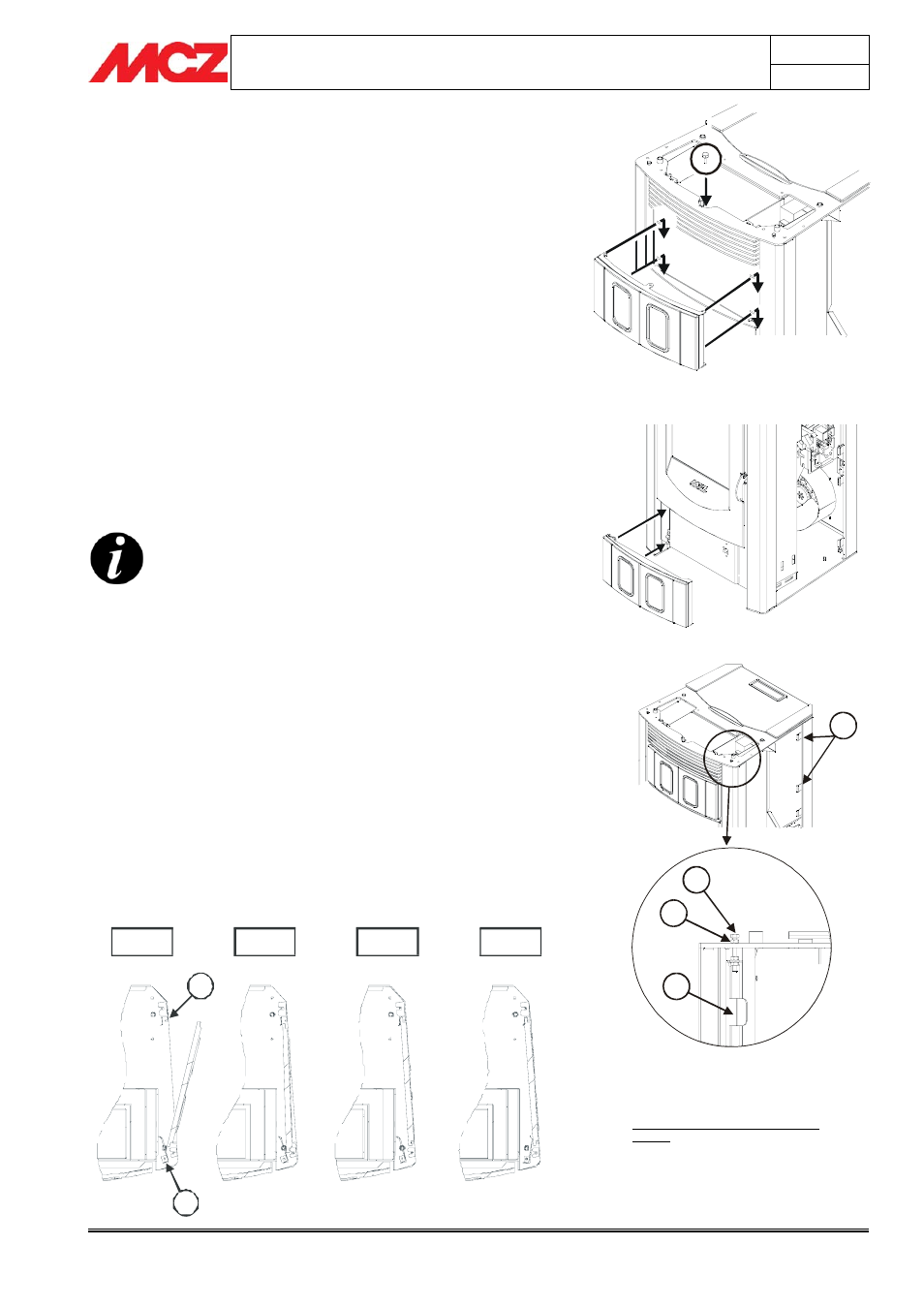

3.4. MONTAGE DER KERAMIKVERKLEIDUNG FÜR
POLAR UND NOVA
3.4.1. Montage des oberen Paneels
Das Paneel nehmen und so einsetzen, dass die seitlichen Halterungen
sich in die Rillen auf der oberen Seite des Rahmens inserieren. Nach
dem Einsetzen nach unten drücken und das Ganze mit der
beiliegenden, selbstschneidenden Gewindeschraube blockieren.
Abbildung 7
3.4.2. Montage des unteren Paneels
Die zwei vormontierten Muttern im unteren Teil des Rahmens, seitlich
von der Tür des Aschenkastens entfernen. Das untere Paneel nehmen,
das Scharnier öffnen und es mit den zwei Schrauben, von denen zuvor
die Muttern entfernt wurden, befestigen. Die Nivellierung des Paneels
prüfen und die Muttern festdrehen. Abbildung 8
3.4.3. Montage der seitlichen Fliesen
DIE MONTAGE DER FLIESEN MUSS IMMER UNTEN
BEGINNEN.
1. Die Schraube K so drehen, dass die Stange H mit dem Korpus
in Berührung kommt. Die Fliese zu erst von der Stangenseite H
einsetzen und danach die Gegenseite in den Sitz auf den festen
Halterungen G einfügen. Abbildung 10 - Phase 1
2. Die Fliese nach aussen drehen, so dass die noch freie
Vorderkante auf der Montageleiste zu liegen kommt. Abbildung
10 - Phase 2
3. Die Punkte1-2-3 mit allen Fliesen der Aussenseite wiederholen.
Abbildung 10 - Phase 3
4. Die Schraube K so drehen, dass die verbundene Stange H die
Fliesen in Richtung Montageleiste schiebt. Mit Hilfe eines
zusätzlichen Schlüssels, die Mutter L festziehen und das System
dauerhaft blockieren. Abbildung 10 - Phase 4
5. Die beschriebenen Schritte auf der anderen Aussenseite
wiederholen.
Schritt 1
H
G
Sch ritt 2 Sch ritt 3 Schritt 4
Zeichenerklärung Abbildung 9
und 10
G - Hintere feste Halterungen
H - Vordere Arretierstange
L - Feststellmutter
K - Feststellschraube
Abbildung 7 – Montage vorderes, oberes Paneel
Abbildung 8 – Montage unteres, vorderes Paneel
Abbildung 9 – Seitenansicht des
Befestigungssystems der seitlichen Keramikfliesen
Abbildung 10 – Das Befestigungssystem der
seitlichen Kermikfliesen von oben gesehen
