INSTALLATIONS- UND GEBRAUCHSANLEITUNG

Kapitel 4

S.

15

Installation und montage

Technischer Service - Alle Rechte sind der Fa. MCZ Group S.p.A. vorbehalten - - Vervielfältigung verboten

ZWANGSKONVEKTION (COMFORT AIR VF) unter Verwendung

eines Bausatzes zur Zwangsventilation.

4.2.1. Natürliche Konvention (Comfort air VN)

Bei Verwendung dieses Systems muss der Installateur dafür sorgen,

dass für den Eintritt der Verbrennungsluft eine Verbindung mit dem

Außenbereich (B) hergestellt wird (Abb.1/2) , und eine Lüftungsklappe

(A) für den Eintritt der Lüftungsfrischluft innerhalb der Verkleidung.
Zur Kanalisierung der Warmluft C ist es notwendig, die flexiblen Rohre

Ø 150 mm (Zubehör) mit den dafür vorgesehenen Flanschen am

oberen Teil des Heizkamins zu verbinden.

ACHTUNG!
MCZ EMPFIEHLT FÜR EINEN EINWANDFREIEN

BETRIEB NACHDRÜCKLICH, DIE

VERBRENNUNGSLUFTKLAPPE Ø100 DIREKT AN EINE

AUßENLUFTKLAPPE ANZUSCHLIEßEN.

4.2.2. Zwangskonvektion (Comfort air VF)

Auch in diesem Fall ist es erforderlich den Kompakt-Heizkamin mit

einem Rohr Ø 100 (Zubehör) an eine Außenluftklappe (B)

anzuschließen, wozu der auf der Rückseite des Heizkamins befindliche

Flansch genutzt wird. (Abbildung 1/3). Ist der direkte Anschluss an die

Luftklappe nicht möglich, sollte der Flansch zumindest außerhalb der

Verkleidung angeschlossen werden.
Diese Vorgehensweise ist erforderlich, um einen einwandfreien

Betrieb des BAUSATZES COMFORT AIR ZU gewährleisten. Ist

der Verbrennungslufteintritt nicht direkt an eine Außenluftklappe

angeschlossen (B), muss eine Luftklappe (A) mit einer freien

Durchflussfläche von mindestens 150 cm

2

vorgesehen werden, damit

natürliche Frischluft in den Installationsraum einfließen kann (am

besten innerhalb der Verkleidung).
Für die Kanalisierung der Warmluft ist es notwendig an den oberen

Anschlüssen des Heizkamins einen Reduktionsflansch Ø 100

anzubringen. Auf die Flansche werden dann flexible Rohre Ø 100 an

den Auslässen COMFORT AIR (C) aufgesetzt.
Gehen Sie weiter gemäß den Angaben im

Abschnitt 5.3 “Installation des

Bausatzes Comfort air" vor.

ACHTUNG!
MCZ EMPFIEHLT FÜR EINEN EINWANDFREIEN

BETRIEB NACHDRÜCKLICH, DIE

VERBRENNUNGSLUFTKLAPPE Ø100 DIREKT AN EINE

AUßENLUFTKLAPPE ANZUSCHLIEßEN ODER

ZUMINDEST DAFÜR ZU SORGEN, DASS SIE DIE LUFT

AUßERHALB DER VERKLEIDUNG ENTNIMMT.

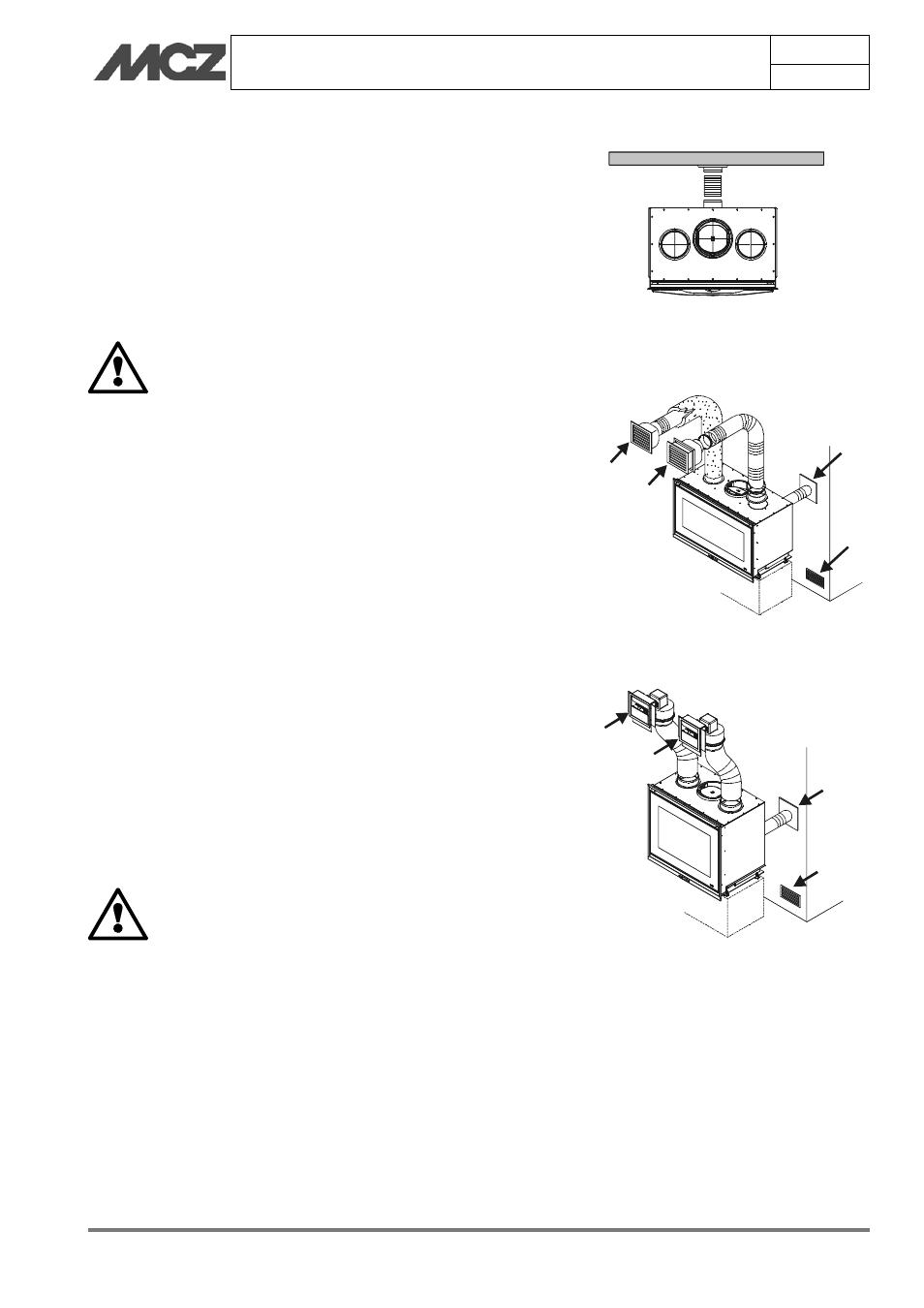

Abbildung 1 – Grundriss: Eintritt

Verbrennungsluft

A

B

C

C

B

A

C

C

Abbildung 2 – Natürliche Konvektion

Abbildung 3 – Zwangslüftung
