INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 4
S.
20
Installation und montage
Technischer Service - Alle Rechte sind der Fa. MCZ Group S.p.A. vorbehalten - - Vervielfältigung verboten
4.6.
ANSCHLUSS FÜR RAUCHFANG
Es wird empfohlen, den Heizkamin mit Leitungen und Bögen aus
Aluminiumstahl an den Rauchfang anzuschließen, die geg enüber den
hohen, in diesem Bereich erreichten Temperaturen und der Korrosion des
Rauchs widerstandsfähig sind. Diese Anschlüsse sind auf Anfrage in
verschiedenen Größen (siehe unsere Preisliste) erhältlich und vereinfachen
den Einbau, da die Montage durch Ineinanderschieben erfolgen kann.
(Abb.9)
Eventuelle Vergrößerungen des Anschlussquerschnitts
müssen direkt oberhalb der Kappe des Kamins und
nicht entlang des Rauchfangs ausgeführt werden.
Nach Beendigung der Installation muss der
Anschluss des Rauchfangs unbedingt mit
Keramikfasermatten oder mindestens gegenüber
600°C hitzebeständigem Material gedämmt werden.
4.7. MONTAGE VON VERKLEIDUNG UND GEGENHAUBE
LESEN SIE VOR JEGLICHEN ARBEITEN ZUR
VERKLEIDUNG DES HEIZKAMINS DAS KAPITEL 6.2
“BETRIEBSPROBE”.
Der Heizkamin und die Elemente der Verkleidung müssen miteinander
befestigt sein, OHNE DIE STAHLKONSTRUKTION ZU BERÜHREN.
Dadurch wird eine Wärmeübertragung auf den Marmor und / oder Stein
vermieden und die normale Wärmedehnung ermöglicht; darauf achten,
dass Innenausstattungen aus Holz, wie Balken oder Wandborde,
angemessen isoliert sind. (Abbildung 10)
Vor allem müssen eventuelle Wandborde mit einem Abstand von
mindestens 30 cm vom oberen Teil des Gerätes angebracht werden.
Es wird empfohlen, die Gegenkappe aus feuerfestem Gipskarton
mit einer Dicke von 15/20mm und selbsttragendem Rahmen aus
verzinktem Profil auszuführen, damit diese nicht auf den Bauteilen der
Verkleidung (Holzbalken und Querbalken aus Marmor) lastet, die keine
tragende Konstruktion bilden, sowie mühelos bei Störungen und /
oder zukünftigen Wartungsarbeiten eingegriffen werden kann.
Führen Sie die trockene Montage der Brennebene der Verkleidung
mit einer Öffnung von 1 cm zwischen Heizkamin und Brennebene
zum Erstellen der Isolierung aus.
4.8. ISOLIERUNG DER HOLZBALKEN
Der Holzbalken muss mit angemessener Isolierung von den heißen
Teilen entworfen werden, um der Gefahr eines Brandes oder der
Beschädigung der Verkleidung vorzubeugen
(Abbildung 10).

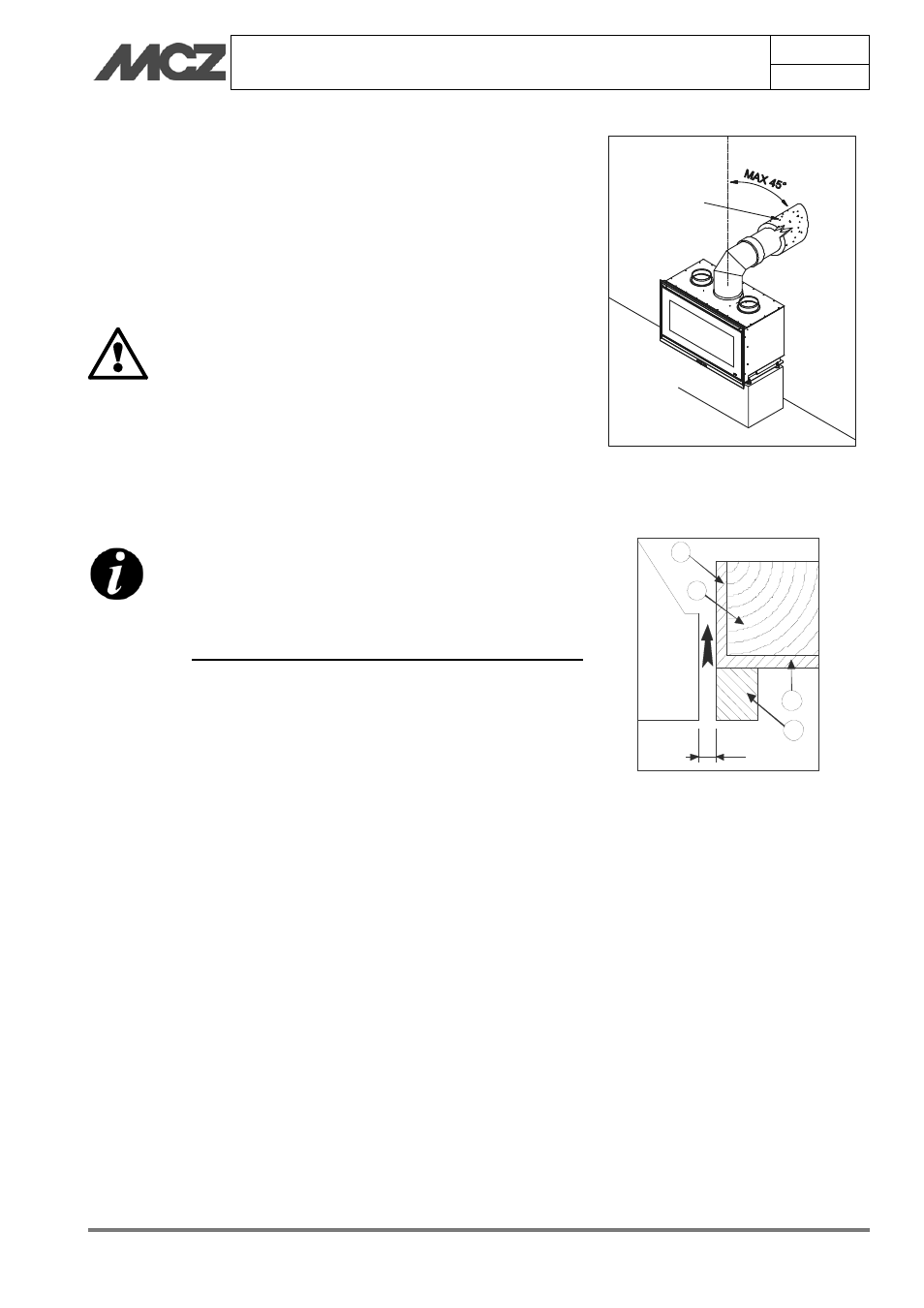

Abbildung 9 – Anschluss für rauchfang
1
1
2
3
10
WÄRMEDÄMMUNG BALKEN
1.
Aufgebrachter oder aufzubringender
Isolierstoff
2.
Holzbalken
3.
Marmor oder anderes Material
Lu
ft
du
rc
hg
an
g
Abbildung 10 – Isolierung von Balken
DÄMMUNG
