4.3.2. Lufteingang für natürliche Lüftung
Wenn der Heizkamin mit natürlicher Lüftung installiert wird, ist eine
Außenluftklappe B (150 cm²) anzubringen, damit innerhalb der
Verkleidung natürliche Frischluft zuströmen kann. Diese Luftklappe A
(150 cm²) muss innerhalb des Installationsraumes des
Kompaktkamins angebracht werden (Abbildung 5).
Es ist unbedingt notwendig, dass diese Anordnung
genau eingehalten wird. Andernfalls kann durch den
Sauerstoffmangel die Sicherheit der Installation
beeinträchtigt werden.
4.3.3. Lufteingang für Zwangslüftung
Wird der Heizkamin mit Zwangslüftung installiert, also unter
Verwendung des Bausatzes COMFORT AIR, werden die Luftklappen und
Kanäle folgendermaßen hergestellt:
es muss eine Außenluftklappe (150 cm²) vorgesehen werden, die den
Zufluss natürlicher Frischluft innerhalb der Verkleidung ermöglicht.
Diese Luftklappe A kann auch innerhalb des Installationsraumes des
Kompaktkamins durchgeführt werden.
Diese Betriebsart ermöglicht die korrekte Mischung der Luft
innerhalb des Installationsraumes und eine bessere Kühlung des
Heizkaminaufbaus.
(Abbildung 6)
IMMER BEIDE KANÄLE ANSCHLIESSEN UND AUS DER
VERKLEIDUNG DES HEIZKAMINS FÜHREN.
Vergessen Sie dabei nicht, dass:
alle Außenluftklappen über einen Schieber verfügen müssen, der
von außen bedient werden kann und einen Insektenschutz besitzt.
der Querschnitt der Luftklappe netto gemessen wird, d.g. die
Abmessung eventueller Hindernisse zu berücksichtigen ist
(Gitter, usw.).
es notwendig ist, regelmäßig die Filter oder Gitter zu reinigen,
um den Luftdurchfluss zu gewährleisten.
Die Luftklappen dürfen keinesfalls versperrt werden,
wenn der Heizkamin oder der Ventilationsbausatz in
Betrieb sind.
A
B

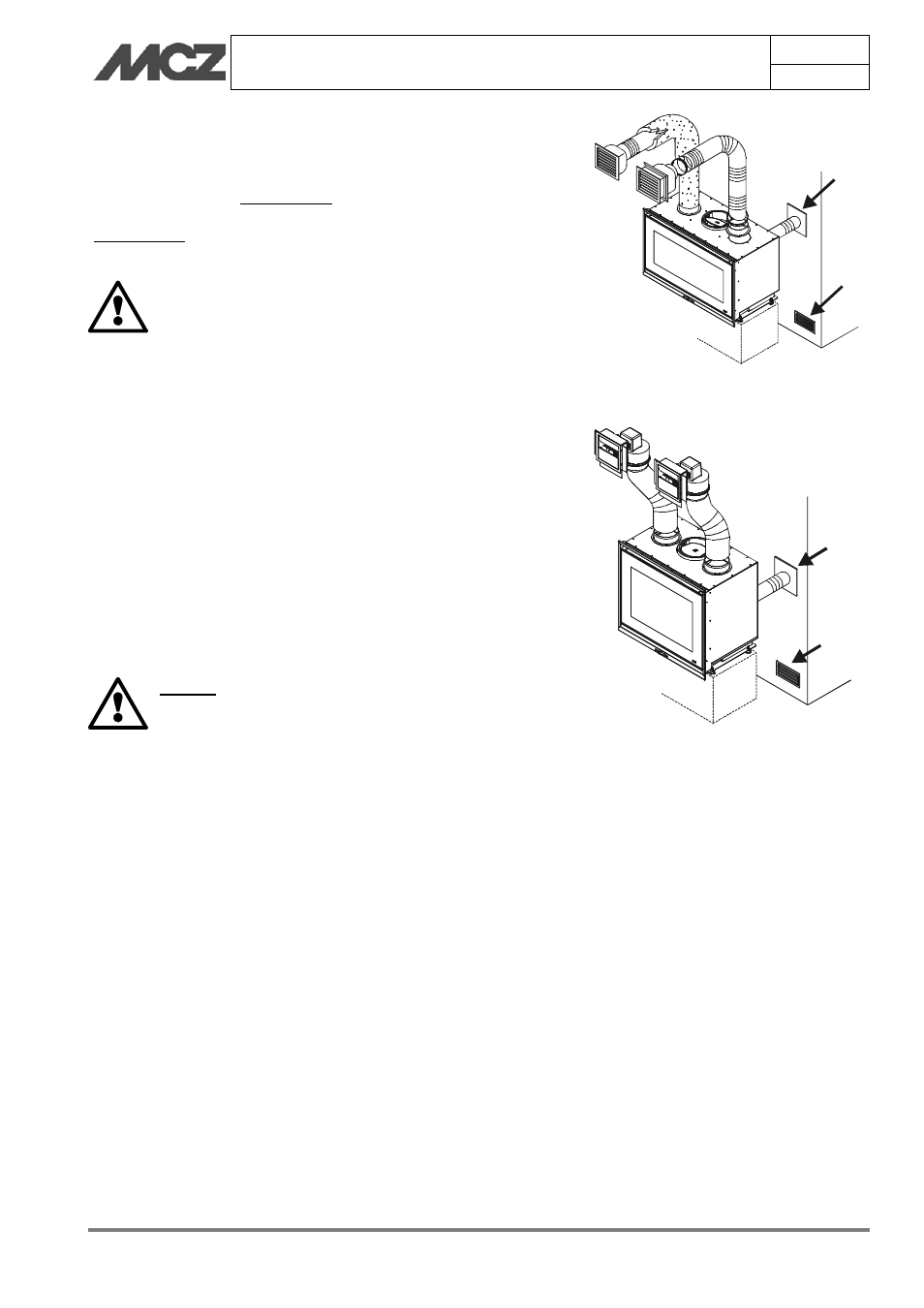

Abbildung 6 – Luftklappe für Kanäle des
Lüfters und Verbrennungsluftklappe.
B
A
Abbildung 5 – Außenluftklappe für
Verbrennung und natürliche Belüftung
