5.3.1.
Variante für Auslass mit Wanne
Die Duftölwanne (2) ist nur mit dem Einweg-Auslass mit und ohne Licht
erhältlich und hat den Zweck die Luft mit Feuchtigkeit anzureichern.
Die Wanne (2) ist einfach aus ihrer Unterbringung herauszunehmen; es
ist ausreichend die Klappe (1) unten anzuheben und die Schale zu
entnehmen (siehe Abb.4).
Nur Wasser oder eventuell Duftöle für die Raumparfumierung in die
Wanne füllen.
WICHTIG!
DIE WANNE NUR DANN AUS IHRER UNTERBRINGUNG
HERAUSNEHMEN WENN DER AUSLASS KALT IST UND
DER KOMPAKT-HEIZKAMIN AUS IST.
5.3.2.
Variante für Auslass mit Beleuchtung
Entscheidet man sich für den Einbau des Lüftungsbausatzes mit
Beleuchtung, so ist es erforderlich die Ausbrechplatte an der
Auslassstruktur (Abb.5) zu entfernen und die Lampe (a)
vorzumontieren.
Um die Ausbrechplatte zu öffnen, einfach mit einem Gummihammer die
vorgestanzte Ausbrechplatte heraushauen. (Abb. 5)
Die Lampe (a) an der Auslassstruktur, auf der Höhe der soeben
entnommenen Platte, montieren, so dass sie der Vorderseite der
Struktur zugewendet ist (Abb. 6). Die Lampe mit zwei Bügeln (c) und
den mitgelieferten Schrauben (b) und Bolzen (d) befestigen.
Nach der Unterbringung der Lampe (a), die elektrischen Anschlüsse
ausführen. Auf der Rückseite die beiden Endverschlüsse auf die Spitzen
der Lampe setzen (Abb.7)
Bei Zwangslüftung muss das Netzkabel der Lampe (mitgeliefert) mit der
entsprechenden Klemme an die Steuereinheit angeschlossen werden;
während bei natürlicher Lüftung der Anschluss an einen Wandschalter
erfolgen muss (durch den Installateur).
Das mitgelieferte Kabel für den Anschluss der Lampe ist 2,5 Meter lang; für
größere Längen muss eine Verlängerung vorgesehen werden.
WICHTIG!
Das Kabel für den Anschluss der Lampe/des
Ventilators ist aus Silikonmaterial, um die hohen
Temperaturen zu ertragen. Man sollte sich, falls das
Kabel verlängert wird (über 2,5 m) und auch sonst,
auf jeden Fall versichern, dass das Kabel nicht mit den
heißen Teilen des Kompakt-Heizkamins und der
Luftverbindungsrohre innerhalb der Verkleidung oder
der Struktur in Berührung kommt.
Wird der mit Beleuchtung ausgestattete Bausatz
Comfort air eingebaut, muss die Lampe auf dem
Bausatz vormontiert werden bevor er in die Bohrung
eingeführt wird.

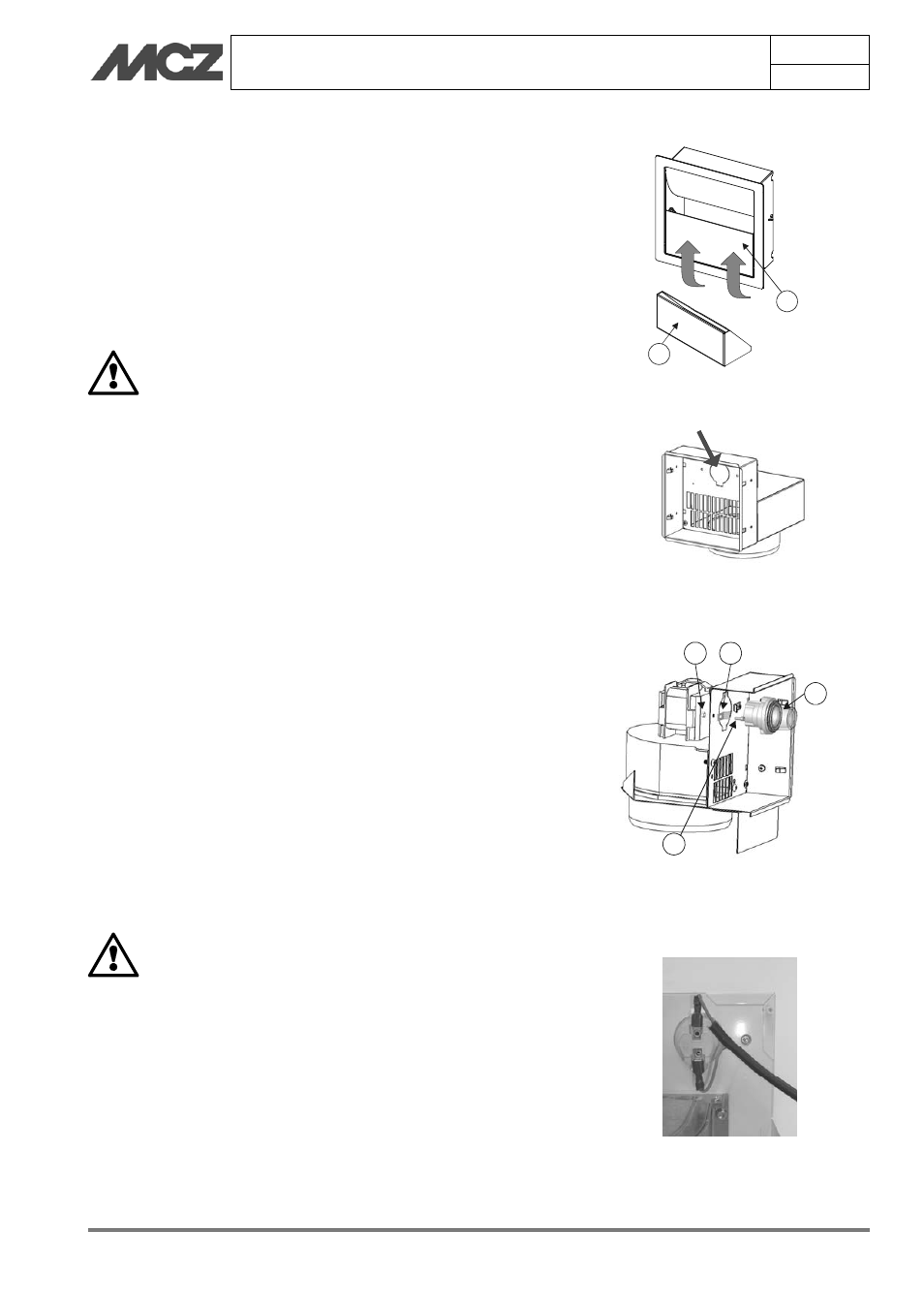

Abbildung 5– Ausbrechplatte für die
Lampenunterbringung
Abbildung 7-Elektrische Anschlüsse Lampe
Abbildung 6– Lampenbefestigung
Abbildung 4– Wanne
1
2
a
b
c d
