4.9. ISOLIERUNG DES HEIZKAMINS

Der Heizkamin muss immer von den angrenzenden Wänden

und der Decke getrennt werden.
Verwenden Sie bei Bedarf Isoliermaterial zum Dämmen der das

Kompaktteil berührenden Wände, sollte für diese die Gefahr einer

Beschädigung oder sogar der Entzündung bestehen (Wände aus Holz,

Gipskarton, usw.).

(Abbildung 11)

Die Isolierungsmaßnahmen sind im Kapitel 4.4 aufgeführt.

4.9.1. LÜFTUNGSGITTER AN DER HAUBE

Es ist obligatorisch , die Lüftungsgitter der Haube MCZ

oder Austritte, die die gleiche Funktion und den

gleichen Querschnitt für den Luftdurchfluss

garantieren können, zu installieren (siehe Zubehör

MCZ).
MCZ haftet nicht für eventuelle Schäden an Struktur

oder Bauteilen, die durch die Nichteinhaltung dieser

Hinweise entstehen.


Für eine korrektes Funktionieren der Raumlüftung wird auf

Folgendes aufmerksam gemacht:

 Im unteren Teil der Verkleidung muss eine Öffnung für den

Eintritt der Konvektionsluft von mindestens 400 cm

2

vorgesehen werden.

 Im oberen Teil muss eine Abzugsöffnung (zusätzlich zu den

kanalisierten Auslässen) von mindestens 230 cm

2

vorgesehen

werden, um die Restwärme, die sich innerhalb der Verkleidung

ansammelt, an den Raum abzugeben (mit dem BAUSATZ

COMFORT AIR ist dieser Ausgang nicht notwendig, weil die

Wärme innerhalb der Verkleidung indirekt von den Ventilatoren

angesaugt wird).


Diese Vorgehensweise garantiert nicht nur den perfekten Betrieb des

Produkts, sondern auch die teilweise Rückgewinnung der Wärme der

Struktur, die verloren gehen würde, wenn sie im Inneren der Verkleidung

bliebe.
Zum besseren Verständnis von Anzahl, Abmessung und Funktion der

Lüftungsgitter, die an der Verkleidung zu installieren sind, werden hier in der

Folge einige mögliche Installationskonfigurationen mit diesbezüglichen

Gittern dargestellt.

1a) Austrittsgitter für die Konvektionsluft
1b) Eintrittsgitter für die Konvektionsluft

Die Gitter 1a und 1b sind unabdingbar, um die Wärme austreten zu

lassen, die sich im Inneren der Haube ansammelt und ihre Montage

ist obligatorisch unabhängig von der Art der Installation oder der

auszuführenden Verkleidung.

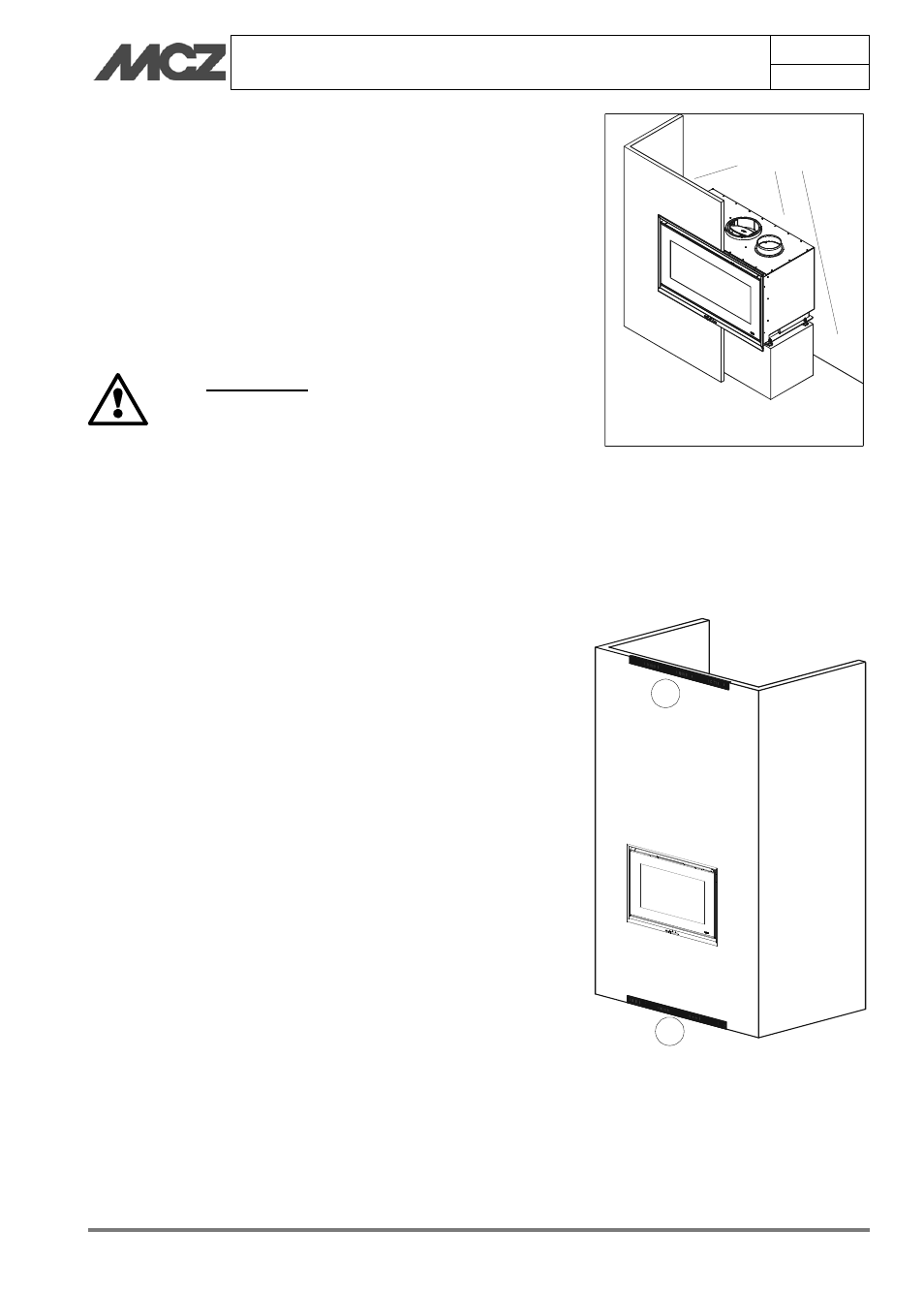

Abbildung 11 – Isolierung des Kompaktteils

von den Wänden und der Verkleidung

DÄMMUNG

1a

1b
