INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 5
S.
31
Bausatz Comfort Air Technischer Service - Alle Rechte sind der Fa. MCZ Group S.p.A. vorbehalten - - Vervielfältigung verboten
5.6.

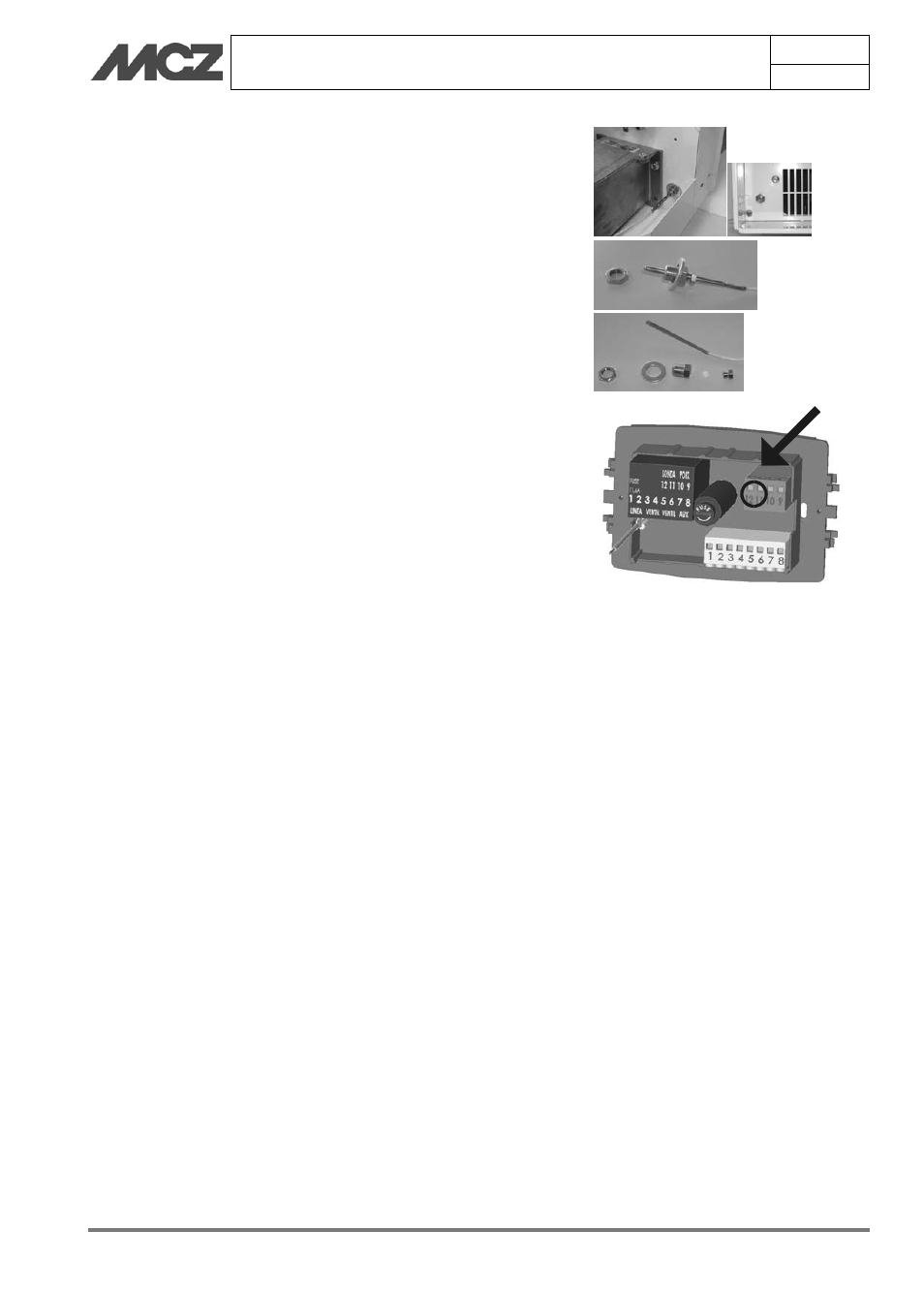

MONTAGE DES TEMPERATURFÜHLERS
Der Temperaturfühler muss an die Steuereinheit und an die Förderung
(1) eines Bausatzes (siehe Schema unten) angeschlossen sein und ist
2,5 m lang. Größere Abstände erfordern die Herstellung einer
Verlängerung durch den Installateur.
MONTAGE DES FÜHLERS:
 Das Plastikteil C in D einführen und B ohne Gewaltanwendung
festschrauben; auf dem Gewinde des Teils D die
Unterlegscheibe E einlegen.
 Die so zusammengestellte Gruppe A1 muss auf den steifen Teil
des Fühlerkabels A gesetzt werden
 Das Durchgangsloch für die Einführung des Fühlers auf der
Förderung (1) bestimmen; auf dem Gitter unten rechts neben
dem Ventilator.
 Das Fühlerkabel A mit dem Block A1 in das Loch einführen und
auf der anderen Seite mit der Mutter F befestigen
 Das andere Ende des Fühlerkabels A an der angezeigten Stelle
in die Steuereinheit einführen (12-11)
A1
F
B
A1
A
B
C
D E
F
