INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 4
S.
16
Installation und montage Technischer Service - Alle Rechte sind der Fa. MCZ Group S.p.A. vorbehalten - - Vervielfältigung verboten
A
A
E
E
E
F
E
D
C
C
C
B
4.3.
AUSSEN- ODER INNENLUFTKLAPPE
4.3.1. Verbrennungslufteintritt
Der Heizkamin VIVO ist mit einer rückseitigen Öffnung Ø 100 mit
Flansch für den Eintritt der Luft ausgestattet, welche für die
Verbrennung und für einen einwandfreien Betrieb unabdingbar ist.
Dieser Flansch muss mit den dazu vorgesehenen Leitungen (Zubehör)
an die Außenluftklappe angeschlossen werden. Serienmäßig ist der
Flansch für die Kanalisierung der Verbrennungsluftklappe nach der
Rückseite des Kompakt-Heizkamins ausgerichtet (siehe nebenstehende
Abbildung), aber es besteht die Möglichkeit seine Position und
Ausrichtung zu ändern.
Der Verbrennungsluftförderer mit Flansch Ø 100 kann in der Tat
abmontiert und so wieder montiert werden, dass der Flansch nach
unten ausgerichtet ist; dies wurde ermöglicht, um den Anschluss zu
erleichtern, wenn der Luftzufluss oder die Kanalisierung sich unterhalb
des Heizkamins befinden. (Abbildung 4)
Diesen Vorgang folgendermaßen durchführen:
1. die zwei Schrauben (A) rechts und die beiden anderen links
losschrauben, um den Rahmen zu entfernen
2. die 16 Schrauben (B) losschrauben, die sich am oberen Teil des
Heizkamin befinden und den Deckel abnehmen
3. die 6 Schrauben (C) losschrauben, die sich an der linken und
rechten Seite befinden und die Schraube (D), die sich an der
Rückseite befindet und den ganzen Mantel abnehmen
4. die 6 Schrauben (E) des Förderers mit Flansch (F) Ø 100
losschrauben
5. den Förderer (F) so drehen, dass der Flansch Ø 100 nach unten
gerichtet ist
6. die in den Punkten 1-2-3-4 beschriebenen Arbeitsschritte in
umgekehrter Reihenfolge ausführen.
Ohne diesen direkten Anschluss (B), muss im
Installationsraum selbst (am besten innerhalb der
Verkleidung) eine Außenluftklappe A angebracht werden, die
über eine freie Durchflussfläche von mindestens 150 cm 2
verfügt.
MCZ EMPFIEHLT FÜR EINEN EINWANDFREIEN
BETRIEB NACHDRÜCKLICH, DIE
VERBRENNUNGSLUFTKLAPPE Ø 100 DIREKT AN EINE
AUSSENLUFTKLAPPE ANZUSCHLIESSEN ODER
ZUMINDEST DAFÜR ZU SORGEN, DASS SIE DIE LUFT
AUSSERHALB DER KLEIDUNG ENTNIMMT.

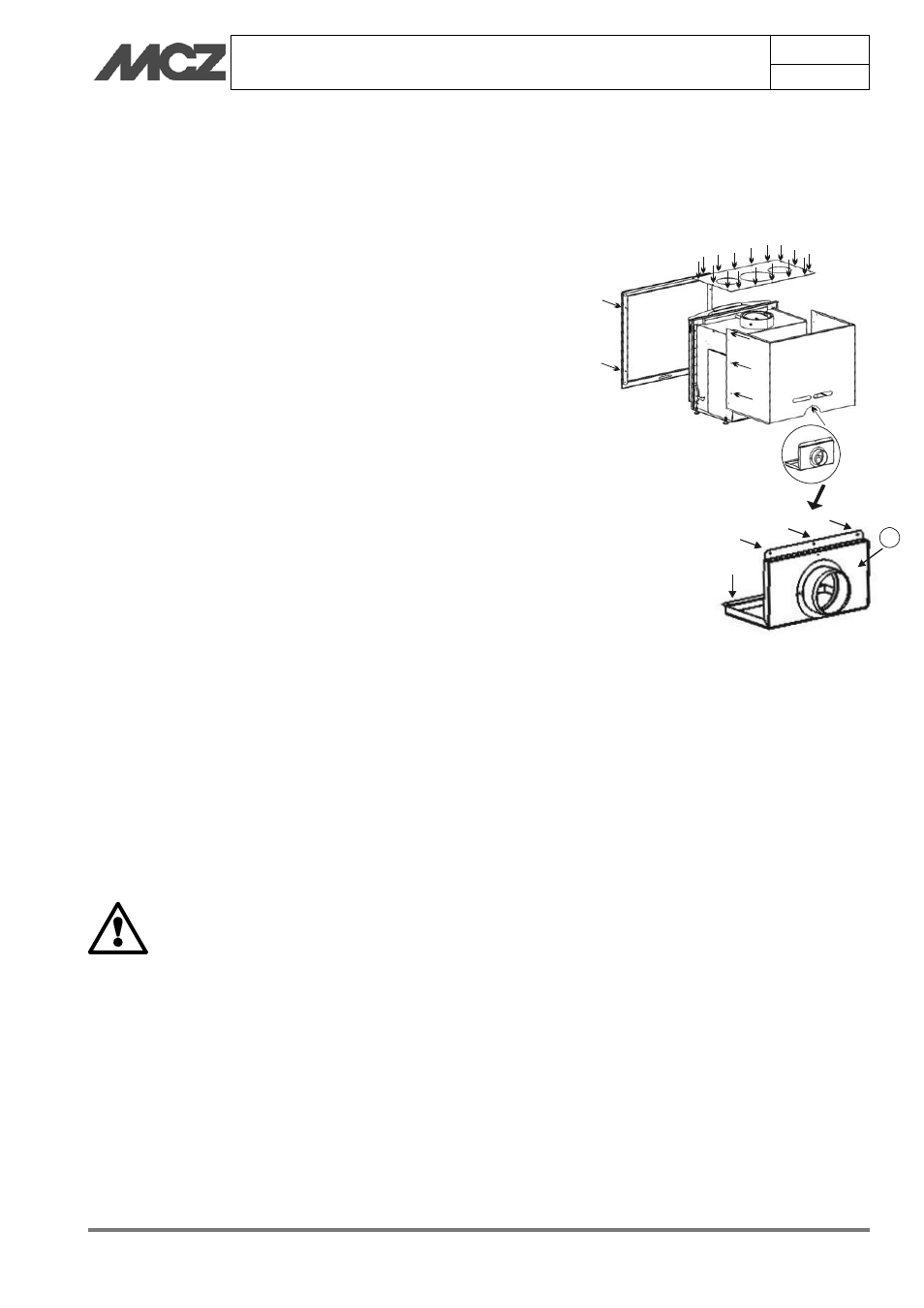

Abbildung 4 – Demontage
Verbrennungsluftförderer
