KTM SXC 540 - Handbuch (Seite 10)

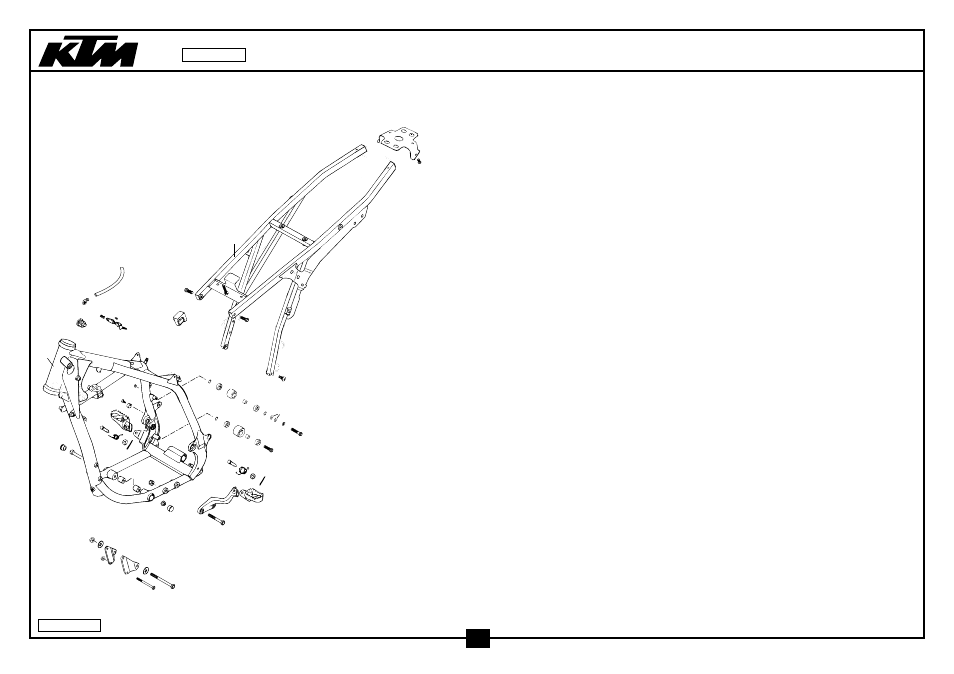

RAHMEN, AUSLEGER FRAME, SUB FRAME 400/540 ‘98
2
5
10
75
75
13
76
7
49
17
21
20
23
25
18 24
24
36
37
12
32
34
12
11
30
38 40
44
42 46
47
68
68
68
56
56
56
56
53
54
55
55
79
78
71
70
1
31
45
43
46 47
41
64 63
61
98-583.03.1
8
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 583.03.001.800 RAHMEN 400/540 SXC ‘98 FRAME 400/540 SXC ‘98 1
MIT LAGER FÜR ANLENKUNG WITH BEARINGS FOR LINKING
2 583.03.102.400 AUSLEGER KPL. ALU ‘96 SUB FRAME CPL. ALU ‘96 1
5 583.03.002.045 BÜGEL F. EXC-NUMMERTAFELTRÄGER BUSHING EXC-NUMBERPLATECARRIER 1
7 710.03.007.000 STEUERKOPFSCHLOSS KPL. ZADI STEERING HEAD LOCK CPL. ZADI X
10 0015 060123 SK.BUNDSCHRAUBE M 6X12 SW=8 HH COLLAR SCREW M 6X12 WS=8 2
11 580.03.012.000 DISTANZROLLE 10,3X20X22 SPACER ROLLER 10,3X20X22 2
12 710.01.012.000 PVC ABSCHLUSSKAPPE D=22MM PVC CAP D=22MM 2
13 583.07.015.000 TANKAUFLAGE ‘93 TANK SUPPORT ‘93 2
17 490.09.082.000 STOVERFLANSCHMUTTER M10 SW=17 SELF LOCKING NUT M10 WS=17 1
18 543.10.086.000 STOVERFLANSCHMUTTER M8 SELF LOCKING NUT M8 2
20 580.03.055.600 MOTORAUFHÄNGUNG LINKS ALU SX ENGINE SUPPORT L/S ALU SX 1
21 580.03.155.600 MOTORAUFHÄNGUNG RECHTS ALU SX ENGINE SUPPORT R/S ALU SX 1
23 0931 101203 SK.SCHRAUBE DIN0931-M10X120 HH SCREW DIN0931-M10X120 1
24 310.04.001.100 SCHEIBE 10,3 X 21 X 3 WASHER 10,3 X 21 X 3 2
25 0931 080803 SK.SCHRAUBE DIN0931-M 8X80 HH SCREW DIN0931-M 8X80 2
30 0931 100603 SK.SCHRAUBE DIN0931-M10X60 HH SCREW DIN0931-M10X60 2
31 0985 100003 SS.MUTTER DIN0985-M10 SELF LOCKING NUT DIN0985-M10 2
32 0912 101603 ISK.SCHRAUBE DIN0912-M10X160 AH SCREW DIN0912-M10X160 1
34 546.30.044.000 BUNDMUTTER M10 SW=13 COLLAR NUT M10 WS=13 1
36 550.07.016.001 SCHLAUCH 7X1O PER METER PVC-HOSE 7X10 PER METER 0,3
37 503.03.089.000 WINKELSTÜCK ‘97 ANGEL PIECE ‘97 1
38 583.03.038.000 FUSSRASTENTRÄGER LINKS ‘93 FOOTREST BRACKET L/S ‘93 1
40 583.03.040.000 FUSSRASTE LINKS ‘93 FOOTREST L/S ‘93 1
41 546.03.140.000/19 FUSSRASTE RECHTS ‘93 FOOTREST R/S ‘93 1
42 583.03.041.000 FUSSRASTENFEDER LINKS ‘93 FOOTREST SPRING L/S ‘93 1
43 546.03.041.000 FUSSRASTENFEDER LINKS & RECHTS FOOTREST SPRING L/S & R/S 1
44 583.03.044.000 BOLZEN FÜR FUSSRASTER 9,8 X 43 BOLT FOR FOOTREST 9,8 X 43 1
45 546.03.044.000 BOLZEN FÜR FUSSRASTER 9,8 X 50 BOLT FOR FOOTREST 9,8 X 50 1
46 0125 100003 UNTERLEGSCHEIBE DIN0125-A10,5 WASHER DIN0125-A10,5 2
47 0094 032253 SPLINT DIN0094-3,2X25 STAHL PIN DIN0094-3,2X25 STEEL 2
49 420.07.049.000 SCHUTZKAPPE PLASTIC CAP X
53 502.03.053.000 KETTENROLLE D=30MM CHAIN ROLL D=30MM 1
54 502.03.053.100 KETTENROLLE D=35MM CHAIN ROLL D=35MM 1
55 740.03.021.000 BÜCHSE 8 X 12 X 6,5 BUSHING 8 X 12 X 6,5 2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
98-583.03.1
