KTM SXC 540 Benutzerhandbuch
Seite 19

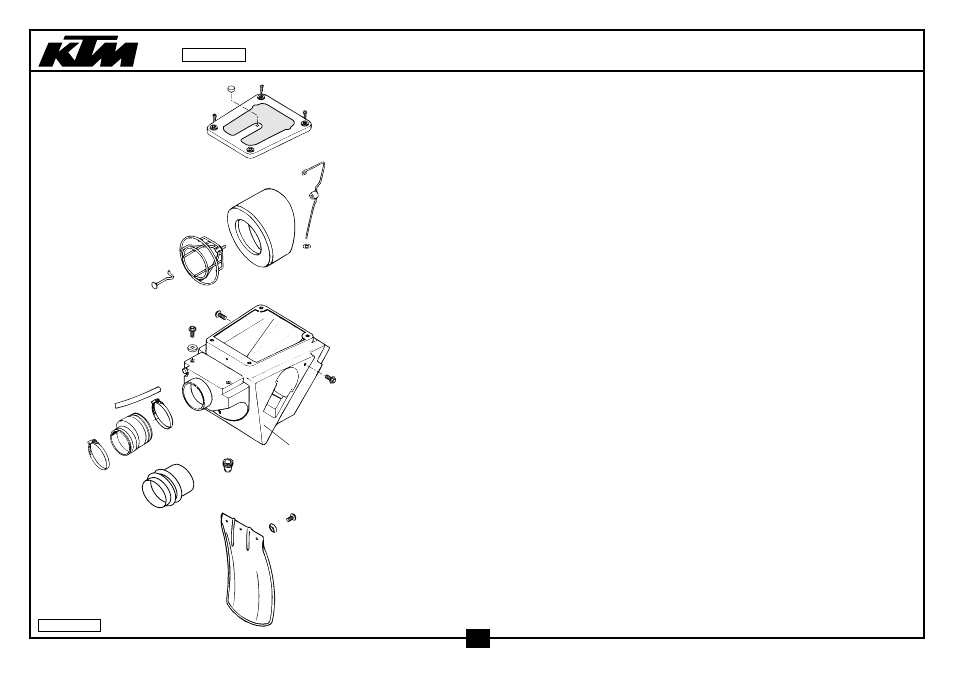

LUFTFILTERKASTEN
AIR FILTER BOX
400/540 ‘98
12
29
26
18
16
15
17
19
2
10
20
40
39
38
38
38
28
9
8
8
36
27
7
8
98-583.06.1
17
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
2
583.06.001.200
FILTERKASTEN KPL. OHNE SLS ‘94
FILTER BOX CPL. WITHOUT SLS’94
1
7
583.06.002.100
FILTERKASTENDECK.MIT VLIES ‘97
FILTER BOX COVER WITH VLIES’97
1
8
0985 050103
LINSENSCHRAUBE DIN7985-M 5X10
OVAL HEAD SCR. DIN7985-M 5X10
4
9
543.08.042.000
GUMMIPUFFER
RUBBER BUFFER
1
10
546.06.010.000
SPRITZSCHUTZ FÜR FILTERKASTEN
SPLASH PROTECT.FOR FILTER BOX
1
12
570.05.020.001
SCHLAUCH 10X14 PER METER
HOSE 10X14 PER METER
0,19
15
565.06.015.100
FILTERELEMENT 125/550/LC4/DUKE
FILTERELEMENT 125/550/LC4/DUKE
1
16
583.06.016.100
FILTERTRÄGER ‘97
FILTER CARRIER ‘97
1
17
583.06.017.100
HALTEBÜGEL FÜR LUFTFILTER ‘97
HOLDING HANGER FOR FILTER ‘97
1
18
583.06.017.050
HAKEN FÜR FILTERHALTEBÜGEL
HOOK FOR FILTER BRACKET
1
19
546.06.019.004
KLEMMSCHEIBE KS4
CLAMPING DISK KS4
1
20
502.06.020.000
FILTERKASTENENTLEERUNG
AIR FILTER BOX BLEEDING
1
26
583.06.026.000
VERGASERMANSCHETTE
CARBURETOR CONNECTION BOOT
1
400 SXC
400 SXC
27
580.06.026.500
VERGASERMANSCHETTE 540/620
AIR FILTER BOOT 540/620
1
28
550.06.028.000
SCHLAUCHBINDER 60-80MM
HOSE CLAMP 60-80MM
1
29
510.06.027.000
SCHLAUCHBINDER 50-70MM
HOSE CLAMP 50-70MM
1
36
502.32.050.001
STAHLSCHEIBE 6X17X3
STEEL WASHER 6X17X3
X
38
0014 060153
SK.BUNDSCHRAUBE M 6X15 SW=8
HH COLLAR SCREW M 6X15 WS=8
4
39
0014 060103
SK.BUNDSCHRAUBE M 6X10 SW=8
HH COLLAR SCREW M 6X10 WS=8
2
40
722.10.079.000
STÜTZSCHALE
BUCKET
2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
98-583.06.1
