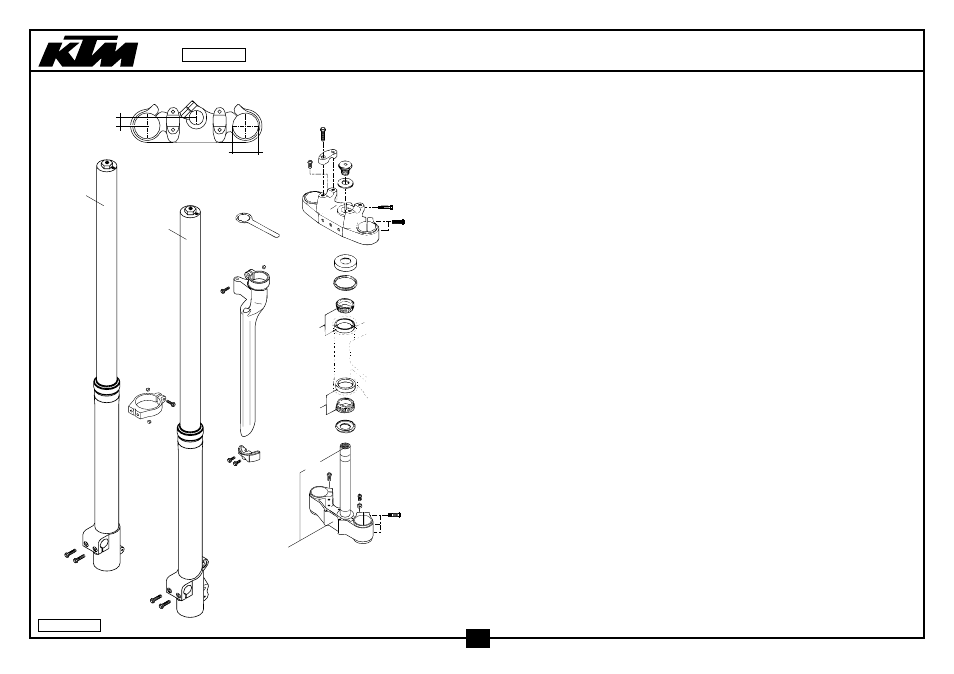

TELEGABEL WHITE POWER
FRONT FORK WP
400/540 ‘98
34
36
37
38
50
52
52
52
X
D
6
7
6
9
7
7
10
12
32
33
40
40
42
43
44
52
52
54
55
1
2
8
8
13
99
98-583.01.4
4
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
583.01.401.400
GABELBEIN LI. WP“0918S744“ ‘98
FORK LEG L/S WP „0918S744“ ‘98
1
2
583.01.402.400
GABELBEIN RE. WP“0918S744“ ‘98
FORK LEG R/S WP „0918S744“ ‘98
1
6
0015 050203
SK.BUNDSCHRAUBE M 5X20 SW=8
HH COLLAR SCREW M 5X20 WS=8
4
7
0985 050003
SS.MUTTER DIN0985-M 5
SELF LOCKING NUT DIN0985-M 5
8
8
0015 080203
SK.BUNDSCHRAUBE M 8X20 SW=10
HH COLLAR SCREW M 8X20 WS=10
4
9
0015 050163
SK.BUNDSCHRAUBE M 5X16 SW=8
HH COLLAR SCREW M 5X16 WS=8
4
10
503.01.092.000
GABELSCHUTZ LINKS SCHWARZ ‘97
FORK PROTECTOR L/S BLACK ‘97
1
—
503.01.093.000
GABELSCHUTZ RECHTS SCHWARZ ‘97
FORK PROTECTOR R/S BLACK ‘97
1
12
546.01.290.000/30 GABELSCHUTZF.LINKS SCHWARZ’97
FORK PROTECTION GUIDE L/S ‘97
1
—
546.01.390.000/30 GABELSCHUTZF.RECHTS SCHWARZ’97
FORK PROTECTION GUIDE R/S ‘97
1
13
503.01.090.250
HALTESCHELLE SCHUTZFÜHRUNG ‘98
CLAMP PROTECTOR GUIDE ‘98
2
32
503.01.032.016
GABELBR.UNT.KPL. X=16MM/D=50MM
BOT.TRIPLE CLAMP X=16MM/D=50MM
1
33
501.01.033.100
GABELSCHAFTROHR ‘91
FORK TUBE L=244 ‘91
1
34
583.01.034.016
GABELBRÜCKE OBEN X=16MM/D=50MM TOP TRIPLECLAMP X=16MM/D=50MM
1
36
583.01.038.000
LENKERKLEMMBRÜCKE SX,SXC,SC’97
HANDLEBAR CLAMP SX,SXC,SC ‘97
2
37
564.01.043.000
SK.SCHRAUBE M20X1,5
HH SCREW M20X1,5
1
38
564.01.044.000
SCHEIBE 21X38X3
WASHER 21X38X3
1
40
542.01.081.000
KEGELROLLENLAGER SKF 331274
TAPERED ROLL. BEAR. SKF 331274
2
42
542.01.086.000
SCHUTZRING
STEERING HEAD COVER
1
43
546.01.184.000
STEUERKOPFABDICHTUNG OBEN
STEARING HEAD GASKET TOP
1
44
546.01.084.100
O-RINGTRÄGER M. DICHTLIPPE ‘91
O-RING SUPPORT W. SEALING LIP
1
50
0015 080403
SK.BUNDSCHRAUBE M 8X40 SW=10
HH COLLAR SCREW M 8X40 WS=10
1
52
0015 080303
SK.BUNDSCHRAUBE M 8X30 SW=10
HH COLLAR SCREW M 8X30 WS=10
14
54
0933 080253
SK.SCHRAUBE DIN0933-M 8X25
HH SCREW DIN0933-M 8X25
2
55
0934 080003
SK.MUTTER DIN0934-M 8
HEXAGON NUT DIN0934-M 8
2
99
542.12.035.000
RINGSCHLÜSSEL SW=32
RING WRENCH WS=32
1
