KTM SXC 540 Benutzerhandbuch
Seite 29

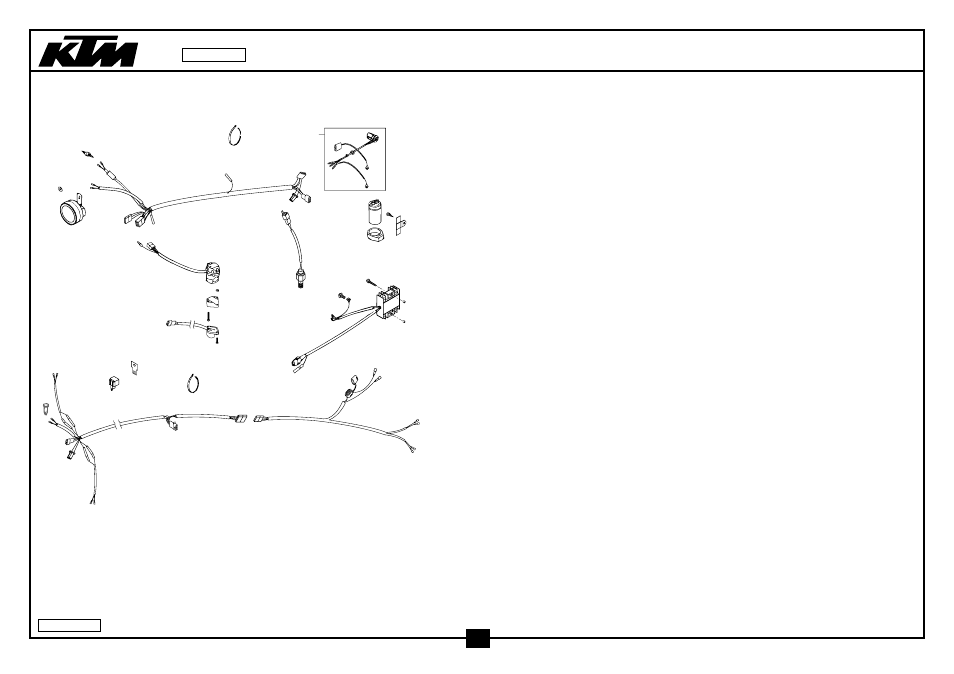

KABELSTRANG
WIRING HARNESS
400/540 ‘98
11
12
5
51
2
4
17
18
20
35
5
10
80
81
29
30
31
32
33
7
8
21
13
13
36
37
19
98-583.11.3
27
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
2
583.11.175.500
HAUPTKABELSTRANG VORNE SXC ‘98
MAIN WIRING HARNESS FRONT SXC
1
4
583.11.176.100
RÜCKLICHTKABELSTR. ACERBIS ‘95
TAIL LIGHT WIRING ACERBIS ‘95
1
5
440.11.076.100
KABELBAND 100MM
CABLE TIE 100MM
X
-
440.11.076.200
KABELBAND 200MM
CABLE TIE 200MM
X
-
440.11.076.305
KABELBAND 290MM
CABLE TIE 290MM
X
7
446.11.207.200
BLINKGEBER SUMITOMO ADV.’97
FLASHER UNIT SUMITOMO ADV.’97
1
8
582.11.031.100
HALTEBLECH F.BLINKERRELAIS ‘98
BRACKET FOR FLASHER RELAISE’98
1
10
503.11.070.000
LICHTSCHALTER CEV 2/4TAKT ‘98
H.LIGHT SWITCH CEV 2/4TAKT ‘98
1
SYMBOLE WEISS
SYMBOLS WHITE
11
510.11.050.000
BREMSLICHTSCHALTER VORNE
FRONT BRAKE LIGHT SWITCH
1
12
545.11.060.000
GLEICHSTROMHORN 12V TR9
DC HORN 12V TR9
1
13
565.35.035.000
BÜCHSE 6,5 X 12 X 9
BUSHING 6,5 X 12 X 9
2
17
491.11.435.100
KONDENSATOR 25VOLT, 10.000 MF
CONDENSATOR 25V, 10.000 MF
1
18
545.11.048.000
KONDENSATORAUFNAHME
CAPACITOR BRACKET
2
19
0021 040003
SCHEIBE DIN9021-A 4,3
WASHER DIN9021-A 4,3
2
20
546.11.448.000
HALTERUNG FÜR KONDENSATOR
BRACKET FOR CAPACITOR
1
21
583.11.034.100
LADEREGLER SHINDENGEN DUKE’95
VOLTAGE REGULATOR SHINDENGEN
1
29
503.11.029.000
BLINKERSCHALTER CEV ‘98
FLASHER SWITCH CEV ‘98
1
30
130.11.070.060
ADAPTER FÜR BLINKERSCHALTER’98
ADAPTER FOR FLASHER SWITCH ‘98
1
31
0985 040163
LINSENSCHRAUBE DIN7985-M 4X16
FLAT HEAD SCREW DIN7985-M 4X16
2
32
0084 040223
ZYL.SCHRAUBE DIN0084-M 4X22 A
CYL.HEAD SCREW DIN0084-M 4X22A
2
33
0934 040003
SK.MUTTER DIN0934-M 4
HEXAGON NUT DIN0934-M 4
2
35
0981 550193
LI.BLECHSCHR. DIN7981- 5,5X19
SHEET MET.SCR.DIN7981- 5,5X19
1
36
0981 550393
LI.BLECHSCHR. DIN7981- 5,5X39
SHEET MET.SCR.DIN7981- 5,5X39
2
37
0014 060103
SK.BUNDSCHRAUBE M 6X10 SW=8
HH COLLAR SCREW M 6X10 WS=8
1
51
503.11.051.100
BREMSLICHTSCHALTER HINTEN ‘98
BRAKE LIGHT SWITCH REAR ‘98
1
80
503.11.080.000
BLINKERKABELSTR.VO.125-380 ‘98
FLAS.WIRINGHARN. FRONT 125-380
1
81
503.11.081.000
BLINKERKABELSTR.HI.125-380 ‘98
FLAS.WIRINGHARN. REAR 125-380
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
98-583.11.3
