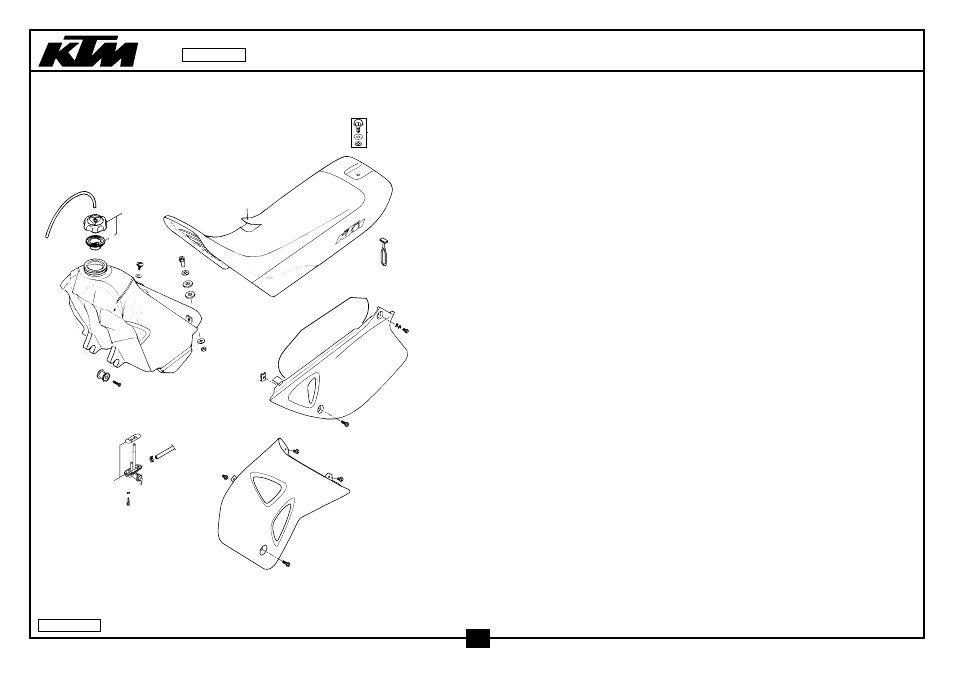

TANK,SITZBANK,VERKLEIDUNG TANK,SEAT,COVER 400/540 ‘98
13
28
22
21
81
48
44
43
14 11
41
40
20
19
18
50
10
17
16
21
23
24
7
8
9
45
21
68
52
42
52
67
46
6
4
98-583.07.2
18
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
4 511.07.004.000 BENZINHAHN KPL.MIKUNI CK-69’96 FUEL COCK CPL.MIKUNI CK-69 ‘96 1
EIN ANSCHLUSS ONE CONNECTION
6 583.07.106.100 DICHTUNG BENZINHAHN MIKUNI GASKET FUEL COCK MIKUNI 1
7 310.07.107.001 PVC-SCHLAUCH 6X9 MM PER METER PVC-HOSE 6X9 MM PER METER 0,44
8 490.07.008.044 TANKVERSCHLUSS KPL. KLEIN FILLER CAP CPL. SMALL 1
9 490.07.009.000 DICHTUNG FÜR TANKVERSCHLUSS GASKET FOR FILLER CAP 1
10 0125 060003 UNTERLEGSCHEIBE DIN0125-A 6,4 WASHER DIN0125-A 6,4 1
11 580.07.044.000 LINSENSCHRAUBE M6X15 250/4T OVAL HEAD SCREW M6X15 250/4T 1
13 583.07.013.600 BENZINTANK 9 LITER SX,SXC ‘98 FUEL TANK 9 LITER SX,SXC ‘98 1
14 583.07.014.000 HALSMUTTER M8 SPECIAL NUT M8 1
16 580.07.016.001 BENZINSCHLAUCH VITON FUEL HOSE VITON 0,13
17 580.31.005.000 YDNAC KLAMMER 10128 CLAMP YDNAC 10128 2
18 0676 550223 SK.BL.SCHRAUBE DIN7676- 5,5X22 HH S.MET.SCREW DIN7676- 5,5X22 2
19 0797 050003 ZAHNSCHEIBE DIN6797-J 5,3 TOOTH LOCK WASH. DIN6797-J 5,3 2
20 0014 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 2
21 0014 060103 SK.BUNDSCHRAUBE M 6X10 SW=8 HH COLLAR SCREW M 6X10 WS=8 6
22 0014 060153 SK.BUNDSCHRAUBE M 6X15 SW=8 HH COLLAR SCREW M 6X15 WS=8 2
23 583.07.113.250 TANKROLLE KPL. 12 X 34 X 25 TANK BUSHING CPL. 12 X 34 X 25 2
24 0015 060253 SK.BUNDSCHRAUBE M 6X25 SW=8 HH COLLAR SCREW M 6X25 WS=8 2
28 583.35.028.200/04 SPOILER ORANGE LINKS ‘98 SPOILER ORANGE L/S ‘98 1
— 583.35.029.200/04 SPOILER ORANGE RECHTS ‘98 SPOILER ORANGE R/S ‘98 1
40 583.07.340.400 SITZBANK ORANGE/SCHWARZ SXC’98 SEAT ORANGE/BLACK SXC’98 1
41 583.07.340.450 SITZBANKÜBERZUG SXC’98 SEAT COVER SXC’98 1
42 583.07.019.000 SCHEIBE 10,5 X 25 X 1,5 WASHER 10,5 X 25 X 1,5 1
43 502.33.041.000 NORDLOCK SCHEIBEN M6 (PAAR) PAIR OF WASHERS M6 NORDLOCK 2
44 0015 060123 SK.BUNDSCHRAUBE M 6X12 SW=8 HH COLLAR SCREW M 6X12 WS=8 2
45 583.07.040.551 SCHNELLVERSCHLUSS KPL. ‘96 QUICK RELEASE CPL. ‘96 1
46 550.11.186.000 HALTEGUMMI BRACKET RUBBER 1
48 546.03.048.100 MEHRBEREICHSBLECHMUTTER M6 RANGE CHANGE METAL NUT M6 2
50 583.08.041.050 HITZESCHUTZ ZUSCHNITT HEAT PROTECTOR 1
52 510.05.067.100 ISOLIERSCHEIBE 12X28X3 INSOLATE WASHER 12X28X3 2
67 0021 080003 SCHEIBE DIN9021-A 8,4 WASHER DIN9021-A 8,4 1
68 0934 080003 SK.MUTTER DIN0934-M 8 HEXAGON NUT DIN0934-M 8 1
81 583.08.041.000/91 SEITENVERKL. SILBER LINKS ‘98 SIDE COVER SILVER L/S ‘98 1
— 583.08.042.000/91 SEITENVERKL. SILBER RECHTS ‘98 SIDE COVER SILVER R/S ‘98 1
