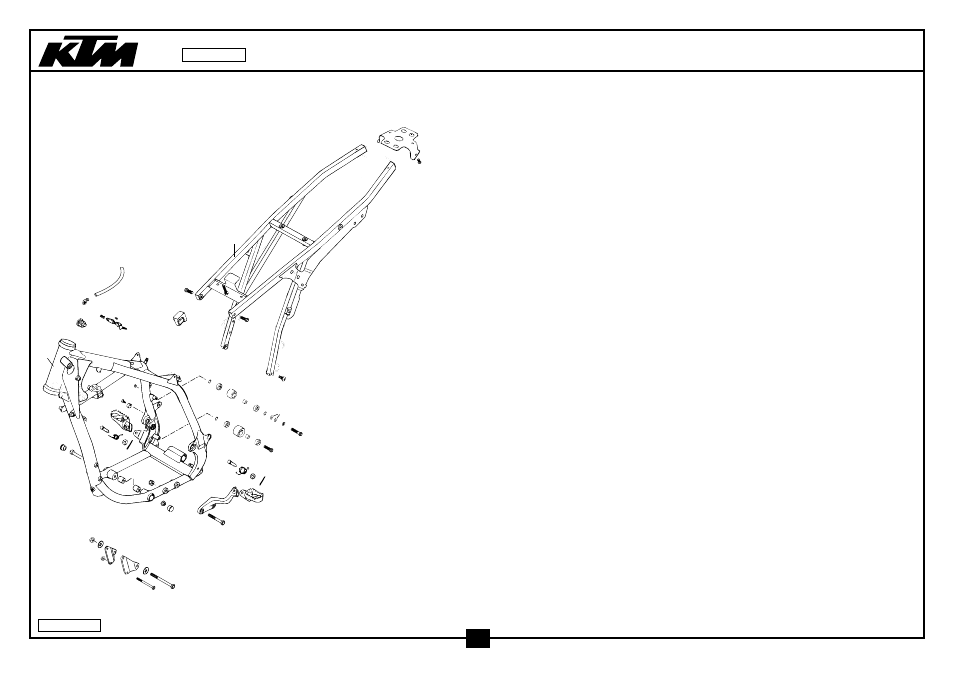

RAHMEN, AUSLEGER
FRAME, SUB FRAME
400/540 ‘98
2
5
10
75
75
13
76
7
49
17
21
20
23
25
18
24
24
36
37
12
32
34
12
11
30
38
40
44
42
46
47
68
68
68
56
56
56
56
53
54
55
55
79
78
71
70
1
31
45
43
46 47
41
64 63
61
98-583.03.1
9
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
56
0625 006087
RILLENKUGELLAGER 608 2RS C3
GROOVED BALL BEAR. 608 2RS C3
4
61
544.03.135.000
VERSCHLUSSPFROPFEN SFL10
PLASTIC CAP SFL10
1
63
583.03.063.000
BREMSHEBELANSCHLAG ‘93
BRAKE LEVER STOP ‘93
1
64
0991 060203
SENKSCHRAUBE DIN7991-M 6X20
FLAT HEAD SCREW DIN7991-M 6X20
1
68
360.03.014.000
SCHNORR-SICHERUNGSSCHEIBE 8MM
LOCK WASHER 8MM
X
70
0015 080303
SK.BUNDSCHRAUBE M 8X30 SW=10
HH COLLAR SCREW M 8X30 WS=10
1
71
0015 080353
SK.BUNDSCHRAUBE M 8X35 SW=10
HH COLLAR SCREW M 8X35 WS=10
1
75
0015 080253
SK.BUNDSCHRAUBE M 8X25 SW=10
HH COLLAR SCREW M 8X25 WS=10
2
76
545.10.052.000
KETTENRADSCHRAUBE-ISK M 8X26
SPROCKET SCREW-AH M 8X26
2
78
0797 080003
ZAHNSCHEIBE DIN6797-J 8,4
TOOTHLOCK WASHER DIN6797-A 8,4
X
79
0125 080003
UNTERLEGSCHEIBE DIN0125-A 8,4
WASHER DIN0125-A 8,4
X
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
98-583.03.1
