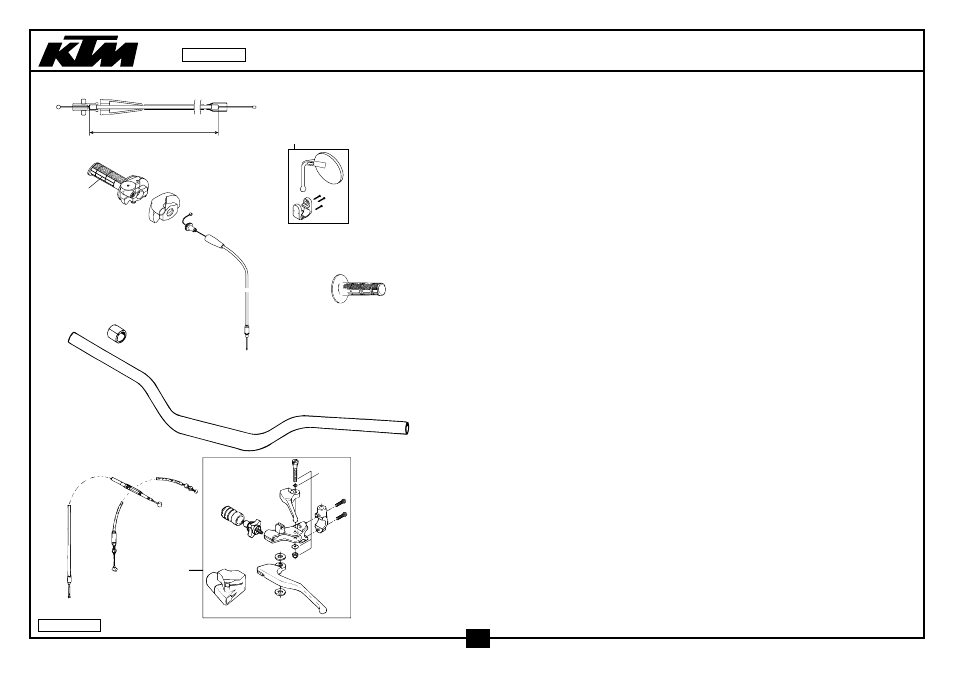

LENKER, ARMATUREN
HANDLEBAR, CONTROLS
400/540 ‘98
90
94
40
48
42
43
46
49
45
45
44
41
47
3
1
CHOKE BETÄTIGUNG
SIEHE VERGASER!
CHOKE SYSTEM
SEE CARBURATOR!
17
10
11
12
14
14
AC
ER
BIS
ACERB
IS
28
820
98-583.02.2
6
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
583.02.001.300
ALU-LENKER SX,SC,ADVENTURE’97
ALU-HANDLEBAR SX,SC,ADVENT.’97
1
3
502.02.010.000
DISTANZBÜCHSE 22X28X22 PVC
SPACER BUSHING 22X28X22PVC
X
10
583.02.010.300
GASDREHGRIFF DOMINO SXC’98
THROTTLE GRIP DOMINO SXC’98
1
11
502.02.003.000
DREHGRIFFÜBERZUG DOMINO SCHW.
TWIST GRIP COVER DOMINO BLACK
1
12
503.02.020.000
SCHUTZKAPPE DOMINO ‘97
PROTECTION COVER ‘97
1
14
583.02.091.400
GASSEIL DOMINO 960MM SXC’98
THROT.CABLE DOM. 960MM SXC’98
1
17
502.02.052.000
FESTGRIFF DOMINO SCHWARZ ‘95
FIXED GRIP DOMINO BLACK ‘95
1
28
502.12.040.000/30 RÜCKBLICKSPIEGEL LI. SCHW. ACE
MIRROR L/S BLACK ACERBIS
1
40
583.02.040.100
KUPPLUNGSHEBEL KPL. DOMINO ‘94
CLUTCH LEVER ASSY CPL.DOMINO
1
41
583.02.055.000
KUPPLUNGSHEBEL LOSE
CLUTCH LEVER LOOSE
1
42
583.02.126.000
FALTENBALG KUPPLUNGSHEBEL ‘95
CLUTCH LEVER BOOT ‘95
1
43
583.02.043.000
STELLSCHRAUBE KPL. M7
ADJUSTMENT SCREW CPL.M7
1
44
583.02.044.000
KLEMMSCHELLE SPIEGEL M10X1,25
CLAMP MIRROW M10X1,25
1
45
0015 060253
SK.BUNDSCHRAUBE M 6X25 SW=8
HH COLLAR SCREW M 6X25 WS=8
2
46
583.02.023.000
GELENKSTÜCK DOMINO
JOINT DOMINO
1
47
583.02.047.000
DEKOHEBEL LOSE
DECOMPRESSION LEVER LOOSE
1
48
583.02.048.000
SCHUTZKAPPE
PROTECTING COVER
1
49
583.02.049.000
HEBELSCHRAUBE KPL.
LEVER SCREW CPL.
1
90
502.02.090.200
KUPPLUNGSSEIL 125/LC4 TSK ‘94
CLUTCH CABLE 125/LC4 TSK ‘94
1
94
583.02.094.000
HANDDEKOSEIL LC4 ‘93
DECOMRESSION CABLE LC4 ‘93
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
