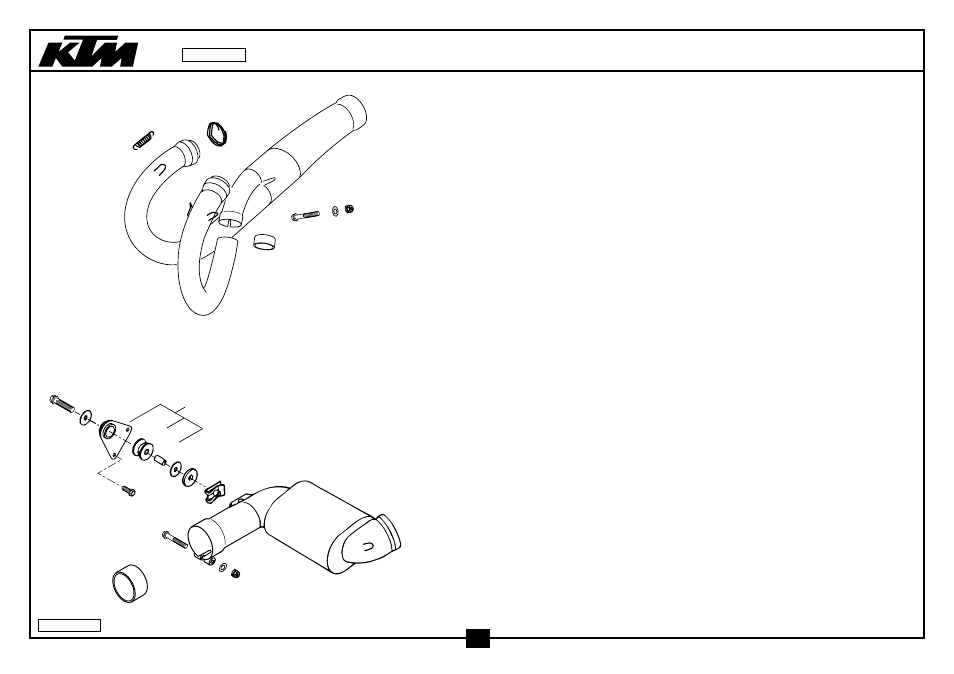

KRÜMMER, VORSCHALLDÄMPFER
PIPES, PRE SILENCER
400/540 ‘98
20
21
24
25
4
28
3
22
23
26
23
30
31
36
40 41
42
34
40
41
42
32
98-583.05.3
15
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
3
583.05.053.001
KERAMIKSCHNUR 1 METER
CERAMIC LINE 1 METER
1
4
543.09.036.000
ZUGFEDER L=38MM
RETURN SPRING L=38 MM
4
20
583.05.065.044
HALTERUNG-VORSCHALLDÄM.KPL.’95
BRACKET-PRE SILENCER CPL. ‘95
1
21
543.05.068.100
DÄMMPFUNGSELEMENT SILICON GRAU DAMPING COMPONENT SILICON GREY
1
22
565.05.069.000
BÜCHSE 8,4X12X16
SPACER BUSHING 8,4X12X16
1
23
0021 080003
SCHEIBE DIN9021-A 8,4
WASHER DIN9021-A 8,4
2
24
510.05.067.000
ISOLIERSCHEIBE 8,5X28X3
INSOLATE WASHER 8,5X28X3
1
25
546.03.048.000
MEHRBEREICHSBLECHMUTTER M8
RANGE CHANGE METAL NUT M8
1
26
0015 080353
SK.BUNDSCHRAUBE M 8X35 SW=10
HH COLLAR SCREW M 8X35 WS=10
1
28
0015 060163
SK.BUNDSCHRAUBE M 6X16 SW=8
HH COLLAR SCREW M 6X16 WS=8
2
30
577.05.007.100
AUSPUFFROHR LI. „KTM577“ ‘98
EXHAUST PIPE L/S „KTM577“ ‘98
1
31
577.05.008.100
AUSPUFFROHR RE. „KTM577“ ‘98
EXHAUST PIPE R/S „KTM577“ ‘98
1
32
584.05.050.200
VORSCHALLDÄMPFER „KTM V2“ ‘98
PRESILENCER „KTM V2“ ‘98
1
34
584.05.005.001
GRAPHITRING 45X50X25
GRAPHITRING 45X50X25
1
36
577.05.005.000
GRAPHITRING 28X32X20
GRAPHIT RING 28X32X20
1
40
0015 060403
SK.BUNDSCHRAUBE M 6X40 SW=8
HH COLLAR SCREW M 6X40 WS=8
2
41
0125 060003
UNTERLEGSCHEIBE DIN0125-A 6,4
WASHER DIN0125-A 6,4
2
42
510.10.086.000
SS-MUTTER M 6 KUPFER
SELF LOCKING NUT M 6 COPPER
2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
