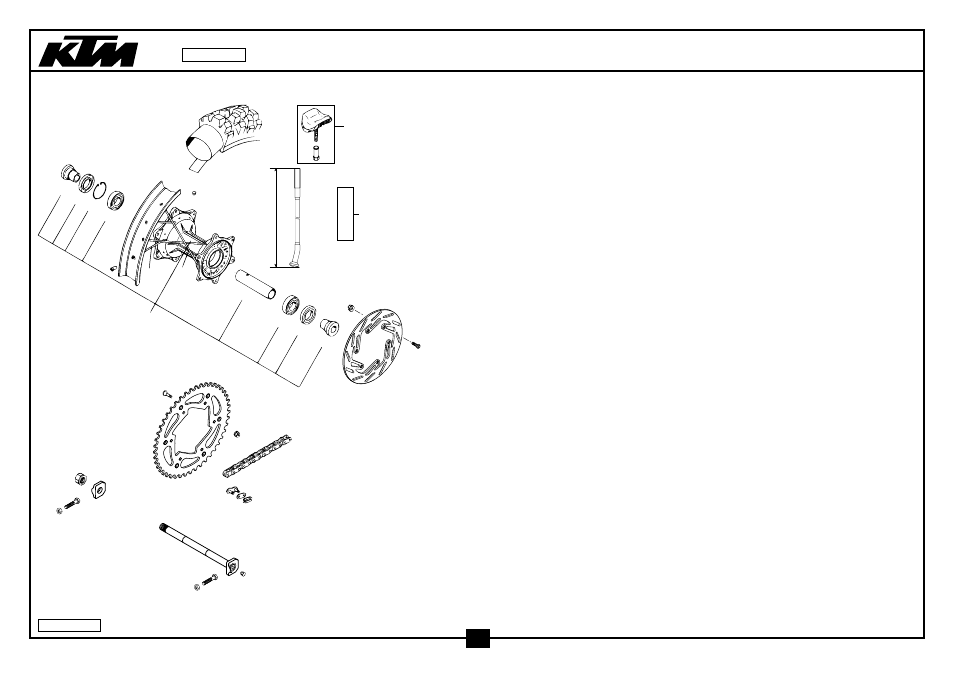

HINTERRAD REAR WHEEL 400/540 ‘98
30
31
32
33
7
6
5
4
10
8 8
9
3
4
6
7
2
23
24
13
11
12
2
8
9
10
1
44
43
42
39
40
41
38
21
22
20
43
42
34
98-583.10.2
23
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 503.10.001.044 HINTERRAD KPL. 2.15X18“ DID’98 REAR WHEEL CPL.2.15X18“ DID’98 1
2 546.10.010.044/90 HINTERRADNABE KPL. SILBER REAR WHEEL HUB CPL. SILVER 1
3 565.10.011.000 LAGERDISTANZROHR 121,5 MM BEARING SPACER TUBE 121,5MM 1
4 0625 060058 RILLENKUGELLAGER 6005 2RS C3 GROOVED BALL BEAR. 6005 2RS C3 2
5 0472 047175 SICHERUNGSRING DIN0472-47X1,75 CIRCLIP DIN0472-47X1,75 1
6 0760 324771 WELLENDICHTRING 32X47X7 BSL SHAFT SEAL RING 32X47X7 BSL 2
7 546.10.016.000 BÜCHSE FÜR NABE BUSHING FOR HUB 2
8 583.10.071.200 SPEICHE M5X200-10G 18“ DDE SPOKE M5X200-10G 18“ DDE 36
9 565.09.072.000 STAHLNIPPEL M5 STEEL NIPPLE M5 36
10 546.10.070.300 FELGE HINTEN 2,15X18“ DID REAR RIM 2,15X18“ DID 1
11 546.10.060.200 BREMSSCHEIBE HINTEN 220MM REAR BRAKE DISK 220MM 1
12 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 6
13 565.09.064.000 STOVER-FLANSCHMUTTER M6 SELF LOCKING NUT M6 6
20 583.10.151.048 KETTENRAD 48-Z REAR SPROCKET 48-T X
20 583.10.151.050 KETTENRAD 50-Z REAR SPROCKET 50-T 1
20 583.10.151.052 KETTENRAD 52-Z REAR SPROCKET 52-T X
21 545.10.052.000 KETTENRADSCHRAUBE-ISK M 8X26 SPROCKET SCREW-AH M 8X26 6
22 543.10.086.000 STOVERFLANSCHMUTTER M8 SELF LOCKING NUT M8 6
23 500.10.065.100 O-RING KETTE 5/8X1/4“ DID O-RING CHAIN 5/8X1/4“ DID 1
118 ROLLEN 118 ROLLS
23 500.10.065.101 O-RING KETTE 5/8X1/4“PER METER O-RING CHAIN 5/8X1/4“PER METER X
24 500.10.066.100 KETTENSCHLOSS 5/8X1/4“ O-RING MASTER LINK 5/8X1/4“ O-RING 1
30 520.10.073.000 FELGENBAND 18“-19“ RIM BAND 18“-19“ 1
31 540.10.075.000 SCHLAUCH 4.00/4.50/120/130-18“ HOSE 4.00/4.50/120/130-18“ 1
32 503.10.074.400 REIFEN 140/80-18“ 70R ED660 TYRE 140/80-18“ 70R ED660 1
33 540.10.100.100 REIFENHALTER VM3 (2.15“) RIM LOCK VM3 (2.15“) 1
34 503.10.090.050 MUTTER FÜR REIFENHALTER ‘96 NUT WHEEL HOLDER ‘96 1
38 550.03.135.000 BLINDSTOPFEN FÜR FELGE PLUG FOR RIM X
39 502.10.086.000 ABDECKKAPPE SFL16 COVERING CAP SFL16 2
40 502.10.085.044 STECKACHSE HINTEN KPL.L=264MM WHEEL SPINDLE REAR CPL.L=264MM 1
41 565.10.084.100 KETTENSPANNER MIT BOHRUNG ‘95 CHAIN TENSIONER ‘95 1
42 502.03.030.090 SK.SCHRAUBE M8X40 A2 SW=10 HH SCREW M8X40 A2 WS=10 2
43 0934 080003 SK.MUTTER DIN0934-M 8 HEXAGON NUT DIN0934-M 8 2
44 503.10.099.000 SK-MUTTER M20X1,5 ‘98 HEXAGON NUT M20X1,5 ‘98 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
