Vergaser keihin pwk, Carburetor keihin pwk, Ck cl – KTM 250 SX 2005 Benutzerhandbuch
Seite 11

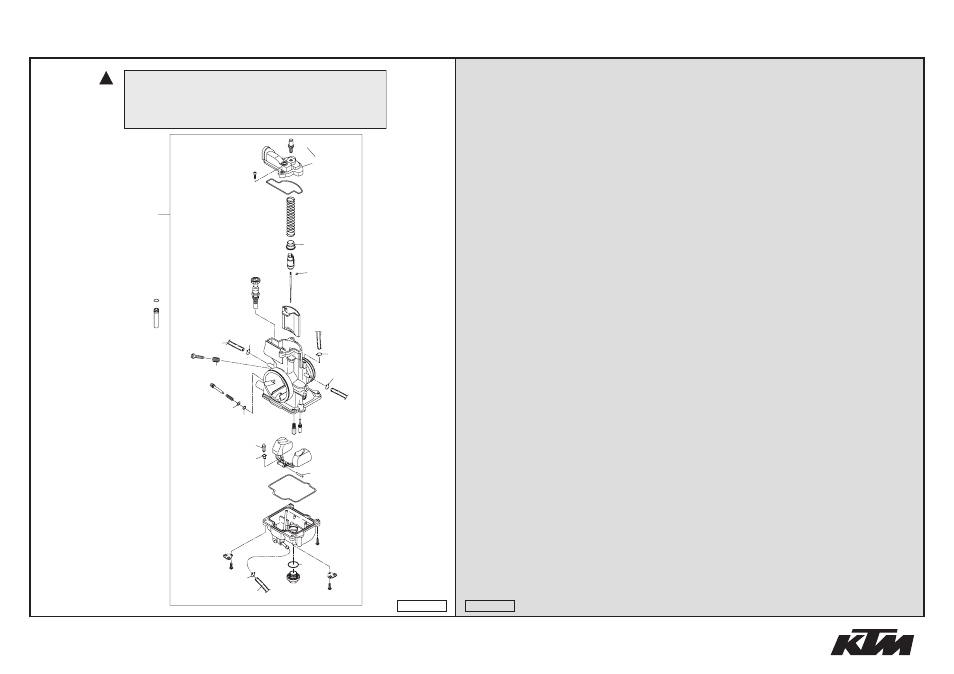

VERGASER KEIHIN PWK
»
CARBURETOR KEIHIN PWK
250-300 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
548.31.101.144
VERGASER PWK36-S AG 04
CARBURETOR PWK36-S AG 04
1
EXC+MXC
EXC+MXC
1*
548.31.001.244
VERGASER PWK38-S AG 05
CARBURETOR PWK38-S AG 05
1
SX
SX
7
545.31.607.035
LEERLAUFDÜSE GR.35 KEIHIN
IDLE JET 35 KEIHIN
1
EXC+MXC
EXC+MXC
7
545.31.607.038
LEERLAUFDÜSE GR.38 KEIHIN
IDLE JET 38 KEIHIN
X
7
545.31.607.040
LEERLAUFDÜSE GR.40 KEIHIN
IDLE JET 40 KEIHIN
X
7
545.31.607.042
LEERLAUFDÜSE GR.42 KEIHIN
IDLE JET 42 KEIHIN
1
SX
SX
7
545.31.607.045
LEERLAUFDÜSE GR.45 KEIHIN
IDLE JET 45 KEIHIN
X
7
545.31.607.048
LEERLAUFDÜSE GR.48 KEIHIN
IDLE JET 48 KEIHIN
X
7
545.31.607.050
LEERLAUFDÜSE GR.50 KEIHIN
IDLE JET 50 KEIHIN
X
8
573.31.008.000
STIFT SCHWIMMER
ARM PIN FLOAT
1
9
573.31.009.000
SCHWIMMER KPL.
FLOAT CPL.
1
10
548.31.010.000
DICHTUNG SCHWIMMERGEHÄUSE
GASKET FLOAT CHAMBER
1
11
548.31.011.000
SCHWIMMERGEHÄUSE PWK38-S AG
FLOAT CHAMBER PWK38-S AG
1
12
545.31.612.100
HALTEBLECH F. ENTLÜFTUNGSSCHL.
RETAINING PLATE FOR BLEEDER
2
14
0016 040163
SK.BUNDSCHRAUBE M 4X16 SW=6
HH COLLAR SCREW M 4X16 WS=6
4
15
545.31.615.000
FEDER FÜR STELLSCHRAUBE
SPRING FOR ADJUSTMENT SCREW
1
17
545.31.617.000
STELLSCHRAUBE
ADJUSTMENT SCREW
1
18
546.31.118.000
FEDER
SPRING
1
19
546.31.219.100
STELLSCHRAUBE M 5
ADJUSTMENT SCREW M 5
1
20
546.31.020.000
SCHWIMMERNADEL PWK 38 AG PJ
FLOAT VALVE CPL. PWK 38 AG PJ
1
21
545.31.621.000
KLAMMER
CLAMP
1
23
545.31.623.155
HAUPTDÜSE GR.155 KEIHIN
MAIN JET 155 KEIHIN
X
23
545.31.623.158
HAUPTDÜSE GR.158 KEIHIN
MAIN JET 158 KEIHIN
X
23
545.31.623.160
HAUPTDÜSE GR.160 KEIHIN
MAIN JET 160 KEIHIN
1
EXC+MXC
EXC+MXC
23
545.31.623.162
HAUPTDÜSE GR.162 KEIHIN
MAIN JET 162 KEIHIN
X
23
545.31.623.165
HAUPTDÜSE GR.165 KEIHIN
MAIN JET 165 KEIHIN
X
23
545.31.623.168
HAUPTDÜSE GR.168 KEIHIN
MAIN JET 168 KEIHIN
1
SX
SX
23
545.31.623.170
HAUPTDÜSE GR.170 KEIHIN
MAIN JET 170 KEIHIN
X
23
545.31.623.172
HAUPTDÜSE GR.172 KEIHIN
MAIN JET 172 KEIHIN
X
23
545.31.623.175
HAUPTDÜSE GR.175 KEIHIN
MAIN JET 175 KEIHIN
X
23
545.31.623.178
HAUPTDÜSE GR.178 KEIHIN
MAIN JET 178 KEIHIN
X
05-548.31.0
10
1
7
9
bk
bl
bm
bm
bo
bo
bo
bp
br
bs
bt
ck
cl
cn
cp
cr
cs
ct
dk
dl
dm
do
dp
ep
eq
eq
eq
eq
er
er
er
et
fk
8
es
cq
fm
fn
hl
hm
ACHTUNG !!!
Vor dem Einbau des Vergasers, Bedüsung kontrollieren.
CAUTION !!!
Before mounting the carburetor, check the jetting.
05-548.31.0
